　　四“輪”驅動，從“芯”打造更強智能汽車

　　智能化讓汽車變得更加聰明，讓出行變得更加安全和便捷。例如，智能汽車可以在檢測到與前車距離太近時自動剎車，在發現偏離車道時發出提醒或自行居中行駛。此外，自動駕駛汽車雖尚未商業化，但也已經在上路測試中。

　　如今的互聯汽車實際就是數字平臺。高端汽車通常包含超過1.5億行軟件代碼，用于控制150余個電子控制單元（ECU）以及傳感器、攝像頭、雷達和激光雷達等設備。軟件是體現汽車差異化的重要因素，軟件與硬件協同工作，可以實現自動剎車、車道偏離預警和自動泊車等功能。

　　當下的汽車依靠科技實現了諸多功能，汽車SoC自然成為了汽車制造商所關注的焦點。部分整車廠開始自研芯片，其他各廠商也在積極探索各種可能性。要確保芯片的可靠性，就需要關注其四個關鍵特性：質量、可靠性、功能安全和信息安全。本文將探討如何在汽車SoC設計中全面考慮這四個特性。

　　質量：邁向零缺陷

　　在芯片設計中，缺陷從來都不是一件好事。在設計汽車SoC時，必須將缺陷數量嚴格控制在可接受的水平。過程污染、潛在缺陷和工藝變化都有可能影響芯片質量，因此在使用壽命開始時就應符合相應的規范要求。

　　為有效識別芯片缺陷，需要持續在設備的整個生命周期中進行測試。但無庸諱言，這個過程面臨著以下挑戰：

　　測試的時間成本越來越高

　　使用多個監控實例和可測性設計（DFT）會占用寶貴的資源

　　制定測試計劃需要投入大量的時間和精力

　　全面的測試計劃有助于應對這些挑戰。有效的高級故障建模工具、高級壓縮和缺陷驅動式存儲器測試、物理感知DFT、先進的高效實現工具，以及用于生成實時分析的片上監控，都可以推動測試計劃和設計進一步增強。

　　可靠性：在車輛整個生命周期中確保較高SoC性能

　　汽車的預計使用壽命一般長達15年以上，因此擁有可靠的汽車SoC非常重要，這可以確保汽車零部件在預期壽命內表現良好，不會過早出現故障。充分的芯片魯棒性，有助于避免更頻繁、更嚴重的服務故障。

　　然而，可靠性受到諸多因素的影響，如工藝/電壓變化，由老化、熱效應、電遷移（EM）和靜電放電（ESD）等因素引起的磨損故障，以及因電涌等環境問題而導致的隨機故障。針對芯片的可靠性和壽命，汽車電子委員會（AEC）制定了一項關鍵的汽車行業標準——AEC-Q100。AEC-Q100為封裝汽車IC提供基于失效機制的應力測試認證。由于汽車芯片必須能在惡劣條件下正常運行，因此在設計時對芯片進行壓力測試可以有效提高汽車系統的可靠性。

　　影響SoC可靠性的諸多問題，需要?jiǎng)?chuàng)新的方式在SoC層面中進行分析和解決，同時覆蓋所有路徑。其中一個重要的考量因素是器件老化，開發者必須根據SoC的應力溫度、應力電壓、使用壽命和信號概率（也稱為“工況”）進行分析?？筛采w設計中所有路徑以及使用低成本庫特征分析提供高精度的基于靜態時序分析（STA）解決方案能夠針對全面的工況進行全面的分析。自動化設計魯棒性分析和優化技術，則可以識別易受工藝變化影響的單元或易受電壓變化影響的路徑，對于防止時序故障至關重要。

　　另一個具有挑戰性的考量因素是信號和單元級EM。為確保汽車系統的可靠性，芯片設計必須滿足半導體代工廠規定的信號EM要求（平均、RMS和峰值電流）。EM分析涉及對設計中線路內的電流進行精確建模、提取和計算。除了信號EM規則外，單元必須在可靠的條件下使用，不得超過最大頻率或翻轉率。因此，必須在庫特征分析期間對單元級EM進行建模，以記錄不同跳變和負載條件下的最大頻率。信號EM違例問題必須在物理實現的優化過程中得到解決，單元級EM違例問題必須在ECO期間通過替換單元來解決，從而滿足相關的EM要求。

　　在SoC的現場操作期間，采用芯片生命周期管理（SLM）技術有助于延長其使用壽命。實施片上路徑裕度監控（PMM）可降低目標性能剖面的工作電壓，而降低工作電壓可減少器件上的電壓和溫度應力，從而延長SoC的壽命。持續的路徑裕度監控則可以提供分析來優化SoC的性能。

　　功能安全：降低故障風險

　　在汽車電子應用中，漏洞或錯誤實現等系統性故障，以及芯片老化和電遷移（EM）效應等事件導致的隨機硬件故障是兩大潛在的安全風險來源。為了讓安全關鍵器件達到車規級要求，汽車芯片制造商必須遵循ISO 26262功能安全標準。該標準建立了一套風險分類體系，即汽車安全完整性等級（ASIL），旨在減少電氣和電子系統故障導致的潛在危險。

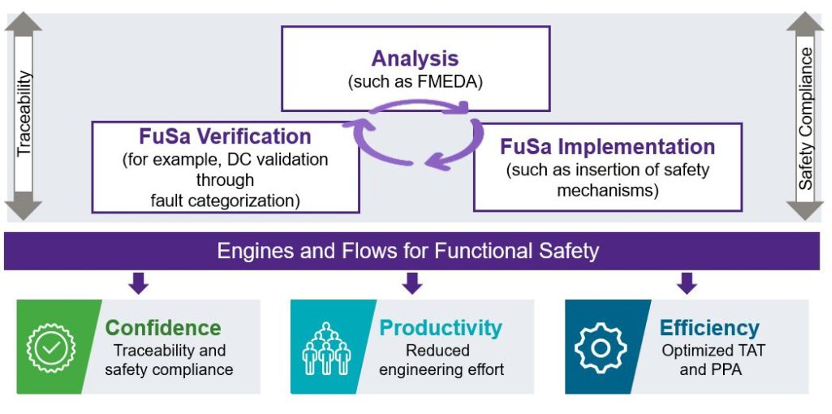

　　功能安全（FuSa）是RTL-to-GDS流程中的一項新指標，涉及FuSa驗證（如通過故障分類進行DC驗證）、分析（如失效模式、影響和診斷分析[FMEDA]）和FuSa實現（如插入安全機制）。每個階段的自動化流程的緊密集成，對于實現以下三個關鍵目標非常重要：

　　實現可追溯性和安全合規，降低顧慮

　　減少開發工作量，提高生產力

　　優化周轉時間及功耗、性能和面積（PPA），提升效率

　　在設計故障防護硬件時，需要遵守某些硬件架構指標，如SPFM、LFM和PMHF。IP、子系統和SoC層面的FMEDA可以追蹤這些指標，F(xiàn)MEDA與相關失效分析（DFA）相結合，能夠涵蓋隨機故障。而要解決系統性故障，則需要先進的驗證方法以及可追溯性和設計失效模式與影響分析（DFMEA）。驗證方法用于確保內嵌的安全機制是否有效，可追溯性能夠?qū)崿F(xiàn)在開發過程中妥善管理功能安全要求，而DFMEA則有助于識別和解決設計中的錯誤或其潛在源頭。

　　

　　信息安全：防范威脅

　　惡意威脅對許多細分市場來說都是一項嚴峻挑戰。在汽車應用中，芯片受損可能會對人身安全產生嚴重的影響，有時甚至可能致命。此外，黑客可能會利用連接漏洞干擾無線（OTA）軟件更新，影響針對應用升級的新業務模式。因此，維護汽車SoC和軟件的安全至關重要?！禝SO/SAE FDIS 21434道路車輛–網絡安全工程》基于ISO 26262功能安全標準制定，為道路車輛的生命周期提供了網絡安全框架。該框架包括：

　　信息安全管理

　　項目相關的網絡安全管理

　　持續的網絡安全活動

　　相關風險評估方法

　　道路車輛產品開發和后開發階段概念中的網絡安全

　　持續的網絡安全監控

　　該標準的理念是讓汽車制造商采用一致、可重復的流程，保護車輛在使用壽命內免受惡意攻擊。針對硬件攻擊的防御措施包括物理不可克隆函數（PUF）、防探測設計、邏輯鎖定和水印等。在流片前進行攻擊仿真能夠識別漏洞，也可以驗證緩解的措施是否有效。通過規則檢查、屬性檢查和仿真等技術，讓硬件防攻擊設計來防止已知的設計弱點。

　　汽車SoC加速創新

　　電子設計自動化（EDA）和IP解決方案供應商可為汽車SoC開發者提供所需技術，幫助開發者在設計中提高質量、可靠性和安全性。新思科技提供的汽車解決方案涵蓋設計和驗證、實現、簽核和制造/現場操作，有助于開發者遵循ISO 26262和ISO 21434等標準。同時，新思科技積極參與各種汽車標準組織并擁有一定的影響力，為重要協議的發展做出了貢獻。

　　現在，即使汽車還不能完全無人駕駛，但已擁有了出色的自動駕駛功能，可以提高駕駛的安全性和舒適性。車規級芯片對于這些自動駕駛功能的實現至關重要。確保這些芯片設計符合質量、可靠性和安全性要求，將有助于打造更智能、更安全的汽車。
