　　HSI比SCPI更快捷


　　您是否曾希望能夠更快地從示波器上提取波形數據？在本篇中，我們將探討TekHSI（泰克高速接口）及其帶來的速度提升，并通過一些示例來了解該功能為什么如此便于使用。

　　預約高速創新實驗室

　　立即掃碼預約高速創新實驗室！

　　TekHSI是什么？

　　TekHSI是泰克4B、泰克5和泰克6（B和LP）系列MSO示波器最新固件版本v2.10提供的一項新功能。TekHSI針對高速數據傳輸進行了優化，且事實證明，與使用常規SCPI curve或curvestream采集方法相比，其速度提高了近10倍。這是因?yàn)镾CPI curve和curvestream受限于儀器處理SCPI命令的能力，而TekHSI卻通過二進制協議避開了這一限制。

　　要在示波器上啟用TekHSI功能，請選擇Utility->I/O->HSI，然后打開HSI：

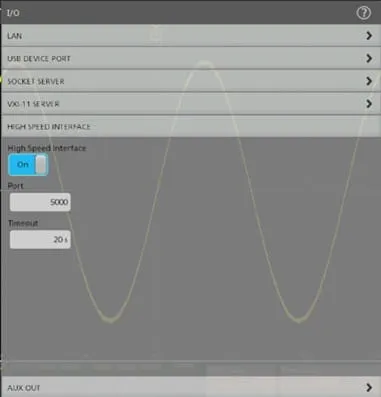

　　圖1：TekHSI設置菜單

　　有關TekHSI工作原理的更多信息，請閱讀技術簡介，利用TekHSI提高效率。

　　TekHSI與TekScope v2.10結合使用

　　最新TekScope PC版本可從tekcloud.com獲取，支持該新高速接口(HSI)功能。TekScope PC是開始高速數據傳輸?shù)淖羁旖莘椒?。只要在連接的示波器上啟用HSI，就可以將數據高速傳輸?shù)絋ekScope PC。尤其令人欣喜的是，TekHSI帶來的增速效果可以在TekScope中自動顯示，無需進行其他操作或設置。對不想進行任何編程的用戶而言，TekScope PC是一個快速簡便的“無代碼”選項，借助該功能能夠充分利用高速接口進行數據采集的所有優勢。此外，啟用TekHSI后，TekScope PC可利用高速數據傳輸實現所有適用的采集方法，包括單次采集、連續采集和“事件觸發”的觸發模式。

　　TekHSI與TekScope PC結合使用帶來的性能提升

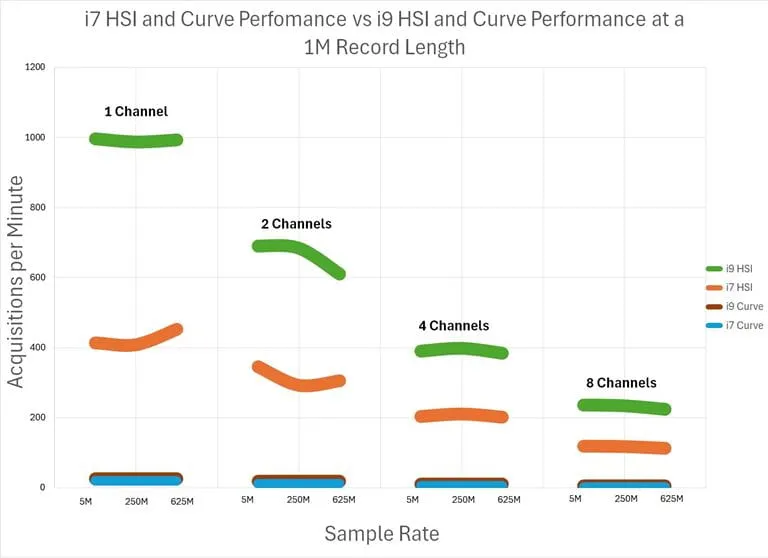

　　圖2說明了與使用i7或i9處理器的curve采集方法相比，TekScope PC與TekHSI結合使用時能夠大幅提升性能。請注意單通道用例，TekHSI與配備i9處理器的PC結合使用時，性能可提高10倍以上。在每個用例中，TekHSI的性能都明顯優于普通curve采集方法。


　　圖2：TekScope HSI相對于采用i7或i9處理器的傳統方法的優勢

　　TekHSI與Python結合使用

　　TekHSI的優勢在Python中也能得到發揮。只需安裝tekhsi Python庫即可，該庫將于2024年9月發布。

　　要安裝該軟件包，只需打開命令終端并使用pip即可：

　　pip install tekhsi

　　要在Python環境中使用TekHSI，只需將tekhsi導入Python項目即可訪問API。您會注意到，在圖3中，這些命令比標準SCPI命令更易讀取，并且在執行類似任務時所需的命令更少。

　　TekHSI不僅比SCPI更快、更高效，而且使用起來也更方便。如圖3所示，使用tskhsi庫時，數據無需格式化即可檢索。只需使用scope.read_waveform('CH1')命令即可檢索通道1數據。我們?nèi)栽谖⒄{(diào)Python包，因此發布的庫可能與上面的示例有所不同。我們預計將于9月初公開發布這些Python包。

　　TekHSI與Python結合使用帶來的性能提升

　　在Python應用程序中使用TekHSI可以大幅提升性能。圖4顯示，與使用帶HSI的TekScope PC相比，在Python應用程序中使用TekHSI可實現更快的數據傳輸。

　　使用TekHSI Python庫的優勢毋庸置疑。TekHSI在每種采樣率和通道數上的表現都遠遠優于傳統SCPI數據采集，速度提高了10倍。

　　TekHSI相對于Curvestream的優勢

　　現在，讓我們來看看TekHSI與curvestream方法相比具有什么優勢。在TekHSI發布之前，curvestream是從示波器上采集數據的最快形式。但從圖5可以看出，curvestream很復雜，在啟用curvestream之前需要對數據進行格式化和編碼。還需要正確捕獲和追加數據，而捕獲和追加數據都需要人工操作。

　　與curvestream相比，TekHSI不僅能夠更快地將數據從示波器傳輸?shù)絇C，而且應用方法也更加簡單。

　　立即試用TekHSI

　　下載最新TekScope PC版本2.10或最新TekHSI（泰克高速接口）Python包，充分利用TekHSI提供的高速數據傳輸優勢。欲了解更多信息，請點擊閱讀原文。
