　　開放空間決策規劃技術：如何像人類司機一樣流暢駕駛？
　　
　　經過多年的發展，移動機器人領域基本沿襲了“感知-決策規劃-控制”的經典框架。這套架構解決了許多工程問題，也在算法、軟件、硬件等各個層面，對一個復雜的系統進行了有效的切分。
　　
　　對于智能駕駛系統來說也是如此：在沒有智能駕駛輔助的情況下，人類駕駛員通過雙眼感知世界，根據經驗和意識思考下一步行動，然后通過控制方向盤和油門踏板，把車輛開到想去的地方。智能駕駛系統正是要在這個過程中，逐步的幫助人類簡化操作和思考，為人類駕駛員降低駕駛負擔，減少疲勞。
　　
　　
　　

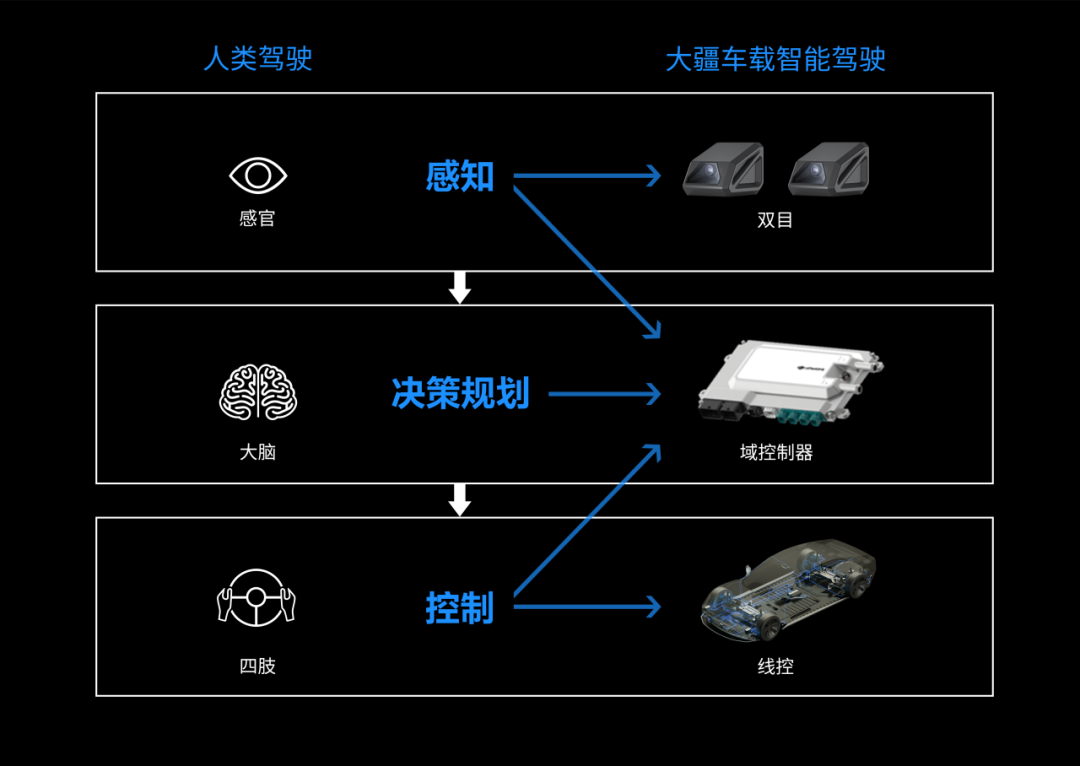

　　在智能駕駛系統中，決策規劃的作用相當于人類大腦
　　
　　為了應對不同的智能駕駛需求，決策規劃技術產生出了各類方法：從經典的采樣、搜索、優化，到神經網絡甚至端到端。其實無論采用哪種技術方案，目的都是為了提升智能駕駛產品的最終效果與用戶體驗。那么，決策規劃需要提供什么樣的能力，才能夠讓智能駕駛體驗更符合人類的預期？
　　
　　將這個抽象的問題進行拆解，可以得到三個具體的具體的要求：
　　
　　如何能讓使用場景更具泛化能力，而不是被有所限制；
　　
　　如何能讓駕乘體驗更絲滑舒適，而不是只會機械地程式化應對；
　　
　　如何能讓駕駛風格更個性化擬人，而不是只提供“均碼”，本末倒置地必須讓人去適應系統。
　　
　　只有滿足了以上三個要求，才能稱之為一套“好用”的智能駕駛系統。大疆車載在思考和研發解決這些問題的過程中，引入了三個關鍵的技術思想，來定義「成行平臺」的決策規劃體系：
　　
　　輕決策
　　
　　通過對地圖和結構化場景感知的“弱依賴”，提升場景泛化能力，保證任何路況下決策規劃的合理性和可用性；
　　
　　防御性
　　
　　決策規劃過程中，考慮感知的不確定性和自車決策的多可能性，管控好可預期的風險，做到真正意義上的防御性駕駛；
　　
　　預期風險規劃
　　
　　通過駕駛風格在決策規劃中的具體體現，滿足不同駕駛員在路線偏好、駕駛操作時機方面的心理預期，減少差異，在保證安全的前提下提升通行效率。
　　
　　接下來，我們將以智能駕駛的具體行泊場景為案例，詳述以上三個重要的技術思想，在量產智能駕駛方案中的實踐。這也是在「成行平臺」上，獨具特色的開放空間決策規劃技術（Open Space Planning 簡稱為OSP)。
　　
　　
　　
　　首先，一切問題的討論都需要圍繞著ODD（Operational Design Domain，運行設計域）來展開。在智能駕駛領域，ODD定義了系統和功能的運行限制條件，例如速度范圍多少、高速封閉道路還是城區開放道路、有無地圖覆蓋、車道線是否清晰等等。但如果條件限制過多，ODD太小，則在一段完整的駕駛旅程中，智能駕駛系統很可能頻繁觸及邊界降級或退出，或者原本連續的ODD因?yàn)楹唵蔚膯栴}（如壓線占道、新舊車道線混合等）而斷開，超出了系統應對的能力。這使得智能駕駛系統的體驗大打折扣。
　　
　　在傳統的決策規劃框架中，研發人員會根據不同的ODD定義好規則，通過行為決策-軌跡規劃的方式，在對應的場景下找到對應的規則，然后調用相應的規劃器生成控制軌跡。這種架構需要事先寫好大量的規則，故稱之為重決策方案。
　　
　　重決策方案實現起來比較簡單，在簡單場景也算是高效。只是在需要拓展ODD，或者把旅程中不同的ODD連續起來時，就需要大量的手寫規則來查缺補漏，最終大力出奇跡實現更連續的智能駕駛體驗。
　　
　　這樣做的弊端很明顯：如果遇到未學習過的場景，比如道路結構復雜特異、千奇百怪的障礙占道形式、多交通參與者的“隨機”運動等等，會表現得不夠智能甚至無法應對。更不用提開發者需要維護大量的if-else（判斷邏輯）來做場景細分，開發測試周期和成本都很高。
　　
　　舉個例子，用重決策方案規劃泊車，需要研發人員根據車輛與停車位之間的幾何關系，手寫很多倒車規則進行倒車入庫，有點像駕校老師對新手司機的初級教學：在大致什么位置打方向盤，倒車到什么位置再回正……如此往復，確實能完成泊車。但遇到相對復雜的場景，比如斜列車位、狹小空間車位等，新手司機就會發現教練教的方法不好使了。
　　
　　而在行車中處理加塞，重決策方案也需要根據對旁車的觀察，匹配事先寫好的規則（譬如是否在前方壓線）來給出是否減速讓行的決策。但車輛并線的場景千差萬別無法窮盡，要提升重決策方案的加塞應對能力，就得無窮無盡地增加規則，不然總會出現無法應對的邊緣案例。這不僅影響了功能體驗，對系統資源的消耗也徒增成本。
　　
　　
　　
　　重決策方案是通過先驗的場景和規則來做行車決策規劃
　　
　　而「成行平臺」的OSP技術，在規劃中采用了輕決策的思路，不過度依賴手寫先驗規則，用更靈活低成本的方式，提升了系統的場景泛化能力：
　　
　　同樣以泊車為例，OSP技術可以根據車位周邊的環境要素和車輛本身的運動學模型，通過路徑搜索的方法規劃出多種符合本車轉向運動能力的泊車路徑方案，然后選擇出其中最優的方案進行泊車。這樣可以做到在大大減少了代碼量的情況下，還能更有效地“可見即可泊入”，也真正能夠泛化通用，應對各種極限泊車場景。
　　
　　對應到前述駕校教學的例子，OSP就像是熟悉車輛轉向性能和位置的老司機，根據自車能力實時調整最優的泊車方案，在面對復雜車位時甚至能想象設計出人類駕駛員沒有想到的路線，而不是機械地重復操作。
　　
　　輕決策方案采取搜索+優化，智能選擇最優泊車方式
　　
　　OSP在行車場景中同樣通過控制采樣+搜索的方式。首先基于本車的運動學模型生成可達軌跡集合，然后再考慮道路結構、交通規則、碰撞檢查、車輛交互等等因素，找出不同種類的軌跡，接著基于這些不同種類的軌跡，最后完成進一步的行為決策和軌跡規劃。
　　
　　這樣無需遍歷所有可行解，也不必完全掌握全部交通要素信息，使得在有限算力下能以較快速度找到合適的路徑，即便是出現車輛橫穿、逆向車流、非機動車占道等復雜情況，也能聚焦于處理真正影響行車的交通要素?cái)?shù)據，保證整個旅程體驗相對穩定和連續。
　　
　　輕決策下車輛基于運動學模型生成的可達軌跡集合
　　
　　由于是基于車輛的控制模型本身進行采樣，OSP的搜索對于車道線、道路中心線等信息沒有很強的依賴，這可以很好地支持在道路結構不清晰的情況下規劃行駛軌跡。其優秀的“分類”和優化能力，也保證了車輛與其他交通參與者及周圍環境互動時的安全。
　　
　　這種輕決策的方式幫助車輛大大提升了智能駕駛系統的場景泛化能力，OSP技術可以讓車上一套決策規劃方案適用多個場景，包括沒有車道線的停車場、路況復雜的城區、以及高度結構化的高速/快速路等。此外，OSP也能夠比較好地應對感知的擾動或不確定性，存在如天氣、擁堵、開放道路行人等外部干擾因素的情況下，也具備很強的魯棒性。
　　
　　通過輕決策的方式，能夠減少依賴，低成本而快速地提升ODD的連續性，但這還算不上“好用”。所謂“好用”，是指智能駕駛系統在處理復雜動態環境時，能大致符合人類駕駛員的預期，給駕駛員提供安全舒適的感受。駕駛員對于智能駕駛系統能力的主觀評價，往往不是體現在其智能程度，而是相較于自己經驗的預期智能系統實際執行的情況如何。智能系統的決策規劃與預期差異越小，安全感和舒適感越強。
　　
　　「成行平臺」所采用的的OSP技術，將防御性駕駛的概念融入到?jīng)Q策規劃里，讓決策的發展和變化更加絲滑流暢，從而無限接近人類駕駛員的預期。
　　
　　防御性駕駛是一種安全駕駛的理念和技巧，旨在最大程度地保護自車和其他道路使用者的安全。它強調預防潛在的危險情況，并采取主動措施來避免事故和沖突。防御性駕駛包括以下原則和技巧：
　　
　　1. 保持警覺：駕駛者應該時刻保持警覺，觀察周圍環境，注意其他駕駛者、行人和道路條件的變化。
　　
　　2. 維持安全距離：保持與前車的安全距離，以便有足夠的時間和空間來應對緊急情況，如突然剎車。
　　
　　3. 遵守交通規則：遵守所有的交通規則和法規，包括限速、交通信號燈和標志。這有助于減少沖突和事故的發生。
　　
　　4. 預測他人的行為：通過觀察其他車輛的行駛方式和信號，盡量提前預測他們的行動，以便做出相應的反應。
　　
　　5. 避免分散注意力：專心駕駛，避免分散注意力的行為，如使用手機、吃東西或與乘客聊天，以確保對道路和周圍情況的集中關注。
　　
　　6. 適應不同的路況：根據道路條件、天氣狀況和交通流量的變化，調整自己的駕駛方式和速度，確保安全駕駛。
　　
　　7. 避免激進行為：避免超速、頻繁換道、急剎車等激進駕駛行為，以減少事故的風險。
　　
　　通過遵循這些原則和技巧，駕駛者可以提升自己的安全意識，減少事故的發生，并為其他道路使用者創造一個更安全的駕駛環境。
　　
　　要實現“防御性駕駛”，智能系統僅僅遵守交通規則是不夠的，更要能動態預測和應對其他交通參與者的行為。這就轉化為了一個數學問題：如何計算出交通場景中各個對象的行為概率分布。這個計算結果越準確，對場景中未來發生的“事件”進行應對的能力越強。
　　
　　經典的變道加塞場景中
　　
　　自車會依據旁車預測軌跡做出兩種不同的決策
　　
　　繼續以加塞場景為例，OSP可以給加塞車輛做兩個概率集合：加塞進本車道和放棄加塞留在原車道。當這兩個概率差異明顯時，旁車的意圖是很好判斷的，各種規劃方案都可以有效應對。但如果兩個概率集合差異很小，本車和旁車實際上就進入了一種博弈狀態：本車的運動趨勢（減速讓出空間或逼近縮小空間）會影響旁車?yán)^續加塞的概率，同時旁車也難免要嘗試影響本車的決策規劃——無論這個決策規劃來自人類駕駛員還是智能駕駛系統。
　　
　　OSP可以將旁車的多模態和自車決策的多可能性用軌跡樹進行建模，根據未來的多種場景和概率，優化出合適的軌跡樹進行車輛控制。
　　
　　將旁車預測和自車決策對應到OSP中形成軌跡樹
　　
　　軌跡樹和傳統的多軌跡模型區別在于：從自車的規劃開始到軌跡樹的第一個分叉點，是有一段公用軌跡的，這段公用軌跡保存了未來進入任何一個分支（即平行宇宙）的可能性，這支持了隨著時間和態勢的進展，平滑過渡跳轉到其他決策，給車上人員更符合預期的體驗，在應對處理中更像人類。
　　
　　如下圖所示，通過調整旁車的加塞概率，同一軌跡樹優化出來的軌跡也是不太一樣的：旁車加塞概率如果變高，當前軌跡的減速會更大，反之就會變小。在這個模型里面，可以看到預測的概率被合理地考慮了進來，而非傳統基于規則的if-else方式。
　　
　　智能駕駛進行車道保持時遭遇加塞形成的“平行宇宙”
　　
　　（上：OSP軌跡樹示意 下：對應的現實場景模擬）
　　
　　在旁車有加塞軌跡時，自車能夠輕微減速做到提前響應；在加塞概率不斷變化時，自車亦能實時調整車速做到不誤剎，并且該剎也能剎住。
　　
　　通過合理的軌跡樹分叉和概率模型，OSP能夠在當前信息不夠明確時將未來不同的場景都考慮進來，在做決策規劃時保留將來通往任何一個“平行宇宙”的可能性，從而實現真正的“防御性駕駛”。這也大大提升了「成行平臺」的安全性和舒適性。例如路口的車道選擇，行進過程中的變道決策，以及遮擋區域響應等等。
　　
　　以上圖三中常見的遮擋場景（一般叫鬼探頭）為例，OSP防御性駕駛的應對是這樣的：車輛首先會以觀測到的遮擋物為參考預估盲區，再根據盲區和本車車速以及路徑的相對關系，來對車速進行實時調整。
　　
　　此時，以該防御性動作建模的軌跡樹即面臨兩種可能：當盲區突然出現橫穿的行人、非機動車時，本車能進行有效的剎停；而在沒有出現橫穿行為時，本車也能夠以輕微的減速方式通過，帶給符合駕駛員的安全預期。
　　
　　當然，以上只是幾處經常遇到的行車場景，但生活中的駕駛場景各式各樣，無法窮舉，如果你想了解OSP在更多行車場景的案例具體應用，歡迎在評論區留言。
　　
　　在防御性的加持下，仍然存在“眾口難調”的挑戰：有人會覺得智能駕駛開得保守，效率上不如自己開；有人又會覺得過于激進，比較危險。用戶駕駛風格實際上是非常多樣化的。
　　
　　面對這個問題，傳統的做法是給系統提供多組固定的參數，例如手動設置跟車距離檔位，來試圖提供不同的“駕駛風格”，但這種量化顆粒度太粗，并不夠智能。那，有沒有更好的解決方案呢？
　　
　　要解決這個問題，首先需要定義和理解駕駛風格。事實上，對于很多老司機而言，在駕駛時偏保守或激進，取決于多個因素：譬如是否趕時間、天氣可見度狀況、周圍車流情況等等。不同因素會讓資深的人類駕駛員司機，在不同時間和場景下會采取不同的跟車距離和變道策略。
　　
　　基于這一理解，在「成行平臺」的OSP中引入了預期風險規劃來解決“駕駛風格”問題，即在考慮安全性的前提下，保證智能駕駛的通行效率。
　　
　　保證安全并不意味著完全地保守，典型如結構化道路下業界常用的RSS模型，這個模型放到擁擠的城區道路，會讓自動駕駛車輛走走停停，可用性有所降低。所以平衡安全性和通行效率需要更加智能的模型，在不同場景和環境中，智能匹配合適的數值，讓安全預期和通行效率預期盡可能接近人類司機，并隨著使用數據的積累不斷優化。
　　
　　傳統的做法是，在單幀規劃的軌跡上，評估與靜態障礙物的距離，預測是否與其他動態交通參與者發生軌跡交匯，以此來判斷碰撞風險并進行規劃：
　
　　
　　與靜態障礙物的互動相對簡單，但不同的“駕駛風格”中對于動態物體的碰撞風險預期是不一樣的。要做好這部分的體驗，并不需要在每一個單幀軌跡上追求完全不碰撞，而是增加“可約束風險”，從智能駕駛系統整體和多幀決策規劃的角度來考慮，才能規劃出安全行駛并符合人類駕駛預期的路線。
　　
　　這樣就形成了靈活的“安全閾值”，這種動態的計算方法替代了手動設置的固定參數，在不同“安全閾值”下OSP可以給出符合實際情況的靈活最優解。具體到車輛控制的多個參數上，細節可以控制得更加細膩和精確，使其越來越符合人類駕駛員的“駕駛風格”。這個過程中，偏主觀的“駕駛風格”也轉化為了可以量化可以計算可以迭代改進的一個模型。
　　
　　寫在最后
　　
　　用戶對于智能駕駛體驗的期待，其實是來自人類駕駛的“先驗”。在使用智能駕駛輔助功能時，當自己覺得應該加減速或者變道時，車輛能及時做出符合自己預期的動作。
　　
　　當系統的操作與自己的預期出現差異時，即便仍處在安全的行駛狀態下，也會給人類駕駛員帶來不信任感和不安全感。對于這種具有高度主觀評價和個人風格的需求，用先進的技術思想將主觀需求量化，轉化為可以計算和優化的數學問題，才有可能不斷改進提升以用戶體驗。
　　
　　人類駕駛的先驗其實并不需要對地圖、路線、道路所有元素全知全能，往往是基本的方向、更優的車道空間、少數有限的道路標識，就能有效引導人類司機開車到達目的地。對智能駕駛系統來說，要得到接近人類駕駛員預期的規劃結果，就必須理解這種結果的“模糊性”和“靈活性”，并在機器的智能上盡可能去擬合人類的判斷。
　　
　　在「成行平臺」的決策規劃方案設計過程中，通過以往技術沉淀和“以用戶體驗為本”的理念，最終實現了以“輕決策”降低對道路場景的依賴和假設；在實踐“防御性駕駛”中引入軌跡樹概率模型；將“駕駛風格”量化，實現安全和效率的靈活平衡，讓智能車更加像人，符合人的預期，在降低對感知要求的同時滿足多種場景的需求。
　　
　　慣導立體雙目是「成行平臺」在感知上最具獨一性的技術，OSP則是「成行平臺」在規控上最有代表性的技術?！赋尚衅脚_」在一系列自主研發的技術創新下，幫助車企打造門檻更低性能更好的智能駕駛功能，推動智能駕駛在全社會的普及。
