什么是MEMS催化燃燒氣體傳感器?

本文主要講述什么是MEMS催化燃燒氣體傳感器。

MEMS催化燃燒傳感器是一種用于檢測可燃氣體的微型化設備，它利用MEMS技術將傳統的催化燃燒傳感器小型化、集成化。MEMS催化燃燒傳感器的核心原理是 “無焰催化燃燒”，傳感器內部通常包含兩個關鍵元件：檢測元件和補償元件，檢測元件涂覆有催化劑，補償元件通常不涂覆催化劑或催化劑失活，用于環境補償。當可燃氣體，如甲烷、氫氣等與檢測元件表面的催化劑接觸時，會在遠低于其直接點燃溫度的條件下發生催化氧化反應，這個過程產生熱量，引起檢測元件的溫度變化，進而導致其電阻變化。這兩個元件通常構成惠斯通電橋，檢測元件電阻的變化會破壞電橋的平衡，輸出一個與氣體濃度成比例的電信號，從而實現對可燃氣體的定量檢測。

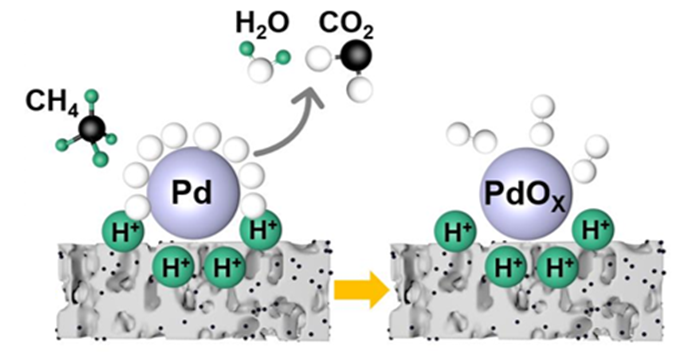

圖 催化燃燒氣體傳感器工作原理

一個典型的MEMS催化燃燒傳感器包括微加熱板和催化層。微加熱板基于硅基MEMS工藝制備，包含一個絕緣層、一個鉑微型加熱電極，以及背腔結構以提供良好的熱隔離，減少熱量損失，降低功耗。催化層是傳感器的“嗅覺”核心，通過絲網印刷或磁控濺射或旋涂等技術，將高比表面積的載體，如多孔陶瓷、介孔氧化鋁薄膜等和貴金屬催化劑，如鉑Pt、鈀Pd或其合金納米顆粒形成的復合材料，精確地沉積在微加熱板上。檢測元件和參考元件通常對稱設計，參考元件只有載體材料。

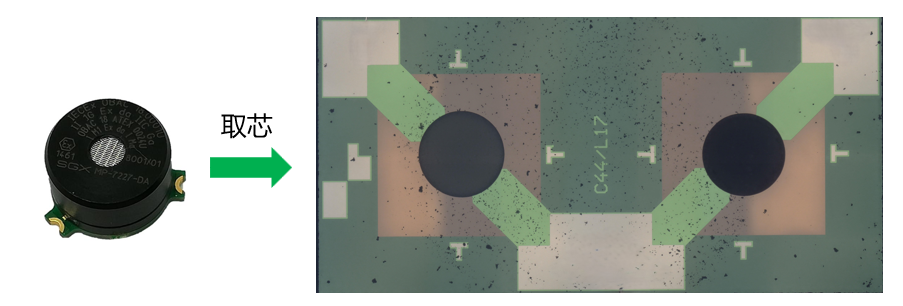

圖SGX Sensortech MP7227MEMS芯片

市面上較為成熟的產品為SGX Sensortech MP7227，它是一款用于甲烷檢測的微型MEMS傳感器，具有低功耗和抗中毒特性，適用于電池供電的便攜檢測儀。MP7227采用硅基MEMS工藝制造，MEMS芯片背面通過濕法腐蝕技術制作了兩個硅槽，這種結構有助于熱隔離，減少熱量損失，從而降低功耗。芯片正面則形成了兩個懸膜，分別對應檢測區和補償區，敏感材料(如催化劑)通過絲網印刷等方式沉積在這些區域。為了確保在工業環境中的可靠性和安全性，MP7227采用了防爆金屬外殼，內部還包含金屬燒結網，用于阻燃、機械防護和抗氣流干擾，以及干燥劑等結構。
