　　科技透視鏡 | 國創中心家電變頻特色算法：自適應變頻控制算法
　　
　　變頻技術的核心目標是實現對電機的精確控制，包括調節電機的轉速、轉矩和運行狀態，以滿足不同工作條件下的需求。家電變頻技術是制約我國家電行業發展的重要短板之一，國創中心致力于在家電變頻技術領域深耕并取得一系列創新成果，主要包含PFC功率因素校正、變頻基礎算法和變頻特色算法，并在空調、冰箱、洗衣機、風機、水泵、煙機等產品變頻電機的驅動和控制上得到了廣泛應用。

　　
　　▲變頻算法庫
　　
　　以下分別針對特色算法中的自適應轉矩補償、零速閉環起動、無電解變頻驅動、在離線參數辨識4種變頻場景算法進行介紹。
　　
　　Part.01
　　
　　自適應轉矩補償
　　
　　據統計，中國每年生產超過1億臺變頻家用空調，變頻掛機占家用空調總量的70%，幾乎全部采用單缸壓縮機，工作時大部分時間都工作在低頻狀態，壓縮機旋轉一周，峰谷力矩差異幾十倍。如果不做轉矩補償，巨大的力矩差異將導致壓縮機轉子出現明顯轉速波動，進而產生低頻振動和噪音。為了解決這個問題，國創中心研發了低頻自適應轉矩補償算法。
　　
　　算法采用轉速前饋技術，快速自適應各種低頻大扭矩場景，保障全頻域內靜音穩定運行。
　　
　　相對傳統查表方式，自動補償電流角度和大小，省時省力，補償精準，振動和應力降低20%，在40Hz以下都可啟用，除了提升空調壽命外，最重要的是給用戶提供舒適的睡眠環境。

　　

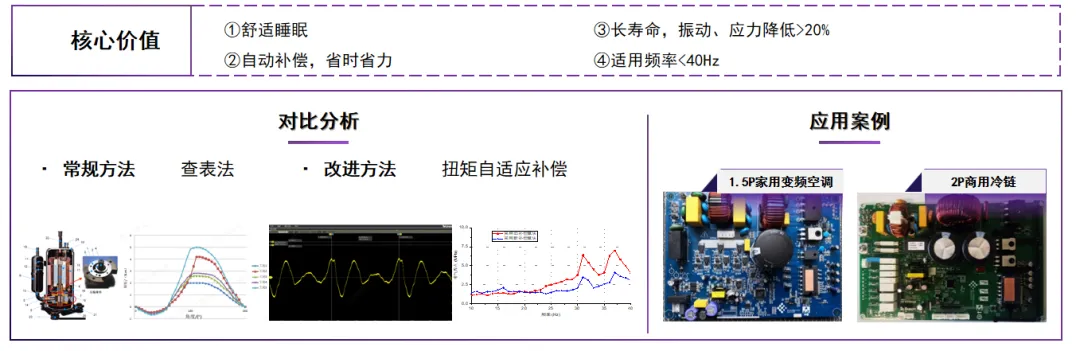

　　▲自適應轉矩補償
　　
　　Part.02
　　
　　零速閉環起動
　　
　　中國每年生產超過3000萬臺變頻冰箱，據統計數據，壓縮機起停機的振動和噪聲是變頻冰箱的主要投訴點之一，壓機啟停振動嚴重影響用戶體驗和冰箱壽命。相比傳統驅動算法先開環拖動、再切閉環運行的方式，國創中心研發了零速閉環啟動算法。
　　
　　算法采用先進的高效模型自適應觀測器，在電流環引入的瞬間計算準確的轉子位置，直接閉環起動。
　　
　　該算法起動速度快，0.15s完成起動，起動有力，背壓和平衡壓可到0.4MPa，振動減小30%，達到人耳無感起動效果，人站在冰箱旁邊幾乎聽不到壓機啟動和運行。

　　

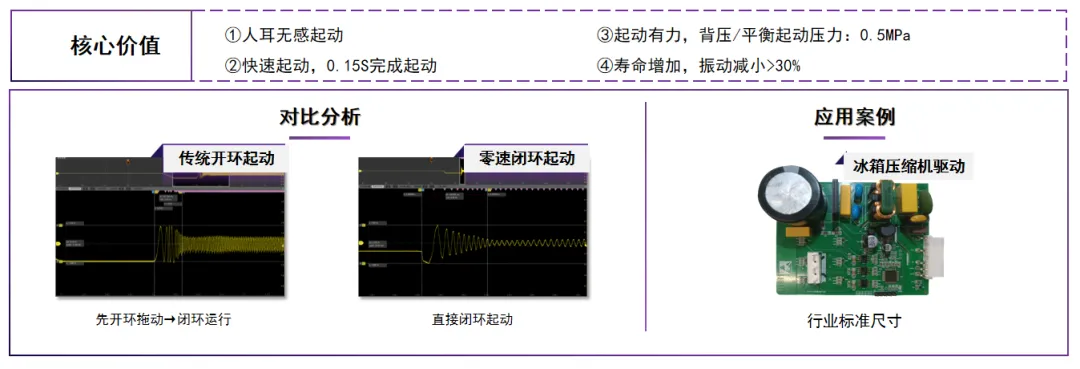

　　▲零速閉環啟動
　　
　　Part.03
　　
　　無電解變頻驅動
　　
　　電解電容器是傳統變頻控制器關鍵核心儲能元件，起到電能蓄水池作用。電解液決定了電解電容容量大小，電容運行會發熱，電解液隨發熱蒸發，電容和變頻控制器壽命受到限制。為了解決此問題，國創中心開發了無電解變頻驅動算法。
　　
　　采用母線電壓重構技術、前饋弱磁技術、鎖相環技術解決了在三相永磁同步壓縮機無電解電容驅動系統中母線電容減小導致直流母線電壓波動較大引起拍頻，系統穩定性，弱磁穩定性，母線電壓過充等問題。
　　
　　采用薄膜電容取代電解電容，變頻控制器的壽命獲得大幅提高，同時重量減輕50%，功率因素>90%，成本降低30%，兼顧了壽命、重量和成本。
　　
　　無電解驅動算法在三相商用空調和家用冰箱上已經開始批量應用。
　　
　　▲無電解變頻驅動
　　
　　Part.04
　　
　　在離線參數辨識
　　
　　電機是變頻驅動對象，電機品牌多、型號多、參數分散，傳統方式是每一款電機都進行參數適配。電機參數隨運行時間增加出現漂移，導致電機性能降低。為了解決以上問題，國創中心研發了在離線融合的參數辨識算法。
　　
　　參數辨識采用電機啟動的預定位階段使用斜率均化、靜止坐標等效磁鏈方程、高頻正弦注入算法對參數進行離線辨識和電機穩態運行時采用遞推最小二乘法在線辨識永磁同步電機的定子繞組電阻、永磁體磁鏈和直交軸電感參數。
　　
　　自動適配電機參數，精度5%以內，確保在全生命周期內都使用正確的電機參數進行驅動，確保最優運轉效率，可提效5%。參數辨識算法，取消參數適配環節，提升研發效率，大幅縮減產品售后維修備件種類，降低企業管理和運行成本。并且由于時刻監視電機關鍵參數的因素，可徹底消除電機過熱失效和高溫退磁風險。
　　
　　▲參數辨識
　　
　　電機作為高端智能家電必備的動力來源，應用范圍將越來越廣，占比也越來越高。國創中心圍繞變頻驅動技術，持續開發核心特色算法，啟動快、高速省、低速穩、效率高、成本低，助力家電行業技術快速升級。
