　　AI算力爆發下的Chiplet革命：芯和半導體EDA工具如何應對先進封裝挑
　　
　　7月3日—5日，2025第九屆集微半導體大會在上海張江科學會堂盛大召開。本屆大會以“張江論劍 共贏浦東 芯鏈全球”為主題，吸引了全球半導體產業領袖、技術專家和企業家齊聚一堂，共商行業發展大計。
　　
　　國內集成系統設計EDA專家芯和半導體產品應用總監蘇周祥受邀出席集微EDA IP工業軟件論壇，并發表《集成系統EDA賦能加速Chiplet設計與仿真》主題演講，介紹了在“AI驅動半導體設計變革“背景下Chiplet先進封裝發展的最新趨勢與挑戰，并重點闡述了芯和半導體如何憑STCO集成系統設計理念、為Chiplet先進封裝技術帶來設計仿真端到端流程EDA解決方案。

　　
　　芯和半導體產品應用總監 蘇周祥
　　
　　01
　　
　　AI驅動芯片設計變革：
　　
　　算力爆發催生Chiplet革命
　　
　　大會上，蘇周祥指出：AI模型的持續迭代使得應用從云端向終端滲透，推動算力成為“第四類基礎資源”。數據顯示，英偉達AI算力8年提升超1000倍，HBM4傳輸速率達8Gb/s；2026年全球數據中心耗電量將接近日本全年用電量。傳統SoC芯片面臨性能、存儲、功耗等“多重高墻”，而Chiplet異構集成技術成為破局關鍵——預計2030年3D封裝晶體管規模將超萬億（達傳統SoC單片數量的5倍），芯片尺寸極限提高至4~6倍光罩面積。
　　
　　蘇周祥以當前市場上搭載NPU（神經網絡處理單元）模塊的AI PC為例， 認為AI算力模塊正加速下沉到終端設備，但殺手級應用仍有待深入挖掘客戶需求進行開發。當前在HBM、LPDDR5X、電力供給等環節，業界已在持續推動性能突破。
　　
　　02
　　
　　Chiplet先進封裝的設計困局：
　　
　　設計復雜度與多物理場協同仿真挑戰

　　
　　變革往往同時帶來機遇與挑戰。Chiplet先進封裝設計就面臨設計復雜度呈指數級攀升等難題。“集成芯粒數量劇增，迭代周期縮短至年級單位。” 以AMD針對2.5D/3D架構推出的“一年一迭代”的產品升級策略為例，其2025年即將發布的3nm制程MI350加速器通過10個以上Chiplet的異構集成和超過10,000條高密度互連走線實現性能突破，標志著先進封裝技術已步入超大規模系統級整合階段。
　　
　　蘇周祥強調，2.5D/3D堆疊技術因總熱功耗增加、熱分布不均、封裝導熱不暢等問題，同時又存在復雜的多物理場耦合效應，給熱設計管理提出了更高的要求。傳統EDA工具難以支持系統級分析流程、大容量仿真規模和高精度高效求解需求，亟需市場提供新的設計分析平臺，統一架構布局與多場仿真&系統驗證的雙項目任務管理，提高芯片設計的優化迭代效率。

　　
　　03
　　
　　基于STCO構建，芯和針對Chiplet封裝
　　
　　量身打造集成系統EDA平臺
　　

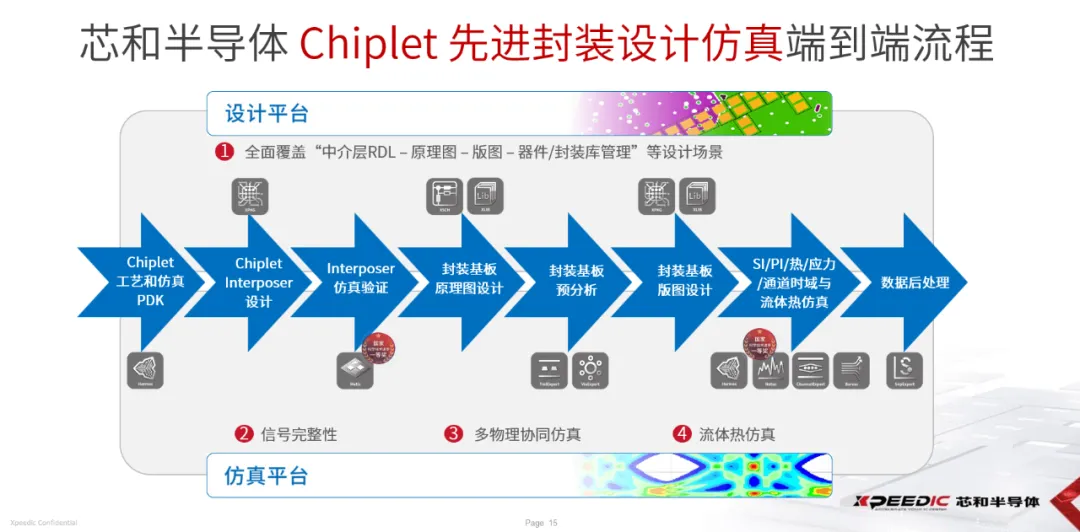

　　針對這些挑戰，芯和半導體基于STCO集成設計理念，推出覆蓋Chiplet先進封裝全流程的EDA平臺。
　　
　　設計端到端覆蓋
　　
　　支持從中介層RDL布線、原理圖設計、版圖優化到封裝庫管理的全鏈路設計閉環。
　　
　　多物理場協同仿真
　　
　　提供Chiplet工藝PDK與跨尺度電磁仿真（SI/PI）；
　　
　　實現電-熱-應力耦合分析與流體散熱仿真（CFD）；
　　
　　支持Interposer及封裝基板的多場景驗證與后處理優化。
　　
　　云端高效賦能
　　
　　通過智能布線引擎與集群加速，提升仿真效率10倍，動態優化高功耗設計。
　　
　　04
　　
　　構建系統級EDA生態，賦能AI硬件落地
　　
　　蘇周祥進一步介紹，芯和半導體的EDA工具已憑借多重優勢廣泛服務于國內外領先的芯片設計企業和系統廠商。
　　
　　自主研發的高精度求解器：完全自主知識產權的高精度求解器；
　　
　　模型接口豐富：支持多種版圖文件格式導入和布線分析模板，支持多物理環境下電/熱/結構屬性設置；
　　
　　高效高質量網格剖分：支持2D/3D/六面體/三棱柱網格類型和自動化的 Speed/ Accuracy 剖分策略；
　　
　　豐富的后處理：集成多種標準接口（HBM/PCIe）協議規范，可自動生成分析報告和加載歷史結果；
　　
　　一體化設計仿真平臺：支持接入芯和電子系統設計仿真體系，幫助用戶基于 STCO 理念構建一站式端到端的產品研發流程與平臺。
　　
　　芯和半導體將持續深耕集成系統EDA領域，致力于打造“芯片—封裝—板卡—機架—數據中心集群”的AI硬件系統端到端設計仿真EDA解決方案，助力全球AI硬件系統的高效落地。“我們將持續深化全棧仿真能力，構建面向AI Chiplet的EDA全流程工具鏈，加速生態協同創新。”
　　
　　以上文章來源于愛集微APP，作者孫樂戰
