　　德賽西威通過Xpedition DFM引領汽車電子DFM自動化分析

　　德賽西威總部位于中國惠州，在德國、日本、新加坡、西班牙、美國等國家/地區設有研發分公司和子公司，是中國最大的汽車電子企業之一。德賽西威的核心業務主要集中在智能座艙、智能駕駛和智能服務三大先進汽車電子領域的高效整合。憑借38年的專業積累，德賽西威在研發、設計、質量管理和智能制造領域均有出色表現。


　　面對全球經濟挑戰和激烈競爭，德賽西威矢志不渝地將年收入的近10%投入到研發中。這項投資推動了產品和技術的持續發展，助力德賽西威躋身技術領先企業行列。憑借領先的技術和安全可靠的供應系統，德賽西威贏得了全球客戶的長期信任，這些客戶包括吉利、理想汽車、豐田、大眾、沃爾沃等汽車制造商。憑借一貫的創新和市場領導地位，德賽西威連續多年榮登《汽車新聞》雜志全球汽車零部件供應商百強榜，2024年排名第74位。

　　業務挑戰

　　•應對快速發展的汽車電子和智能駕駛系統的需求

　　•設計周期更短，設計修改更頻繁

　　•符合嚴格的電磁兼容性(EMC)標準

　　成功的關鍵

　　•將自動化DFM分析流程前移

　　•統一設計管理和驗證

　　•推動技術創新

　　•減少人為錯誤，及早發現DFM問題

　　收益

　　•將因DFM問題導致的設計改版次數減少95%

　　•將工程詢問(EQ)次數減少26%

　　•將制造問題的發生概率從0.84%降至0.08%以下

　　•提高設計質量和性能

　　•降低生產成本，加快產品發布速度

　　•提高生產效率并增強團隊合作

　　01

　　汽車PCB設計面臨的隱憂

　　德賽西威研發團隊的目標是不斷推動技術創新，提高產品質量和性能，滿足快速發展的汽車電子和智能駕駛系統需求。

　　這在很大程度上是為了應對汽車市場電子產品面臨的爆炸式增長及其呈現的鮮明特征，即快速的技術進步、激烈的產品競爭和日新月異的國際標準和法規。

　　隨著汽車產品逐漸變得跟智能手機一樣智能，開發周期顯著縮短（2023年相較于2022年縮短了22.17%），產品復雜性也大幅增加（2023年相較于2022年增加了49.8%）。每次設計變更都會耗費大量的人力和物料資源，更會對開發時間和成本產生重大影響。

　　汽車產品的快節奏迭代和更新導致設計周期變短，設計變更更加頻繁，并要求德賽西威研發團隊密切關注領先技術的發展趨勢，不斷強化他們的技術專長。

　　很顯然，在這個競爭激烈的市場，唯有持續不斷地創新、提高產品性能并改善用戶體驗，企業才能保持競爭優勢。與此同時，由于不同國家和地區在汽車電子產品領域具有不同的標準和法規，如何確保德賽西威的產品符合當?shù)厥袌龅囊螅@一課題給研發團隊提出了嚴峻的挑戰。

　　02

　　復雜的設計和嚴格的要求

　　帶來了諸多挑戰

　　在工程層面，這些挑戰脈絡相連，凸顯了汽車電子系統的若干重要方面，影響著德賽西威工程團隊所需創建的電路板的特征。

　　功能多樣性

　　現代汽車配備了各種電子系統，如車載顯示系統、空調控制系統、車載娛樂系統和智能駕駛系統。每個系統都需要相應的控制和數據處理PCB。

　　高性能要求

　　汽車PCB必須達到高性能和穩定性標準，能夠在惡劣的車內環境條件，如高溫、高濕度和高振動條件下正常運作。這需要運用高質量的材料和制造工藝。

　　安全考量

　　汽車PCB的設計必須優先考慮安全性，特別是與關鍵車輛系統相關的電路板，如儀表顯示系統和智能駕駛系統，必須穩定可靠，確保汽車安全運行。

　　互連要求

　　隨著現代汽車的智能化和與外部系統的互連程度越來越高，需要的通信接口和控制功能越來越多，導致電路板的連接和集成越來越復雜。


　　德賽西威實現了智能座艙、智能駕駛和智能服務汽車技術的高效整合。

　　一些技術和物理因素更是增加了汽車電子系統設計的嚴苛性，也給研發團隊帶來了更多挑戰。

　　汽車面臨的惡劣環境條件通常包括高溫和低溫、高濕度及持續的振動，所有這些都會對PCB設計構成挑戰。設計人員需要選擇耐高溫和耐振動的材料，并且必須采取有效措施防止水分和灰塵損壞電子元器件。

　　汽車電子設備需要滿足嚴格的電磁兼容性(EMC)標準，避免與其他車載系統或無線通信發生電磁干擾(EMI)。設計人員需要在PCB布局和布線，如差模信號的接地規劃和布線中采取特殊措施，以確保整體EMI/EMC性能。

　　汽車電子系統的可靠性至關重要，因?yàn)槿魏喂收隙伎赡軐?dǎo)致嚴重事故。PCB設計人員必須兼顧元器件的熱穩定性、防松脫螺絲的設計、連接器的可靠性等諸多因素，確保系統在高壓、高溫和高濕度等極端條件下仍能保持穩定可靠的性能。

　　汽車的內部空間有限，這意味著電子系統需要在有限的空間整合大量功能和組件。這需要最大化PCB的功能性。PCB設計人員需要密切關注layout邏輯和布線優化，力求在分配的空間內實現理想性能。

　　現代汽車中的許多電子系統都需要高速數據傳輸。這包括雷達、攝像頭和通信系統。因此，PCB設計人員需要充分考慮高速信號的完整性和抗干擾能力，并在線寬、電平設計、阻抗控制等方面采用合適的技術。

　　03

　　DFM自動化分析流程前移

　　隨著汽車產品智能化程度的提高，電路板的集成度增加，導致設計變得越來越復雜。這些復雜的電路板可能多達16層，單板面積超過一張A4紙，高速信號頻率達到10 GHz或更高，單塊板上就有3萬多個管腳和走線。因此，單憑使用傳統的人工DFM分析，不僅非常耗時而且極易出錯。

　　由于亟需改進PCB設計團隊和制造團隊的DFM審查流程，德賽西威采用了由西門子Xpedition DFM提供的自動化DFM流程。

　　德賽西威團隊將Xpedition DFM前移到設計過程中，在其設計流程的多個關鍵節點使用該工具進行DFM分析。

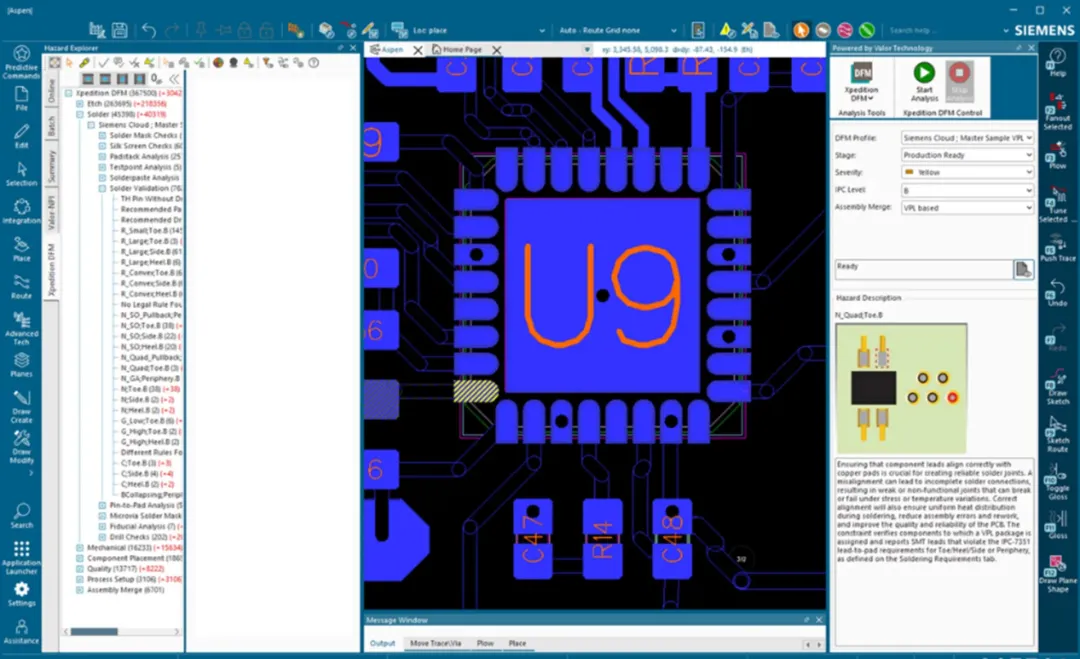

　　在使用Xpedition DFM時，layout團隊可以選擇預設的DFM規則，并直接在Xpedition layout環境中運行自動分析。在Xpedition layout設計規則檢查(DRC)界面中可以直接查看分析結果。

　　Xpedition DFM將DFM驗證前移，以便及早解決DFM問題。

　　通過在layout階段運行Xpedition DFM，可以及早發現與layout相關的DFM問題，從而及時做出調整和優化。完成布線后，可以使用Xpedition DFM進行DFM分析，以修改和優化布線細節。經過審查和優化后，在將設計交付制造之前，通過運行Valor NPI進行最后一次DFM分析，最終確認設計數據。

　　通過在設計流程前移DFM分析，Xpedition DFM有助于及早發現和解決DFM問題，從而將DFM問題導致的設計變更次數大幅減少了95%！

　　德賽西威表示，使用Valor NPI并行DFM方案(Xpedition DFM)有兩大優勢。

　　“Xpedition DFM允許我們將不同部門的DFM規則結構化并整合到一個自動化流程中，實現了統一的設計管理和驗證。因此可以清晰地識別不符合DFM規范的項目。此外，Xpedition DFM還支持進一步的規則定制，使我們能夠?qū)⒋蠖鄶?shù)現有的DFM規則整合到Xpedition DFM的自動檢查清單中，讓不符合DFM規范的項目無從遁形，也方便我們及時采取行動。”

　　“在制造團隊進行審查之前，PCB工程師可以在PCB設計階段進行DFM分析。由于能夠及早發現和糾正問題，因而大幅提高了產品開發效率并縮短了研發周期。”

　　Valor零件庫用于對元件引腳在焊盤上的虛擬裝配進行3D建模，以確保焊點質量。

　　04

　　Xpedition DFM還幫助

　　德賽西威團隊完成了關鍵任務

　　提高設計質量

　　利用自動化分析可以及時識別和糾正PCB設計中的潛在問題和錯誤，并確保符合制造標準和要求，從而提高設計質量。

　　降低生產成本

　　自動化分析有助于避免設計中出現制造問題或錯誤，并可減少后期校正和返工的需要，從而降低生產成本。

　　加快產品發布速度

　　自動化分析允許快速識別和及時糾正設計問題，這可以加快產品的開發和生產周期，從而加快產品發布速度。

　　提高生產效率

　　自動化分析幫助工程師快速識別和解決設計問題，從而減少手動故障排除和驗證所花費的時間，并提高了生產效率。

　　減少人為錯誤

　　自動化分析可在設計階段識別并修復設計錯誤，從而減少人為因素對產品質量的影響，并提高了產品的穩定性和可靠性。

　　增強團隊合作

　　自動化分析允許團隊成員共享設計文檔和分析結果，有利于促進更好的協作和溝通，從而提高團隊合作的效率和質量。

　　提高客戶滿意度

　　自動化分析可以確保設計符合客戶的需求和標準，從而提高了產品質量和可靠性以及客戶滿意度。

　　Xpedition DFM還將PCB供應商的工程詢問(EQ)數量減少了26%，而且顯著降低了試生產或NPI期間出現制造問題的可能性。

　　使用Xpedition DFM后，裝配問題的平均發生率從0.84%降至0.08%以下。

　　“自動化PCB DFM分析可以為我們的項目和公司帶來諸多益處，包括提高設計質量、降低生產成本、縮短產品發布時間、提高生產效率、減少人為錯誤、增強團隊合作和提高客戶滿意度。這些優勢有助于任何公司在競爭激烈的市場中保持競爭力并取得成功。”

　　Xpedition DFM流程的諸多好處促使最初使用者踴躍分享該工具帶來的優勢，德賽西威同時向其他團隊也推薦了Xpedition DFM流程。
