　　美國集成光電子系統路線圖|電子光子設計自動化（EPDA）的趨勢與挑戰
　　
　　簡介
　　
　　本文為大家介紹麻省理工學院的Microphotonics Center（MphC與PhotonDelta ）在2024年三月底聯合發布的 Integrated Photonic System Roadmap-International（IPSR-I）當中的Electronic-Photonic Design Automation（EPDA）篇。集成光電子行業正處于激動人心的時刻，該技術近年來取得了巨大進步，但要進一步發展并成為主流技術，還需要解決設計自動化方面的幾個關鍵挑戰。我們的目標是提供一個統一的電子-光子設計自動化（EPDA）環境，利用半導體行業的方法，同時結合光電子的特定要求，從而利用龐大的電子集成電路（IC）設計社區。本教程以 2024 年集成光子系統路線圖 （IPSR-I）為基礎，探討 EPDA 的現狀和未來發展路線圖。
　　
　　光電子設計的獨特性
　　
　　光電芯片（PIC） 在 193 THz 左右的光頻率下工作，比電子器件高出幾個數量級。這就要求采用不同的仿真技術、時間步長和求解器來模擬雙向、多模態光信號。光電子布局趨向于曲線化，以盡量減少彎曲處的光損耗。這些與電子集成電路基于物理的獨特差異，促使 EPDA 環境中需要專用的光子設計自動化 （PDA）解決方案，以及傳統的電子設計自動化 （EDA） 工具。
　　
　　EPDA 關鍵組件
　　
　　端到端 EPDA 流程涉及多個協同工作的重要組件：
　　
　　1.組件仿真
　　
　　2.鏈路仿真
　　
　　3.設計實現
　　
　　4.物理驗證
　　
　　5.系統和功能驗證
　　
　　圖 1. 設計自動化和 PDK 支持項目和優先級的 "紫磚墻 "（待克服障礙）概覽。
　　
　　元件仿真
　　
　　受限于光學性能的無源光子器件仿真已經發展成熟，擁有精確的商業仿真工具。由于物理過程復雜，對調制器和激光器等有源組件進行建模更具挑戰性。雖然已經有了復雜的模型，但由于缺乏來自工廠足夠的測量數據和模型校準，經驗不足的 PIC 設計人員在設計鏈路時將受到限制。
　　
　　鏈路仿真
　　
　　EDA供應商開發鏈路仿真模型和設計流程，以便使用工藝設計工具包 （PDK） 進行 PIC 設計。模擬設計中常見的原理圖驅動布局（SDL）正在被越來越多地采用--捕捉原理圖、仿真并確保布局匹配。光電協同仿真對于單片硅基光電子技術也變得很重要。
　　
　　表 1： 開發里程碑和各自的優先級別。
　　
　　設計實施
　　
　　SDL 流程允許從原理圖創建布局，并可進行布局后性能驗證。這種關注點的分離為擁有不同技能的協作團隊提供了支持。為實現可擴展性，需要光電子布局布線等自動布局功能。
　　
　　物理驗證
　　
　　如果 PDK 能正確編纂規則，曲線光子布局的設計規則檢查 （DRC） 就能迎刃而解。光電子布局與原理圖（LVS）是新興功能，需要在整個生態系統中進一步成熟。
　　
　　系統與功能驗證
　　
　　在更廣泛的光學/電氣系統中評估 PIC 就需要擴展仿真模型（如光纖、發射器/接收器行為）和符合行業標準的指標。
　　

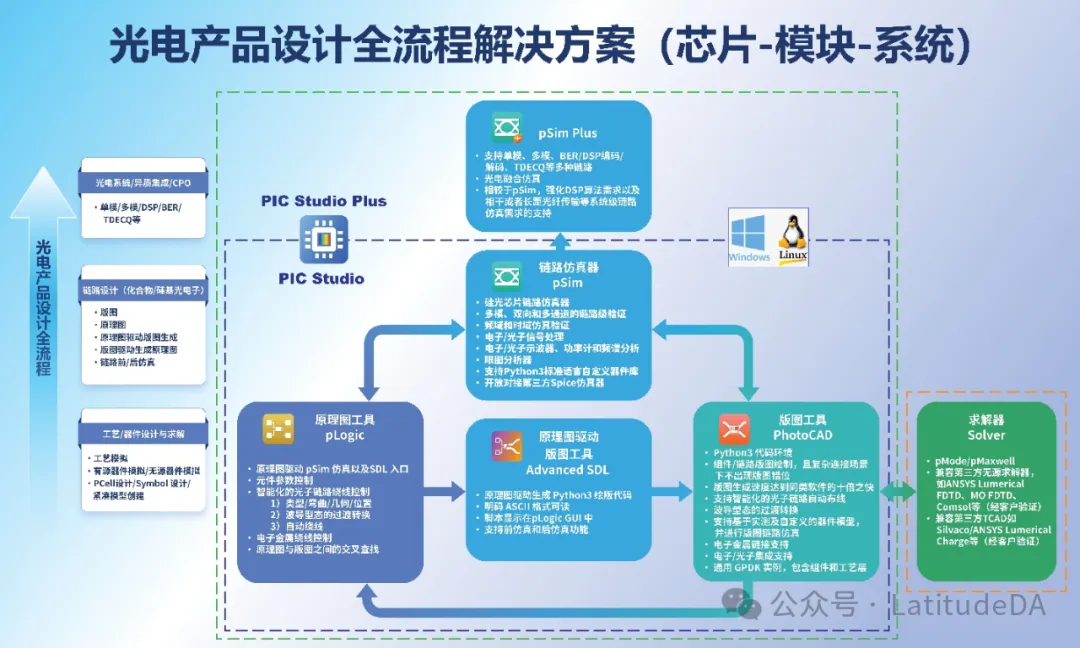

　　圖 2. 逍遙科技的PIC Studio為光電元件、鏈路及系統設計提供全面且具有開放接口的工具鏈。整合了PhotoCAD、pSim、pSim Plus、Advanced SDL 和 pMaxwell 等工具，并實現數據庫的互聯互通，為用戶提供了極大的靈活性和便利
　　
　　路線圖優先事項
　　
　　1.近期優先事項（<2026 年）
　　

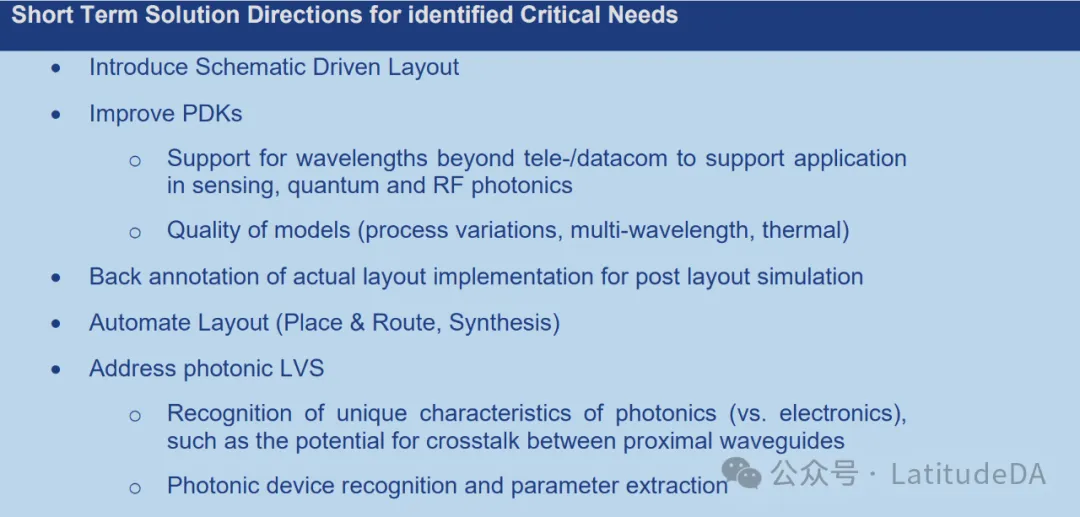

　　表 2： 短期內解決方案的方向。
　　
　　具有成熟元件模型的原理圖驅動布局范例很重要，可實現布局自動生成、布線和驗證。電子/光電子技術的相互連接也是重要的，這樣可以進行協同設計、優化和光電協同模擬。提取電子/光學寄生和支持多域分析（射頻、熱、機械）的重要性與日俱增。
　　
　　實現這些功能的自動化需要軟件供應商和代工廠的投資：
　　
　　代工廠提高 PDK 質量（模型、統計數據、設計規則）
　　
　　合作制定標準/接口（PDAFlow 基金會、OpenEPDA）
　　
　　整合光子/電子設計工具
　　
　　2.長期優先事項 （~2030）
　　

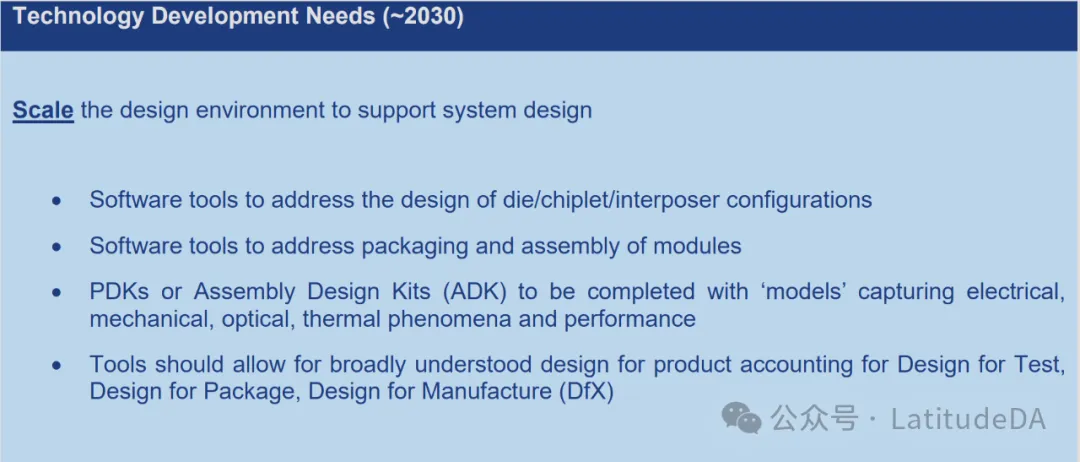

　　表 3：長期解決方案的方向。
　　
　　展望未來，EPDA 流程必須擴展到使用三維異構集成數字、模擬、射頻和光電子芯片的完整多芯片系統。采用多物理場（電氣/光學/熱學/機械）模型和 DfX（測試/良品率/可靠性設計）方法的 PDK/組裝設計工具包變得重要。
　　
　　重要的是，EPDA 環境必須涵蓋所有當前和新興的光子平臺--硅、磷化銦、氮化硅、鈮酸鋰、砷化鎵、聚合物等。最后，教育和培養一支多學科 EPDA 設計人員隊伍。
　　

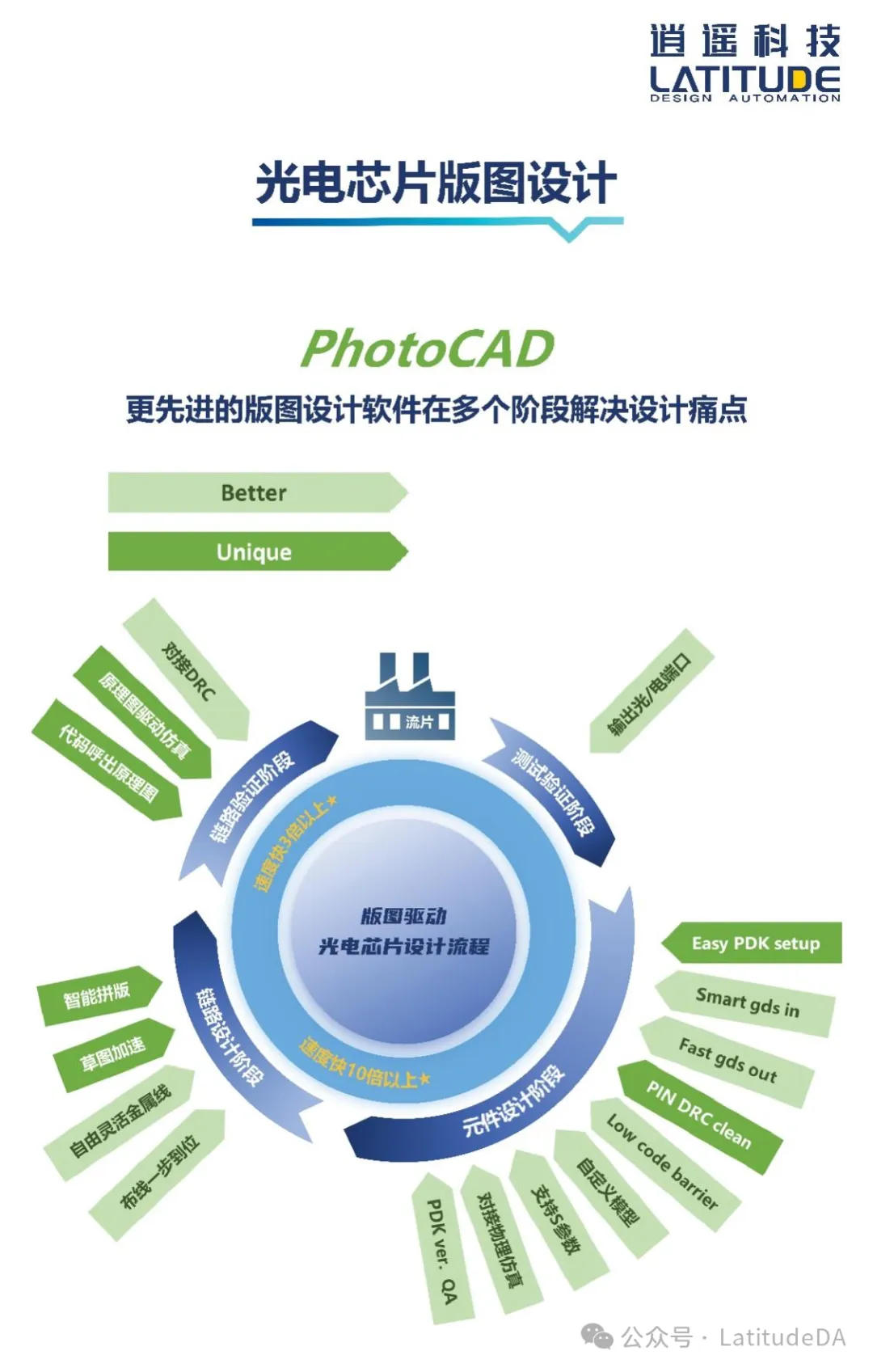

　　圖 3. PhotoCAD光電子版圖工具，可實現更快速，更高性能以及更高集成度的PIC

　　

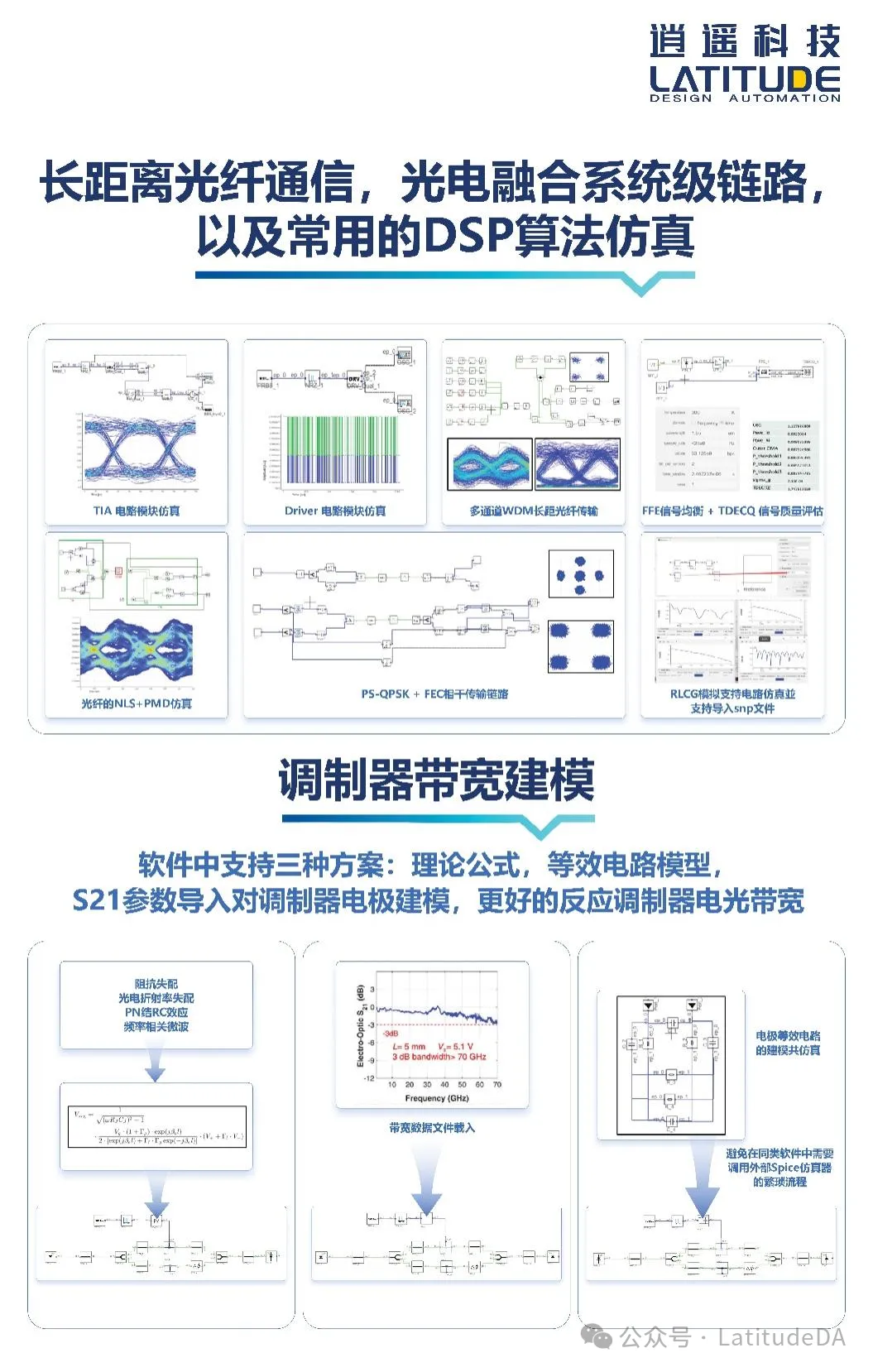

　　圖 4. 逍遙科技的 pSim 以及 pSim Plus 支持系統級以及光電聯合仿真設計
　　
　　結論
　　
　　盡管電子-光子設計自動化仍處于新興階段，但代表了在各種應用中實現可擴展 PIC 部署的途徑。目前仍有大量工作要做-成熟組件模型、實現跨領域分析、連接電子/光電子設計、實現流程自動化以及開發多物理場系統級功能。
　　
　　不過，只要利益共同體的協同投資，軟件供應商、代工廠和 PIC 設計人員繼續合作，EPDA 就能釋放集成光電子技術在許多行業的全部變革潛力。隨著關鍵設計基礎設施的發展和成熟，未來幾年將是激動人心的時期。
　　
　　參考文獻
　　
　　[1]T. Korthorst, T. Daspit, and the IPSR-I Design Automation Technology Working Group, "Electronic-Photonic Design Automation," in 2024 Integrated Photonic Systems Roadmap - International (IPSR-I), March 2024.
