　　加特蘭先進封裝邁向“Next Level”，持續引領智駕雷達芯高度

　　隨著汽車智能化的發展，提升智能感知芯片的性能、滿足車載雷達應用差異化的需求已成為推動行業進步的關鍵驅動力。作為毫米波雷達芯片領軍企業，加特蘭不僅在芯片層面持續革新，也早在2017年開始投入先進芯片封裝技術的研發。除標準封裝雷達芯片以外，加特蘭先后推出了具有創新性的封裝集成片上天線（Antenna in Package，AiP）雷達芯片與ROP®（Radiator on Package）雷達芯片。在汽車毫米波雷達芯片領域，加特蘭的先進封裝技術已“Next Level”，引領行業新高度。


　　左右滑動查看更多照片

　　11月22日，先進封裝開發者大會在滬舉辦，加特蘭生產技術總監王典博士受邀發表主題演講，與業界分享了加特蘭先進封裝技術在車載毫米波雷達芯片中的應用及設計。王典博士介紹道：“加特蘭先進的封裝技術與傳統封裝技術不同，我們把封裝做成了‘功能組件’，也就是把某些雷達功能實現，集成到了封裝中。比如，AiP技術集成了天線，ROP®技術集成了配合波導天線的輻射體。”目前，加特蘭已布局芯片封裝技術相關專利72件，其中標準封裝技術9件、AiP技術相關39件、ROP®技術相關24件。

　　標準封裝

　　加特蘭芯片的標準封裝技術，以eWLB（Embedded Wafer-Level Ball Grid Array，嵌入式晶圓級球柵陣列封裝）為主，采用盡可能短的信號路徑連接芯片與封裝，最大程度降低射頻鏈路損耗，廣泛應用于加特蘭各個系列的毫米波雷達SoC芯片中，為傳統毫米波雷達模組帶來低成本和高技術成熟度的優勢。

　　AiP封裝

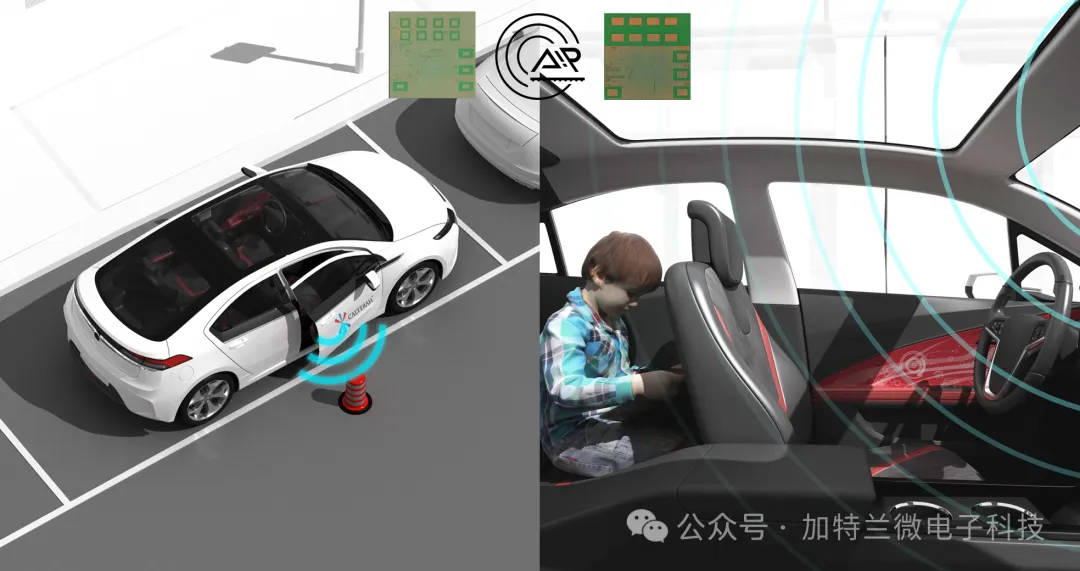

　　加特蘭是全球首屈一指的規模量產AiP SoC的毫米波雷達芯片企業。加特蘭的AiP技術主要基于FCCSP（Flip Chip Chip Scale Package，倒裝芯片級封裝）設計。相較標準封裝芯片，采用AiP技術的SoC芯片，可以進一步提升雷達模組的集成度，減小模組尺寸，并降低模組成本。從最早基于Alps平臺的Alps AiP SoC、Rhine AiP SoC、Rhine-Mini AiP SoC，到最新一代Kunlun平臺的Kunlun-USRR AiP SoC與Lancang-USRR AiP SoC，加特蘭持續迭代優化AiP封裝技術。目前，加特蘭AiP雷達芯片產品已廣泛應用于門雷達、APA（Automatic Parking Assist，自動泊車輔助）雷達、艙內雷達等對汽車安裝環境要求嚴苛的應用場景，實現自動門開門避障、車身周圍環境探測、兒童存在檢測（CPD）等功能。在AiP天線設計方面，加特蘭提供很高的設計冗余度，確保芯片能夠?qū)崿F(xiàn)穩定大規模量產，同時能保證芯片在不同場景下的可靠性。

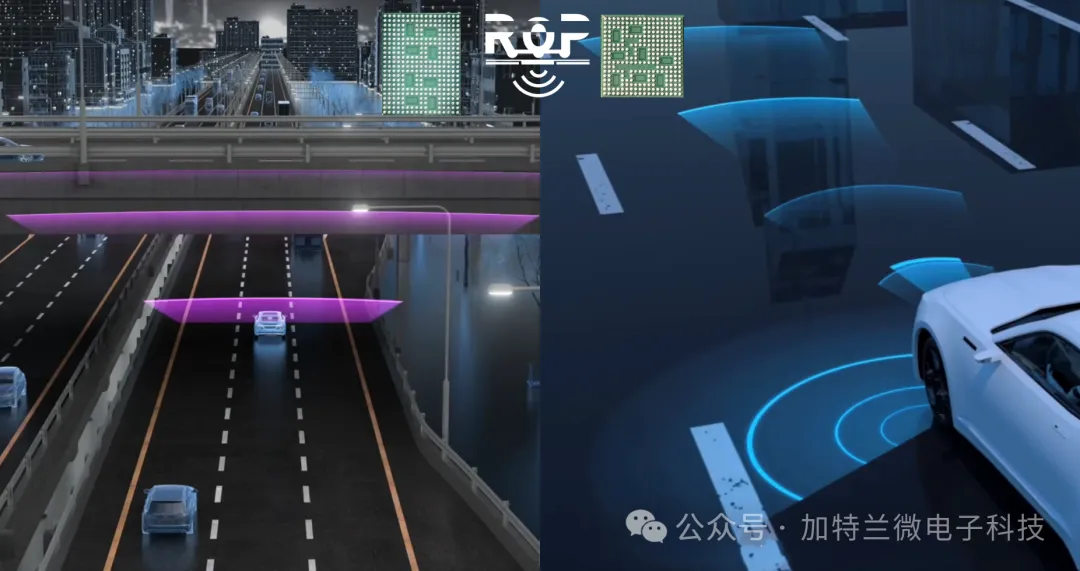

　　ROP®封裝

　　ROP®技術代表了加特蘭最前沿、最革新的毫米波封裝技術。同樣基于FCCSP，該技術通過輻射體（Radiator）將信號直接傳輸?shù)讲▽?dǎo)天線系統，大幅減少天線饋線損耗的同時，顯著提高通道隔離度，性能得到極致提升。目前，加特蘭ROP®封裝應用于Alps-Pro和Andes系列SoC芯片，配合波導天線系統，顯著提升雷達的探測性能和角度分辨能力，助力高性能智駕雷達的實現。


　　“過去的封裝，設計目的是實現信號互連；而我們要將雷達功能實現在封裝上，需要考慮的方面與傳統封裝設計不同，也就是更全面的協同仿真。”王典博士在分享中說道。加特蘭充分利用先進的仿真工具，與封裝供應商緊密合作，對封裝結構、材料以及熱、電、磁、力等多物理場效應進行精確模擬，以預測并優化封裝在各種環境下的性能表現。這一過程不僅涵蓋了封裝內部的互連結構、散熱設計等關鍵要素，還深入考慮了封裝與外部環境的相互作用，對芯片進行深入模擬和分析，保證、提升了封裝可靠性的同時，更充分考量了雷達性能的實現和優化。

　　創新，作為加特蘭的核心價值觀之一，寫在了加特蘭的企業基因里。我們希望持續保持技術前瞻性，不斷探索和突破，深入車規無線半導體研發，提升芯片封裝技術的水平與質量，為客戶提供更豐富多樣的芯片產品選擇，助力智能駕駛、智能座艙，以及工業消費領域的創新發展。
