　　ICCAD 2024：智算時代，合見工軟數字驗證全平臺助力新質生產力效率加速

　　在2024年12月12日上海集成電路2024年度產業發展論壇暨第三十屆中國集成電路設計業展覽會（ICCAD-Expo 2024）EDA專題論壇上，合見工軟驗證產品市場總監曹夢俠進行了題為《創新驅動的數字驗證全平臺助力新質生產力效率加速》的技術演講，介紹公司如何通過創新驅動的數字驗證全平臺完整解決方案，助力新質生產力效率的加速提升。


　　▲合見工軟驗證產品市場總監曹夢俠

　　隨著AI智算、HPC超算、AD/ADAS智駕、5G技術和超大規模網絡等應用領域的快速發展，芯片設計正面臨設計規模增長、功能集成度增加以及軟硬件系統復雜度顯著提升等多方面的變化。這些趨勢不僅對芯片設計和驗證工作的精確性和效率提出了更高的要求，也使得系統級設計和軟硬件協同配合變得更加復雜。

　　為應對這些挑戰，芯片驗證需要更大規模且具備靈活性、易用性和高性能的系統級驗證平臺。曹夢俠介紹，合見工軟經過多年持續的布局，打造了數字芯片設計的全流程驗證EDA平臺，囊括了數據中心級超大容量硬件仿真加速平臺UniVista Hyperscale Emulator（簡稱“UVHP”）、全場景驗證硬件系統UniVista Unified Verification Hardware System（簡稱“UVHS”）、數字仿真器UniVista Simulator（簡稱“UVS”）、數字調試器UniVista Debugger（簡稱“UVD”）、驗證效率管理系統UniVista Verification Productivity System（簡稱“VPS”）和虛擬原型設計與仿真工具套件UniVista V-Builder/vSpace。其中，虛擬原型平臺可與硬件仿真器結合，形成混合驗證解決方案。合見工軟的全流程數字驗證方案旨在確保用戶驗證工作的可預測性、效率提升和質量保障，同時滿足多樣化的用戶需求。

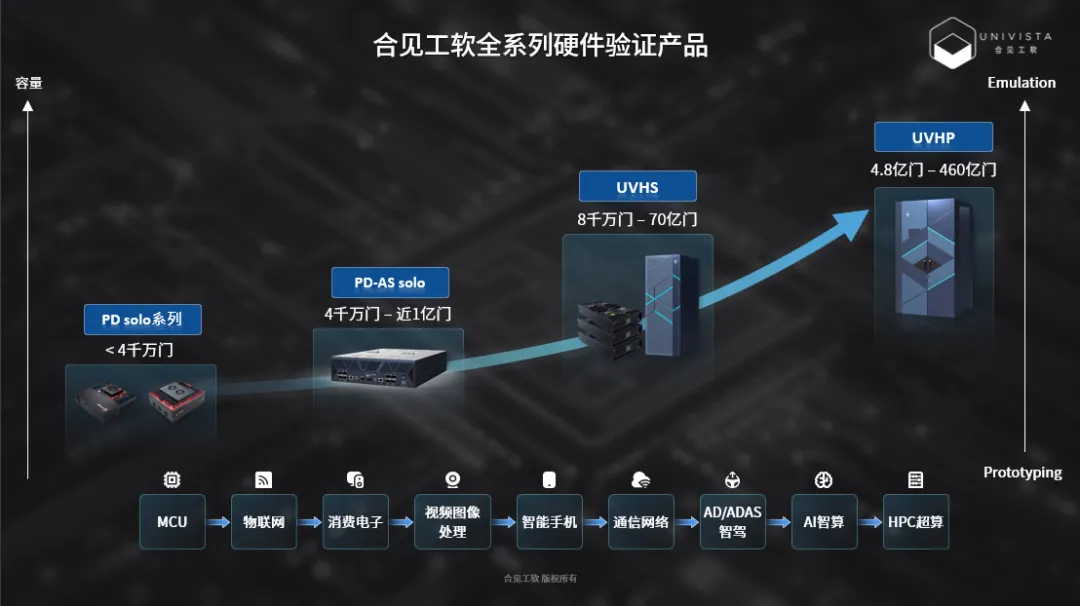

　　以合見工軟的數字驗證硬件平臺來看，自成立以來歷經了多代產品的演進與迭代，現如今已具備完整的全系列硬件驗證產品線，包括了針對中小規模原型驗證的Phine Design系列（PD SOLO）、搭載AMD新一代Versal™Premium VP1902的單系統先進原型驗證平臺PHINE DESIGN Advanced Solo Prototyping（簡稱“PD-AS”）、適用于大規模ASIC/SOC軟硬件驗證的全場景驗證硬件系統UVHS、以及數據中心級超大容量硬件仿真加速驗證平臺UVHP系列，產品全線覆蓋了從4千萬到460億邏輯門級別的原型驗證及硬件仿真，可廣泛應用于MCU、物聯網、消費電子、視頻圖像處理、智能手機、通信網絡、AD/ADAS智駕、AI智算、HPC超算等領域。

　　特別是對于近年來規模較大的超算、智算和智駕等復雜SoC芯片設計和驗證挑戰，合見工軟2023年以來先后發布了UVHS和UVHP平臺，推動硬件驗證技術的創新。

　　UVHS集成了自主研發的全局時序驅動的全自動化流程智能編譯軟件UVHS Compiler，能在單一系統中運行原型驗證和硬件仿真兩種不同模式，來應對復雜多樣的SoC軟硬件驗證場景。還可以通過多臺系統級聯來支持多用戶、多主機的多模式混合使用，有效解決了其他不同模式方案之間相互切換跨度大、難度高、效率低、時間久的難題，由此實現更高效、靈活的軟硬件協同仿真，助力大規模芯片驗證項目的快速收斂。UVHS適用于追求卓越運行性能的軟件密集型的項目，其靈活的拆裝組合功能便于進行性能調優，同時配備了豐富的硬件外設，使得在實驗室或本地機房的部署更加便捷。

　　2024年推出的另一款重磅產品是數據中心級的硬件仿真加速平臺UVHP，其主要特點是高密度，能夠支持更大容量的硬件仿真需求。UVHP特別適合部署在異地遠端機房、數據中心、公有云或私有云等場景中。通過合見工軟針對本土客戶需求的技術創新，UVHP能夠更好地支持多用戶，并實現靈活的動態資源分配。此外，UVHP的編譯和運行過程是解耦的，即使項目中使用了眾多物理形態的速率適配器或子卡，用戶在編譯時也不會受到接口物理位置的限制，運行時可以動態靈活地安排資源。

　　同時，UVHP使用了和UVHS相同的編譯器軟件，其流程和腳本都是通用的，包括高速接口速率適配器、存儲模型套件、XTORs、接口子卡在內的外設也都可以通用的，因而用戶的設計數據與環境可以在UVHS和UVHP間靈活遷移。

　　UVHP基于合見工軟自主研發的新一代專有硬件仿真架構，采用先進的商用FPGA芯片、獨創的高效能RTL綜合工具UVSyn、智能化全自動編譯器，以及豐富的高低速接口和存儲模型方案，總體而言，其具備以下幾方面的優勢：

　　該平臺將硬件仿真系統的算力提升至數據中心級別，為國產自研硬件仿真器中首家可擴展至400億邏輯門規模級別以上的產品，性能可與國際先進產品相媲美。

　　系統規模支持1.6億門到460億門資源靈活擴展調配。

　　編譯與運行解耦，通過動態資源分配映射，已編譯好的工程可靈活分配可用資源來運行。

　　支持多用戶，最多可支持150個用戶并發。

　　高效能的編譯設計方法學，通過全自動高并發編譯技術及參考增量編譯技術，實現高效率編譯及迭代。

　　支持多樣化調試手段，包括Record&Replay,Save&Restore,RTP Trigger FVD(Full Visibility Debug),Fast FVD（FFVD）等。

　　同時，UVHP在配套的外設方案上，支持UV XTOR系列協議交易器、UV SA系列高速接口速率適配器、UV DC系列低速子卡等接口。此外，UVHP通過高達9TB的片外擴展存儲來支持HBM3e、DDR5、LPDDR5、GDDR6、UFS4、eMMC5.1等豐富的UV MMK系列存儲模型。為了滿足硬件仿真中大量的調試需求，UVHP還提供了高達18TB的調試存儲器，確保在各種使用模式下都能滿足驗證需求。

　　UVHP支持多種驗證模式，包括純硬件ICE環境、XTOR和Hybrid等方案，為芯片系統級軟硬件協同設計及驗證提供了強大的算力支持。結合合見工軟的虛擬原型、數字仿真器、驗證管理等既有產品組合，UVHP已全面覆蓋數字芯片驗證全流程的全場景需求，顯著提升了項目的收斂效率。

　　除了UVHP，合見工軟2024年還推出了另一款重要產品——商用級單系統先進原型驗證平臺PHINE DESIGN Advanced Solo Prototyping（PD-AS）。該平臺搭載AMD新一代超大自適應SoC——AMD Versal™Premium VP1902 Adaptive SoC，滿足單片原型驗證系統在億門級產品領域的用戶需求，能夠靈活適應各種驗證場景的需求。

　　從UVHS全場景硬件驗證平臺到最新的超大容量數據中心級硬件仿真平臺UVHP，合見工軟始終致力于解決用戶面臨的各種實際挑戰。曹夢俠指出，合見工軟的UVHS/UVHP旨在通過核心技術創新，縮短客戶芯片驗證項目的時間，從而加快產品上市進程。具體來說，合見工軟主要從以下五個方面著手：

　　縮短功能驗證的時間：Time-to-Functional-Signoff；

　　優化編譯時間：Time-to-Bitfile；

　　提升運行性能以縮短任務執行時間：Time-to-Task；

　　縮短波形獲取時間以加速調試收斂：Time-to-Waveform；

　　軟件及系統開發左移，以縮短項目周期：Shift-Left。

　　在Time-to-Functional-Signoff方面，因為合見工軟本身也是國內主流的IP供應商，提供了當前主流設計需要的各種高速接口IP和存儲IP。

　　我們IP設計團隊不僅設計design IP，還將豐富的經驗應用于開發硬件平臺上的驗證方案，使用戶能夠快速搭建驗證系統。我們提供了PCIe5、CXL2.0、以太網、MIPI/eDP等多種高速接口速率適配器方案，將低速率的FPGA平臺與高速的真實場景設備互聯，確保驗證的完整性，能夠滿足HPC、AI、汽車等當下主要的技術趨勢的應用需求，在行業里得到了廣泛部署。而且我們還和國內多家芯片設計公司深度戰略合作，結合行業最新的應用需要，創新開發了很多業界之前沒有的新方案。比如在某頭部AI算力公司的應用案例中，面向LLM訓練場景的scaling out多卡組網的實際應用，UVHS可支持基于高帶寬以太網的大型組網，既可以測試單卡的全功能，也可以將異步的多卡通過以太網速率橋加真實交換機組成更大的全網絡系統，以模擬智算多卡組網系統。

　　同樣的，合見工軟也有世界一流的存儲控制器IP和存儲模型開發團隊，在合見工軟成立以來陸續開發了DDR5/4/3、LPDDR5/4/3、HBM3e/3/2e、GDDR6等先進方案，用戶群體廣泛，也是合見工軟主要的技術優勢之一。

　　另外，合見工軟在硬件平臺上提供集成了IP和驗證方案的Demo，客戶可直接沿用方案作為參考設計，從而大幅降低集成的時間成本。

　　在Time-to-Bitfile方面，UVHS/UVHP共用了強大的智能編器譯軟件，其內置先進的時序分析引擎，可以從各個維度提升編譯效率。

　　首先，采用并行編譯技術，通過大量任務并行處理來縮短整體編譯時間，這一策略貫穿整個編譯流程。

　　其次，引入了Bringup模式，適用于項目初期。該模式允許硬件平臺團隊快速打通流程并生成bitfile，雖然在此過程中可能會犧牲部分性能和硬件資源，但能夠在更短的時間內得到bitfile，使軟件團隊能夠盡快啟動任務。合見工軟的研發團隊突破了傳統FPGA芯片的邊界，深入到芯片內部的die級別，開發了多種die級別的算法。

　　第三，Performance模式在Bringup模式的基礎上進一步優化，進行性能和面積的調優，從而提升硬件平臺的運行效率。在這兩種模式中，合見工軟的編譯器都配備了強大的自動分割引擎，使得大容量系統也可以從全局視角求解到最優的分割結果。

　　最后，參考增量編譯技術能夠更多地復用前次編譯的結果和方法，從而進一步縮短編譯時間。

　　在Time-to-Task方面，UVHS/UVHP開發了存檔與恢復功能，顯著提高了驗證項目的整體運行效率。一方面，用戶可以在特定的運行節點進行存檔，之后重載之前的存檔后，可加載不同的測試項，從而節省總體運行時間；另一方面，可以將較長的系統測試場景拆分成更小的段落，以更小的時間顆粒度進行分時復用，最大化硬件平臺的使用效率。

　　在Time-to-Waveform方面，通過存檔&恢復、錄制&回放、實時觸發和快速全波形等一系列高效調試組合拳，大幅縮短有效波形的獲取時間，從而縮短整個調試周期。運行過程使能全信號可見模式能夠直接生成波形，無需重新編譯，大幅提升了調試效率。

　　在Shift-Left方面，統一的編譯器可以讓Emulation到Prototyping更絲滑的切換，在項目早期和中期使用Emulation模式進行RTL調試的快速收斂，初期的軟件開發及測試任務在這個階段即可進入。待中后期軟硬件聯調的任務量進一步加重后，Emulation的性能已然不夠，這時候使用Prototyping模式可以更高性能運行，提升效率。如果遇到需要深度debug RTL的場景，又可以切回到Emulation去抓RTL波形來深挖底層的問題，這樣一體雙模的形式可賦能軟件開發及調試快速收斂，縮短整個項目的周期。

　　以上是硬件平臺上合見工軟的諸多創新。同時，合見工軟自研的虛擬原型平臺UniVista V-Builder/vSpace提供了更高階的方法學工具，使軟件團隊能夠在項目早期、RTL尚未完善時便開始開發工作。該套件突破了傳統的基于真實硬件的軟件開發與測試限制，解決了軟硬件解耦難題。UniVista V-Builder/vSpace可以進一步與UVHS/UVHP相結合，構筑芯片級全功能驗證的混合平臺UV Hybrid，借助虛擬原型及混合原型，可以讓用戶在開發效率、驗證精確度、硬件資源使用成本等諸多需求上找到優化平衡點，進一步推動芯片產品加速面市。

　　除了硬件驗證工具不斷整合迭代，合見工軟軟件仿真驗證平臺也在不斷升級完善，包括數字仿真工具UniVista Simulator(UVS)、數字調試工具UniVista Debugger(UVD)和驗證效率提升平臺UniVista Verification Productivity System(VPS)。這些工具在2021年和2022年已陸續面市，去年合見工軟對這些工具進行了版本升級，主要在功能上補足了特定場景下的特性增強，使其支持度更加全面。同時，性能提升方面也做了大量升級，目前這些工具已達到國內領先技術水平，下一步目標是向世界級一流產品看齊并實現超越。

　　合見工軟將持續通過數字驗證全流程的創新，為芯片設計行業賦能，加速HPC超算、AI智算、AD/ADAS智駕、智能手機、5G通信等新質生產力的可持續發展和創新進程。
