　　華大九天：EDA助力分立器件設計-制造協同發展


　　2023年7月20日，第十七屆中國半導體行業協會半導體分立器件年會暨2023年中國半導體器件技術創新及產業發展論壇在杭州開幕，華大九天高級產品總監劉曉明受邀出席，并發表題為《EDA助力分立器件設計-制造協同發展》的技術演講。

　　

　　華大九天高級產品總監劉曉明

　　分立器件是半導體市場的重要組成部分，包括功率，信號處理，光電傳感等不同器件類型，在通訊，汽車，計算機，物聯網等領域都有廣泛應用。分立器件廠商會從材料，結構及工藝等環節優化制造工藝，滿足多樣化的市場需求。但這些優化的目標，可歸納為更高的性能，更高的可靠性，更高的良率。EDA作為設計和制造的橋梁，將助力分立器件市場設計與制造的協同發展。

　　劉曉明在分享中指出，從設計的角度看，分立器件面臨諸多挑戰。不同材料及結構的器件，需要多樣化的模型支持，例如第三代半導體材料的高頻器件，需要更多的模型創新；分立器件版圖的圓弧等復雜圖形設計，也是傳統 EDA工具難以繪制的，這也給EDA版圖工具提出了新的要求；當器件設計出來后，功能滿足要求還不夠，尤其是車規和工控應用領域，還有需要產品有更高的可靠性，這需要工具能夠精確及高效率的分析；當完成分立器件設計，交付數據到晶圓制造時，如何在一個晶圓上，通過合理的排版產生更多的器件，直接影響器件的單位批次的產量，這也是設計者關心的問題。

　　針對以上問題，華大九天從最初的器件設計到最后的量產提供了對應的解決方案。器件模型提取方面，可通過參數化的test pattern設計，測試及建模，高效完成電學模型提??；器件可靠性方面，可通過量化分析的手段直觀的體現器件可靠性問題；在制造環節，通過專業化的設計規則檢查，保證圖紙能夠正確交付；在制造的掩膜板交付環節，通過圖層計算與最優化排版提高生成效率及單位批次器件產量；最后，系統層面，可利用華大九天在模擬及射頻領域系統的仿真，實現器件與系統的協同仿真，并從系統的視角來去評判和指導分立器件設計及優化。

　　華大九天EDA工具在分立器件領域已經做出諸多應用和嘗試：

　　首先，在器件模型提取領域，華大九天可提供一套完整的與模擬及射頻芯片相兼容的器件模型的提取與驗證的流程。在這個流程中，可同時支持CMOS, BCD及各種第三代半導體材料器件的提取。在器件可靠性方面，工具可基于老化及寬溫等測試數據，實現模型的擴展，并結合各類器件模型，高效地完成數據擬合與優化。從應用角度看，器件最終是要工作在不同的環境中，以車規芯片為例，其需要支持——55度及125度的環境。例如在中國黑龍江“中國寒極”的極低溫度下，器件是什么樣的特性，需要我們從器件的角度來先做量化分析。總之，這套工具可結合不同材料，器件結構，寬溫，高壓，老化等數據，完成全面的模型提取與驗證。

　　為了幫助器件設計者高效地獲取精確的電學模型，華大九天基于參數化單元技術，還可提供自動化的test pattern生成方案，并結合設計服務業務，為設計者提供一站式模型提取與驗證解決方案。

　　

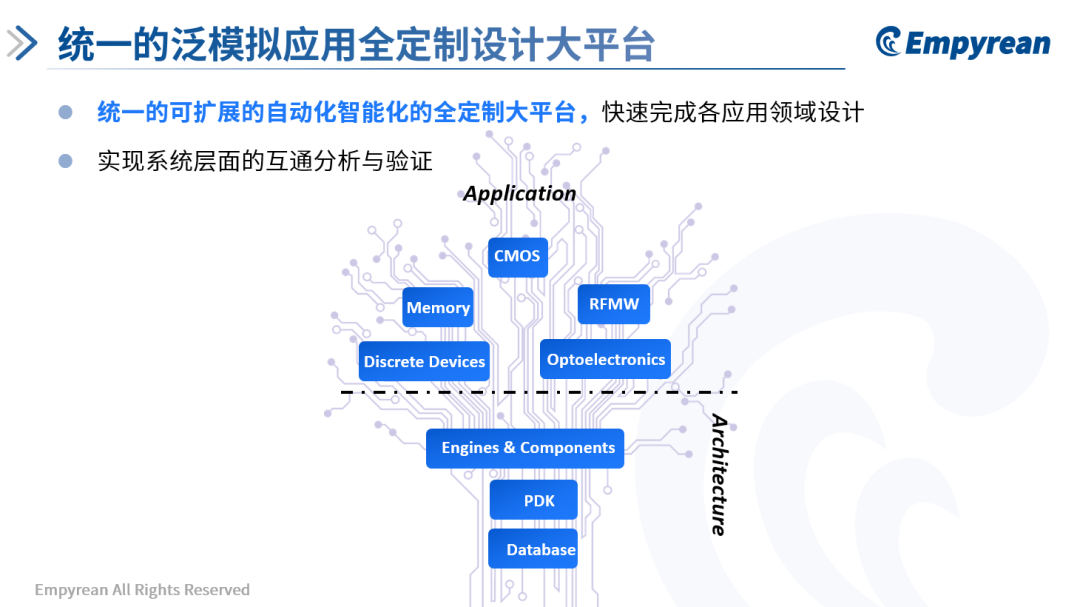

　　分立器件最終需要與其它器件構成電路系統，為了適應未來的系統設計，華大九天基于融合的思想，提出了構建統一的“泛模擬應用全定制大平臺”概念。在這個大平臺上，工具基于統一且開放的數據庫，針對模擬、射頻、分立器件、存儲、光電等不同領域的工藝要求，提供統一且兼容的PDK，并針對不同領域的設計特點，開發對應的功能及模塊。因為，這些應用的底層數據是相通的，所以工具可以把分立器件和與其匹配的模擬電路，射頻電路等做綜合分析，并從系統的角度來做一個分立器件性能的評判。

　　在上述全定制設計大平臺上，版圖工具可支持各種復雜的版圖規則功能，也可通過復雜的數學函數完成曲線及圓弧的繪制。在具體的操作方法層面，也有很多好用的小功能。比如，高壓器件需要有保護環，而保護環不能是矩形，應該設計成圓角，華大九天的版圖工具可自動完成矩形保護環到圓角保護環的轉換。此外，版圖工具還可利用圖層邏輯運算批量化產生圖形。光電器件為了傳輸光信號，需要利用圓弧的光波導做器件結構設計，版圖工具可引用Python函數，完成精細的圓弧類器件設計。

　　

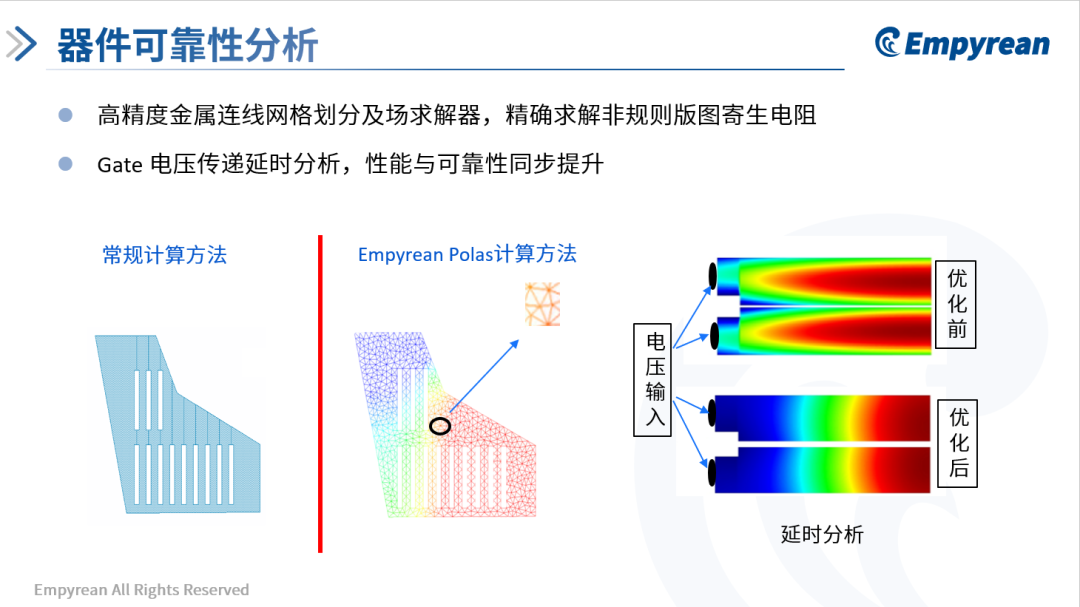

　　在可靠性分析方面，華大九天可對功率型分立器件的電源走線做精準的量化分析。不同于傳統的利用矩形網格及方塊電阻計算金屬線網的方法，華大九天的Empyrean Polas?利用高精度自適應網格剖分技術，精確還原電源網絡電阻分布，然后基于電源網絡做量化的可靠性分析。例如，當信號從pad傳遞到多個并聯的器件時候，工具可以計算各個器件導通的延時分布。對于垂直結構的器件，工具可結合晶圓制造工藝上的每一個圖層及其立體結構做這種精確的的電阻提取，如果分立器件通過金屬引線連接PCB，工具也可計算引線的電阻。利用精準的電源網絡及器件內部圖層通路電阻，工具可對分立器件做完整的導通電阻計算，并通過電壓降及電流密度分析，指導器件版圖的設計與優化。

　　版圖設計及分析后，還需要進行設計規則檢查。在傳統的CMOS芯片設計領域，各家Foundry會提供標準的設計規則，但在分立器件領域，器件廠商會根據不同的市場需要來定制工藝，設計規則也會挑戰，這也給設計者帶來了難題。華大九天的工具可提供界面化的設計規則平臺，幫助設計者條理清晰的書寫設計規則。完成設計規則書寫后，工具可自動生成測試圖形驗證設計規則的正確性。在版圖驗證環節，工具通過引擎上的算法優化，可實現圓弧圖形的高效檢查，降低偽錯數量。在報告查看時，工具可將錯誤結果生成網頁格式的報告，便于多個團隊間的數據傳遞和交流。在版圖改版時，工具可通過雙窗口實現版本間差異的直觀比較。

　　當設計版圖交付生產時，需要做生成制造的掩膜板。華大九天的工具可利用圖形計算技術，逐層產生掩膜版圖層數據。當器件在原型的晶圓上排版時，設計者會面臨如何排版的問題，器件陣列向各個方向移動一點，都會有新的器件進入或超出邊界，這是一個最優化排版問題。EDA工具，可以通過最優化算法計算，完成最優排版，在一次生產過程中，產生更多的分立器件。

　　在泛模擬芯片設計領域，華大九天可提供SPICE模擬電路仿真器，也可提供射頻電路的仿真器。利用全定制大平臺以及仿真器，工具可將分立器件，模擬電路、射頻電路，以及光電電路在一個統一的系統做仿真分析，并從系統指標層面上，實現對分立器件設計的指導。

　　目前，分立器件行業更多的沿用CMOS電路設計EDA工具。隨著市場需求的多樣化，其設計方法也需要進一步的創新。CMOS電路設計在從自動化走向智能化，分立器件設計領域，也可利用AI技術做進一步的探索，比如模型提取，版圖自動生成，可靠性分析等。華大九天也會做更多嘗試，助力分立器件設計與制造協同發展。

　　北京華大九天科技股份有限公司（簡稱“華大九天”）成立于2009年，一直聚焦于EDA工具的開發、銷售及相關服務業務，致力于成為全流程、全領域、全球領先的EDA提供商。

　　華大九天主要產品包括模擬電路設計全流程EDA工具系統、射頻電路設計 EDA 工具、數字電路設計EDA工具、平板顯示電路設計全流程EDA工具系統、晶圓制造EDA工具和先進封裝設計EDA工具等軟件，并圍繞相關領域提供技術開發服務。產品和服務主要應用于集成電路設計、制造及封裝領域。

　　華大九天總部位于北京，在南京、上海、成都和深圳設有全資子公司。
