　　用于自動化介入治療!澳門大學研發多機器人磁導航與多節磁控軟體機器人系統

　　在現代城市化和生活方式不斷改變的背景下，心血管疾病(如動脈硬化、腦血栓等)已成為全球范圍的主要健康威脅?，F(xiàn)有心血管微創介入手術主要依靠醫生手動操作導管來完成，該手術對醫生的操作經驗要求較高，并且易受X-ray的輻射傷害。為克服該難題，澳門大學科技學院智能與微納系統實驗室的李政陽博士、徐青松教授研制出一種多機器人協作磁導航系統，并提出一種多節磁軟體機器人用于血管介入手術，有望以自動化的方式代替現有的手動介入方案。相關成果以Multi-Section Magnetic Soft Robot with Multirobot Navigation System for Vasculature Intervention為題發表在中國科技期刊卓越行動計劃梯隊期刊Cyborg and Bionic Systems上。


　　圖1.多機器人協作磁導航與多節磁軟體機器人系統

　　▍研究背景

　　近十年來，軟體機器人因其靈活性和快速響應性得到長足發展，并促進了在微創手術中的廣泛應用。尤其在心血管介入手術中，傳統方法采用手動操控的導管在X-ray造影成像的引導下將藥物/支架輸送到靶點（如血栓和動脈瘤等），然而該方法要求介入科醫生擁有很高的操作技巧，而且醫生與病人遭受輻射損傷。為解決上述手動介入方法的缺點，自動化的機器人輔助血管介入提供了一種新途徑。然而，現有的線驅動導管機器人具有一定局限性（如線驅動的遲滯特性和較粗的結構尺寸），限制其應用于更具挑戰性的體內場景，例如微小血管的介入治療。

　　▍主要挑戰

　　磁控軟體機器人（Magnetic Soft Robots）具有優于線驅動的小型化和非接觸式遙操作磁控制的特點，成為新的研究熱點。研究人員嘗試運用磁控軟體機器人進行自然腔道內和血管內手術，但是仍有若干關鍵挑戰需要解決。

　?。?）由于人體血管的分布復雜，最近出現了關于磁控軟體機器人的設計研究，以滿足微創介入手術的要求。這些磁控軟體機器人試圖改變傳統磁軟體機器人的單管形狀結構，采用多節/同心管、變剛度、螺旋形等，以提高臨床療效等相關功能，這些設計均需通過實驗以檢驗在復雜介入手術中的可行性；

　?。?）軟體機器人的逆運動學建模可以采用分段常曲率理論（PCC）、歐拉-伯努利理論（E-B）等。當考慮外部載荷（例如磁力/力矩）時，PCC和E-B理論因其離散化而不適用于動態血管內的應用。考慮到多節結構的特點，所期望的復合曲率和工作空間應在優化過程中同時解決；

　?。?）固定式的磁導航系統應用于介入手術時存在工作空間有限、占地規模較大等缺點，而移動式磁導航系統具有遠距離傳輸?shù)膬?yōu)點，且具有高靈活性、可移動性等優勢。然而，采用多機器人磁導航系統來控制與追蹤在血管中的磁軟體機器人仍具有很大挑戰。另外，冗余的多自由度運動增加了控制系統的設計難度。

　　因此，需要結合多節磁軟體機器人與多機器人磁導航系統的特點，針對性地進行運動學建模與控制器設計，并通過在模擬介入環境中，驗證所提出方法的可行性。

　　▍主要發現

　?。?）提出一種由多機器人磁導航系統導航的新型多節磁軟體機器人，用于超聲引導的自動化血管內介入手術（圖1）。

　?。?）構建了基于優化的Cosserat Rod的多節磁軟體機器人運動學模型，分析了其在移動非均勻磁場驅動下動態模型的最優規劃（圖2）。

　?。?）對于多機器人磁導航系統開發了基于二次規劃（QP）優化的分級運動控制器，以規劃各機器人與磁控軟體機器人的理想運動軌跡。


　　圖2.基于Cosserat Rod理論的多節磁軟體機器人在不同狀態下的運動學建模

　　▍核心技術亮點

　?。?）多機器人磁導航系統與磁控軟體機器人設計與工作原理：多機器人輔助導管介入系統（CMNS）的設計旨在實現自動化的血管內介入治療。該多機器人輔助導管介入系統由磁控軟體機器人（MS-MSR）、外部移動磁場機器人（MMAM）、體外移動超聲機器人（MUNM）、進給運動機器人（MLAM）等多個機器人組成(圖1)。磁控軟體機器人由兩段不同直徑的PDMS套管組成，每根軟管的末端集成一個永磁體，所產生的磁力/力矩使磁控軟體機器人彎曲。

　　（2）基于Cosserat Rod的磁控軟體機器人優化建模：由于多節磁控軟體機器人在介入術中靶向應用時，其運動學求解需要準確、快速、穩定的數值化方法，并能夠解決大撓度、接觸和摩擦等問題。作者在考慮計算效率的同時，術中建?；贑osserat Rod提出了一種形狀特性模型，將磁控軟體機器人作為細長桿或梁，在優化控制方面采用勢能最小化，以求得最優解（圖2）。

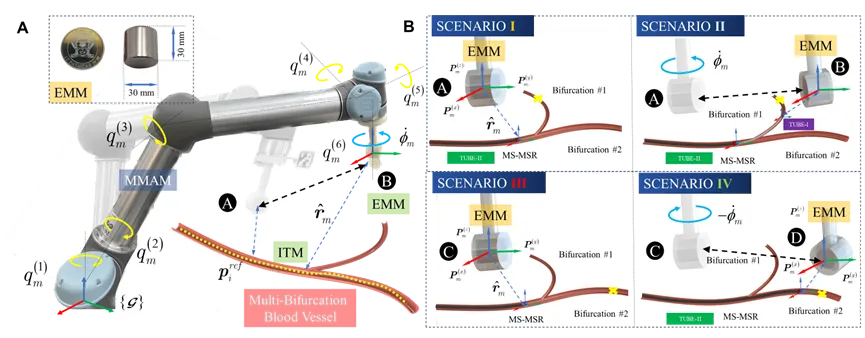

　　圖3.考慮介入運動的移動磁源與磁軟體機器人的運動規劃

　?。?）移動非均勻磁場與磁控軟體機器人在血管環境中的作用：將永磁體集成于多自由度機械臂的末端，使其產生非均勻驅動磁場，同時磁控軟體機器人在人體的血管中運動，當運動到血管的分叉位置時，通過磁力/力矩與距離間的關系，對移動機械臂進行位移規劃，以使磁控軟體機器人選擇正確的血管分支，從而到達靶點（圖3）。

　　（4）基于二次規劃（QP）的多機器人控制系統設計：多機器人磁導航系統由多個子機器人組成，需要協同運動才能完成介入手術。由于系統中存在多自由度的運動，而且各個子模塊間的運動相互耦合，因此需要一種高效的控制算法來實現協同運動，避免碰撞，以保持同步。為解決這一多機器人冗余系統的協同運動問題，研究團隊提出一種基于二次規劃的多機器人協作控制器，以解決多機器人系統中存在的協同運動、碰撞避免和同步保持的優化問題（圖4）。


　　▍實驗驗證

　　為驗證及定量評價多節磁軟體機器人的運動學和動力學特性，作者通過力測試實驗確定撓度與近端固定的關系，以驗證基于優化后的Cosserat Rod模型。結果表明，多節磁控軟體機器人能夠穩定地跟蹤參考軌跡，其每個尖端軌跡的跟蹤誤差分別為1.32 mm和1.86 mm，標準差為0.45 mm（圖5）。

　　由于多節磁軟體機器人可以實現多曲率彎曲，研究團隊采用一系列3D環來模擬約束和復雜的環境運動，進一步驗證了其動態靈巧性。例如，進行了由非均勻旋轉磁場導航的血管內環境測試實驗。結果表明，多節磁控軟體機器人可以在3D多環結構中精確地進行導航，并到達目標位置（視頻1）。在10次實驗中，平均穿環完成時間為96.50±2.42 s。

　　視頻1.通過三維曲折路徑穿環實驗驗證多節磁軟體機器人的自主導航能力

　　視頻2.磁導航與超聲跟蹤下多節磁軟體機器人在的體外血管模型介入實驗

　　此外，為了驗證所提出的多節磁軟體機器人和多機器人磁導航系統在血管內的控制與介入效果，進行了體外磁導航和超聲術中跟蹤的實驗驗證。多節磁控軟體機器人在一個多分支血管模型中進行介入運動（視頻2）。通過移動磁源不斷調整其姿態，將多節磁控軟體機器人納入有效磁場范圍內。采用所提出的優化的Cosserat Rod模型對術中多節磁控軟體機器人形狀進行估計。與未優化的方法相比，其計算時間為0.23 s，平均估計誤差為3.35?。結果表明，多節磁控軟體機器人能夠在多機器人磁導航系統的引導下到達預定靶點。

　　▍未來展望

　　總結而言，本文主要貢獻在于提出了一種多機器人磁導航系統與多節磁控軟體機器人系統，對其進行優化建模與控制。通過實驗研究，研究團隊成功驗證了多機器人協作手術機器人系統在超聲引導下的高效操作。該系統憑借精確的控制和實時的監測，能夠確保導管沿預定路徑精準移動，保障手術操作的安全性和成功率。該技術突破為自動化介入手術領域提供了一種可靠的導航和控制解決方案。

　　論文信息：Zhengyang Li,Qingsong Xu*.Multi-Section Magnetic Soft Robot with Multirobot Navigation System for Vasculature Intervention.Cyborg Bionic Syst.2024;5:0188.DOI:10.34133/cbsystems.0188

　　論文地址：https://spj.science.org/doi/10.34133/cbsystems.0188
