　　東芝低導通電阻車規N溝道MOSFET為車載設備賦能



汽車智能化的發展使車用MOSFET蘊含巨大增量空間，據相關數據顯示，在ADAS、安全、信息娛樂等功能的不斷迭代下，單車MOSFET使用量可達200-400顆，前景廣闊。

　　也就是金屬-氧化物半導體場效應晶體管，外形與普通晶體管差不多，但具有不同的控制特性，主要是通過充電和放電來切換或放大信號。東芝在MOSFET方面擁有豐富的經驗，旗下有多種產品線。此次推出的用于車載的40V N溝道MOSFET——SSM6K804R是對公司既有產品的擴充。該產品的最大亮點是滿足AEC-Q101標準，最高結溫達175℃，能滿足車載設備的應用需求。

　　什么是N溝道MOSFET？

　　在MOSFET中，溝道和柵極通過薄的SiO2層分開，形成了隨柵極電壓變化的電容。因此，MOSFET就像MOS電容器一樣工作，通過輸入柵極到源極電壓進行控制，所以，MOSFET也可以用作壓控電容器。MOSFET的結構類似于MOS電容器，因?yàn)樵撾娙萜髦械墓杌荘型的。

　　分為四種類型，分別是P溝道增強型、N溝道增強型、P溝道耗盡型和N溝道耗盡型。

　　溝道MOSFET包括位于源極和漏極端子中間的N溝道區，它是一個三端器件，其端子為G（柵極）、D（漏極）和S（源極）。在N溝道MOSFET晶體管中，源極和漏極是重?fù)诫s的N+區，而主體或襯底是P型的。

　　器件的基本特性

　　

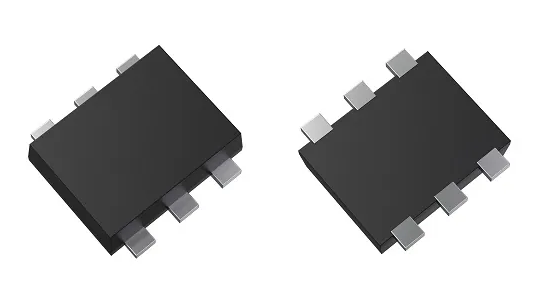

　　東芝40V N溝道

　　其主要特性如下

　?。?）采用業界領先低導通電阻降低功耗：RDS（ON）＝18mΩ（最大值）（2）TSOP6F通用封裝：尺寸為2.9mm×2.8mm×0.8mm，安裝在FR4環氧樹脂板上，尺寸為25.4mm×25.4mm×1.6mm，銅焊盤645mm2，降低了飽和熱阻，額定功耗僅為（3）4.5V驅動

　?。?）漏極-源極低導通電阻：RDS（ON）=12mΩ（典型值）（@VGS=4.5V）；RDS（ON）=9m?（典型值）（@VGS=10V）（5）最高結溫175℃

　?。?）通過AEC-Q101認證

　　功能特性分析

　　采用新工藝制造，與具有相同最大額定值的產品相比，它在TSOP6F級封裝中實現了業界先進的低導通電阻，在4.5V柵極-源極電壓條件下，最大導通電阻為18mΩ。

　　此外，扁平引線封裝提高了芯片安裝能力，有助于降低熱阻。該產品額定功耗僅為1.5W，有助于降低設備能耗。

　　與東芝同等額定功耗的SOP-8封裝產品相比，TSOP6F封裝產品安裝面積約減小70%，有助于減小設備尺寸。此外，產品符合AEC-Q101標準，能夠滿足汽車嚴苛的標準。

　　

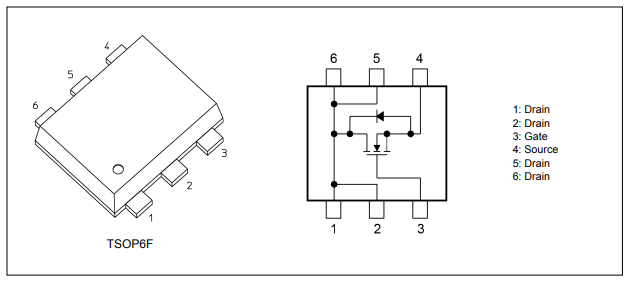

　　封裝和內部電路

　　產品應用方向

　　


　　應用電路示例

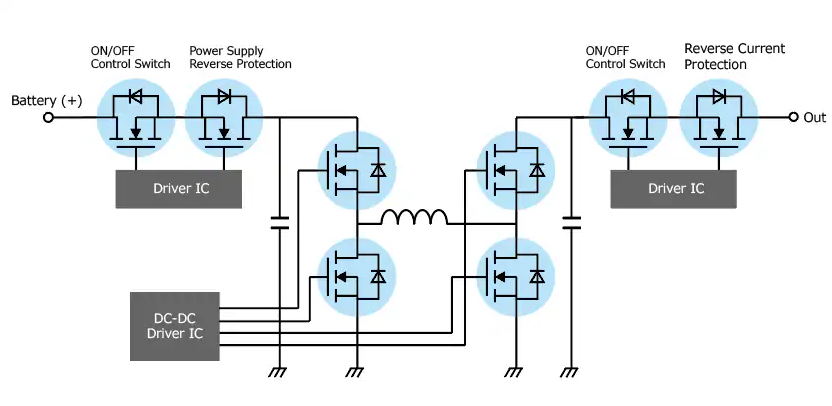

　　上圖是一個采用SSM6K804R的Boost-Buck DC-DC轉換器電路。升壓轉換器對輸入電壓進行升壓，降壓轉換器則對輸入電壓進行降壓。這兩種轉換器都適用于特定的應用范圍，不過，某些應用需要根據特定條件或迎合特定操作場景同時對輸入電壓進行升壓和降壓。在這種情況下，使用兩種轉換器并不理想。因此，常見的做法是使用一個DC-DC轉換器，根據應用使用相同的電路對電壓進行升壓或降壓，將電壓提供給需要更高或更低電壓的設備。

　　除了DC-DC轉換器，SSM6K804R還適用于車載設備中的反接保護、負載開關、電源管理開關等應用，在降低設備能耗的同時，有助于減小設備尺寸。
