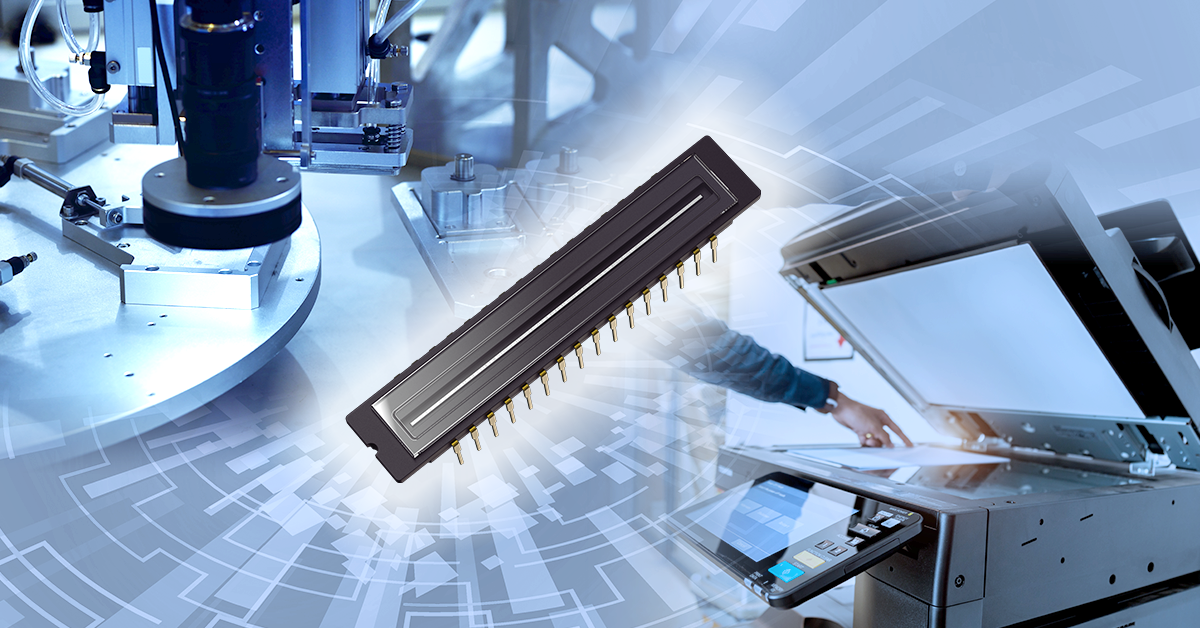

東芝的新款低隨機噪聲鏡頭縮小型CCD線性圖像傳感器，有助于提高A3多功能打印機等設備的圖像質量



中國上海，2025年8月5日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出一款面向A3多功能打印機的鏡頭縮小型[1]CCD[2]線性圖像傳感器“TCD2728DG”。這款傳感器內置7,500個圖像傳感元素數量[3]，支持A3多功能打印機。與東芝現有TCD2726DG產品相比，降低隨機噪聲（NDσ）[4]的效率更高。該產品于今日開始支持批量出貨。





商業辦公對高速、高分辨率復印和掃描大量不同類型文檔的需求日益增長。對于A3多功能打印機而言，尤其如此，提高圖像質量已成為一項重要課題，而抑制信號中的NDσ則至關重要。



與東芝現有產品TCD2726DG相比，TCD2728DG具有更低的輸出放大器增益[5]，可將隨機噪聲降低約40%[6]。這一改進可提高多功能打印機的圖像質量。新款CCD線性傳感器可實現高達100MHz（50MHz×2通道）的數據速率，可高速處理大量圖像，非常適合需要實時決策的檢測系統中的線性掃描攝像頭。







未來東芝將繼續擴大其線性圖像傳感器產品線，滿足日益增長的對高速、高分辨率成像及傳感技術的需求，為多功能打印機的掃描以及檢測設備的傳感應用提供有力支持。





  • 應用：
  • A3多功能打印機（分辨率為600dpi）
  • 各類檢測系統（半導體檢測設備和食品分選設備等）的7,500像素線性掃描攝像頭



  • 特性：
  • 隨機噪聲銳降約40%
  • 高速CCD線性圖像傳感器：數據速率＝100MHz（主時鐘頻率50MHz×2通道）（最大值）
  • 內置的時序發生器電路與CCD驅動電路[7]有助于簡化系統開發





  • 主要規格：

（Ta＝25°C）

器件型號

TCD2728DG

電源電壓（工作范圍）（V）

VAVDD、VDVDD、VCKDVDD：3.1至3.5

VVDD10：9.5至10.5

隨機噪聲NDσ（mV）

1.9

像素尺寸（μm）

4.7×4.7

圖像傳感元素數量

7,500個元素×3行

數據速率

最大值

100MHz（50MHz×2通道）

封裝

WDIP32

其它／更多特性

時序發生器電路、CCD驅動電路




注：

[1] 用光學鏡頭縮小圖像并將其投射到CCD或CMOS圖像傳感器上的方法。

[2] CCD：電荷耦合器件。

[3] 在600dpi分辨率下掃描A3尺寸短邊（297mm）所需的像素數。

（dpi（每英寸點數）：每英寸劃分數）

換算為英寸的A3尺寸：297mm/25.4mm≒11.7英寸

11.7×600＝7,020像素⇒留出余量后，7,500像素

[4] 影響圖像質量的不規則噪聲。

[5] 調整輸出信號放大率的電路。放大倍數與噪聲成正比。

[6] 與東芝現有產品TCD2726DG的對比。東芝測量的值。

[7] 產生驅動線性圖像傳感器所需信號的電路。



*本文提及的公司名稱、產品名稱和服務名稱可能是其各自公司的商標。

*本文檔中的產品價格和規格、服務內容和聯系方式等信息，在公告之日仍為最新信息，但如有變更，恕不另行通知。
