　　中國科學院物理研究所索鎏敏/劉剛欽/鄭慧婕Device：一體化電化學原位量子傳感裝置 | Cell Press對話科學家



　　

　　物質科學

　　

　　Physical science

　　

　　9月10日，來自中國科學院物理研究所/北京凝聚態物理國家研究中心的索鎏敏研究員團隊與劉剛欽研究員和鄭慧婕副研究員團隊合作在Cell Press細胞出版社旗下期刊Device上發表題為“Operando quantum sensing captures the nanoscale electrochemical evolution in batteries”的研究論文。團隊設計了一體化電化學原位量子傳感裝置，多線程傳感實現了高分辨電極內磁場的分布探測。研究將金剛石NV色心無損原位監測技術和電池結合，解決了NV色心和電池面臨的兼容問題。

　　

　　▲長按識別二維碼閱讀論文

　　

　　研究亮點

　　

　　設計了一體化電化學原位量子傳感裝置；

　　

　　實現了電極內納米微區磁場信號的原位跟蹤；

　　

　　多線程傳感實現了高分辨電極內磁場的分布探測。

　　

　　研究簡介

　　

　　電極顆粒是電池最小的功能單元，它們的工作狀態及均一性顯著影響電池性能。對納米微區活性物質進行原位傳感是理解其反應機制，探究失效機理，發展延壽技術，預測電池壽命的關鍵步驟。然而，由于缺乏具有足夠空間分辨率和靈敏度的實時、原位和非破壞性的傳感手段，監測納米微區電化學演化仍是極其挑戰的。

　　

　　近日，來自中國科學院物理研究/北京凝聚態物理國家研究中心的索鎏敏研究員團隊與劉剛欽研究員和鄭慧婕副研究員團隊合作研究，提出了一種基于金剛石量子傳感的電池內納米微區原位監測、無損表征方法，設計了原位量子探測-電池一體化方案，利用金剛石NV色心亞微米級空間分辨率以及其對磁場變化的高敏感性，實現了對電池活性物質物性納米微區原位探測，并且基于多線程測試的方式對磁場的空間分布進行了表征。團隊通過對Fe3O4電極上微區磁場的原位測量演示了該方案的可行性，發現電極內部明顯的微觀反應動力學差異，并證實了反應產物的超順磁特性。



　　

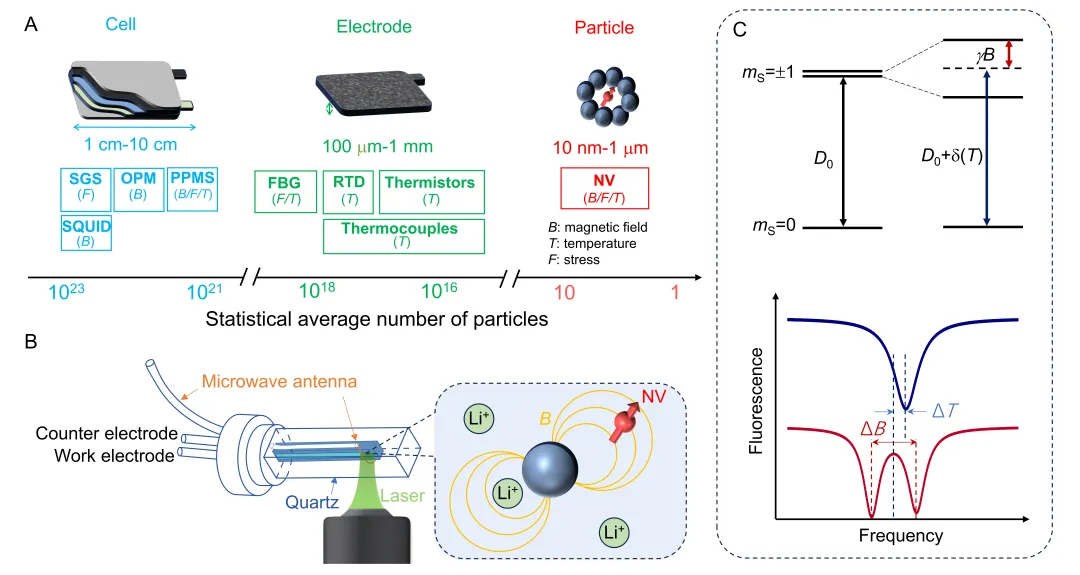

　　圖1. 基于金剛石NV色心的電池原位量子傳感示意圖。

　　

　　新一代電池傳感器的首要挑戰是傳感器的微型化，以實現亞微米級的空間分辨率和原位物性探測。與此同時，第二個挑戰是高空間分辨率和大檢測區域不兼容。僅聚焦于單個微區獲得的觀測數據并不能完全代表電池的整體衰退行為。簡單高效的解決方法是植入足夠多的非破壞性微型傳感器，同時實現多線程檢測，從而在大面積的電極范圍內描繪高空間分辨率的物理量分布。金剛石NV色心是一種滿足上述要求的量子探針。它是金剛石內部的一種發光點缺陷。包含NV色心的金剛石顆?？尚≈良{米級，使得該方案的空間分辨率可達10 nm，且可以大量布置在極片內。并且金剛石NV 色心通常以激光激發色心，然后通過微波共振采集信息的方式工作，這種無線信息傳輸?shù)姆绞奖苊饬俗呔€問題。而且金剛石化學性質非常穩定，對電池體系兼容性極好。上述優點使得金剛石NV色心作為電池傳感器具有遠大前景。

　　

　　圖1A展示了金剛石NV色心的分辨率優勢，圖1B展示了一體化電化學量子傳感裝置。圖1C展示了金剛石NV色心對環境物性變化的機制。當外界存在磁場時，簡并的金剛石NV色心電子自旋態ms = ±1會發生塞曼劈裂，使得可以與之發生共振的微波頻率增加，進而在光學磁共振（ODMR）譜上出現更多熒光波谷。溫度和壓力變化則會造成ODMR譜中心頻率的偏移。通過對ODMR譜的分析，可以反推金剛石NV色心所在點物理量的具體變化。



　　

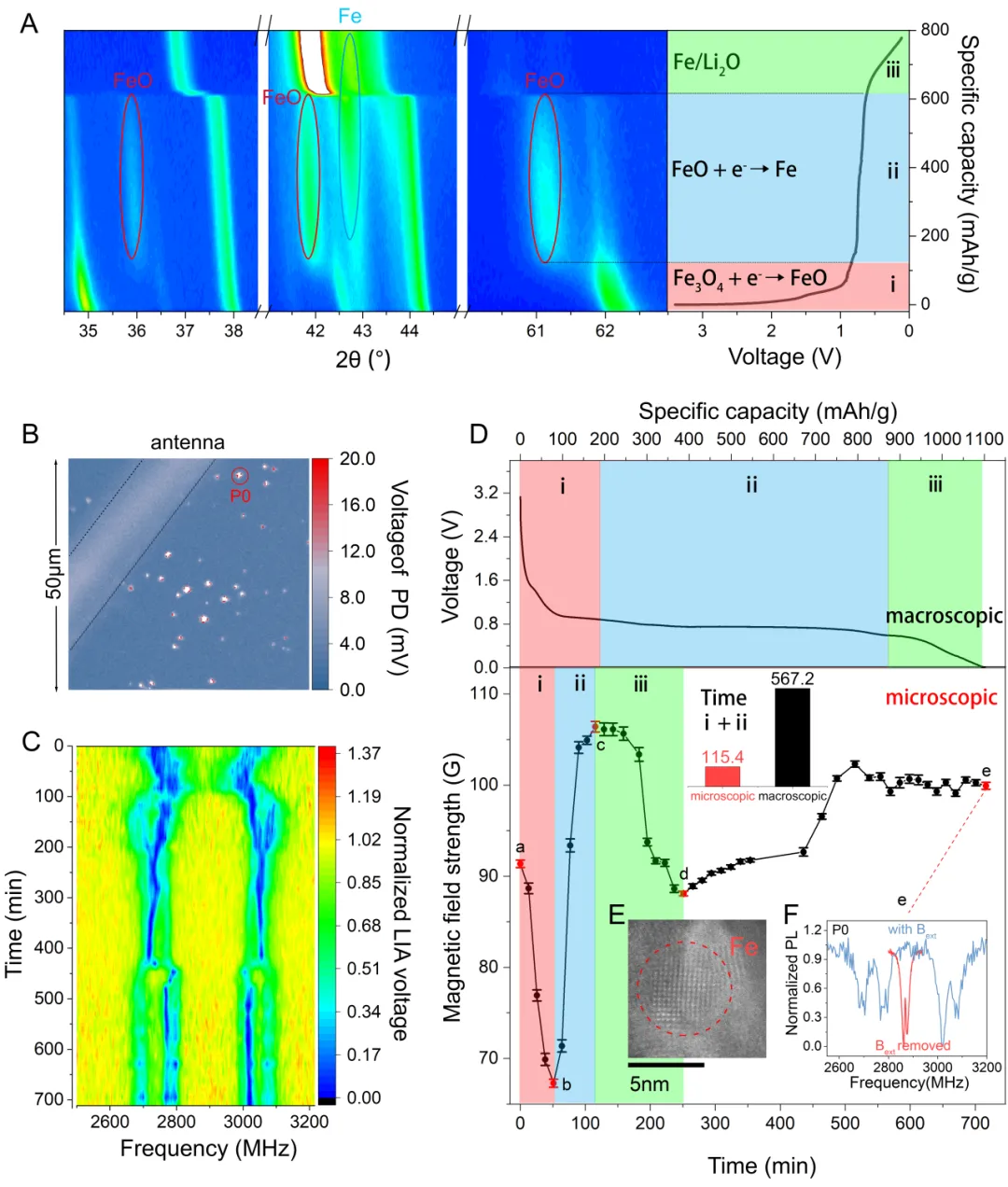

　　圖2. 對Fe3O4電極電化學演化過程的量子傳感檢測。

　　

　　圖2A的原位XRD的宏觀表征顯示Fe3O4會被逐漸還原成FeO最終還原成Fe單質。圖2B展示了Fe3O4極片中的NV色心熒光分布。圖2C是電池放電過程中原位采集的ODMR譜，據此計算出圖2D中的磁場大小。磁場先減弱后增強對應NV色心所在納米微區的Fe3O4被還原順磁態的FeO而后變成鐵磁性的Fe顆粒的相變過程。隨后的磁場減弱過程對應P0點附近微區Fe/Li2O的儲鋰機制。緩慢回升的過程則可能是P0點以外的FeO顆粒不斷還原成Fe，導致整個電極附近的磁場緩慢增強帶來的結果。圖2D同樣展示了電池的宏觀放電曲線，整個電化學反應從Fe3O4 → Fe用時567分鐘，遠高于P0點完全反應的時間，這說明電極內部存在非常明顯的反應動力學差異，各區域的電化學反應并不同步，在P0點形成鐵單質的時候電池極片內還有大量顆粒處于FeO態。

　　

　　此外，在原位磁場測試結束后，撤去外磁場再次對電極P0點的NV色心進行ODMR測試，發現其劈裂極小，說明該點幾乎沒有剩磁。這與鐵磁性的鐵在被外磁場磁化后，即使撤去磁場也會有較大剩磁的常識相悖。一個合理的推測是反應形成的Fe顆粒在常溫下粒徑較小而處于超順磁態。TEM照片確認了其典型粒徑在5 nm左右，和超順磁態的推測相符。上述實驗證明了基于金剛石NV色心的高分辨原位量子傳感技術在電池中應用的可行性。



　　

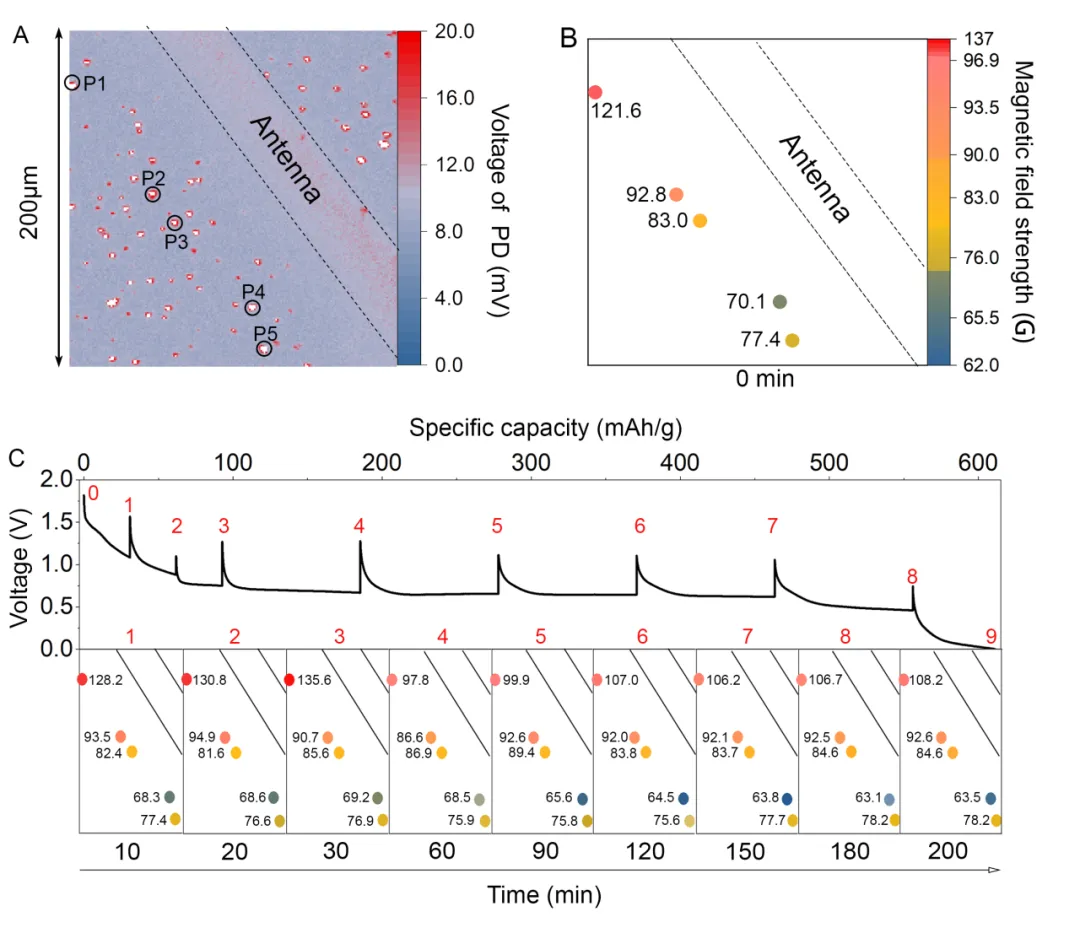

　　圖3. 電極內的磁場分布。

　　

　　微區傳感器雖然空間分辨率高，但通常會面臨另一個弊端，即探測區域不夠大。因此多線程探測的能力對于微區傳感器而言很重要。通過在極片內大量布置微區傳感器，利用多個傳感器多線程采集大面積極片的信息方能同時實現高空間分辨率和大探測區域的要求。

　　

　　如圖3B，極片內部各部分的磁場分布存在巨大的差異，這種差異可能來自于金剛石NV色心在電極中的具體位置。一些NV色心靠近Fe3O4活性物質，而一些NV色心可能靠近碳導電網絡或者粘結劑。在前一種情況下，NV色心檢測到的磁場強度將會大很多，這給使用NV色心區分不同的電極成分提供了可能。此外，磁場變化趨勢也有助于區分活性物質和非活性物質。如圖3C，從放電開始到結束，P2、P3、P4和P5，這四個點的磁場極大極小值在整個電池放電過程中相差不超過10%。說明它們近鄰顆粒并沒有隨著放電過程而發生巨大的磁性改變，因而這四個點的金剛石NV色心很可能和碳導電網絡或粘結劑緊密接觸。

　　

　　通過多線程測試極片內部多個NV色心，實現了對極片尺度的物理量分布測試。隨著技術的發展，例如，通過使用寬場成像方式，有望實現對研究區域內的所有NV色心的同時測試，實現更全面和高效的極片傳感。

　　

　　總結

　　

　　本文提出了一種可以監測納米尺度微區電化學演化和基于多線程探測方式表征廣區域的量子傳感方法。通過原位探測電化學反應過程的Fe3O4顆粒的磁場分布及演化，展示了金剛石量子傳感在微區電化學研究方面的獨特優勢。該研究結果確定了反應產物的超順磁態，同時揭示了電極內部不均勻的動力學行為?？臻g多點的磁場監測展示了電極結構中由活性物質、碳導電網絡和粘結劑的多樣性帶來的差異。該方法論可以協助確立單個顆粒的微觀電化學演化和宏觀電化學性能之間的關系?；诮饎偸疦V色心的電池量子傳感方法從微觀角度提供豐富的信息，對于促進電池故障診斷以及壽命預測有著重要的意義。金剛石NV色心高分辨率以及對多種物理化學信號敏感的特性使其在電池研究的多方面領域具有廣闊前景。該工作將金剛石NV色心無損原位監測技術和電池結合，解決了NV色心和電池面臨的兼容問題，為該項技術在電池未來的應用打下了良好基礎。

　　

　　作者專訪

　　

　　Cell Press細胞出版社特別邀請研究團隊進行了專訪，請他們?yōu)榇蠹易鲞M(jìn)一步的深入解讀。

　　

　　CellPress：

　　

　　請簡要概述這項工作的亮點。

　　

　　研究團隊：

　　

　　現有的電池傳感器受限于空間分辨率，很難實現對電極納米微區顆粒進行原位表征，并且大部分走線式的植入設計會影響電極微區結構，也會限制其布設數量。而金剛石NV色心兼具高分辨率和對多種物理參數的敏感響應，是極佳的實現納米微區高分辨原位傳感的量子探針。但NV色心的工作條件苛刻，為此我們?cè)O(shè)計了一套原位電池裝置，引入了激光和微波天線，將量子傳感系統和電池系統進行了兼容，實現了兩者的協作。此外，NV色心無線信息傳輸?shù)奶匦砸脖苊饬瞬荚O(shè)大量傳感器帶來的走線問題，基于多線程測量方式對電極內分布的大量NV色心同時進行測試，可以得到大面積區域內的物理量分布情況。這樣就同時實現了高分辨率和大區域傳感。

　　

　　CellPress：

　　

　　研究過程中遇到了哪些困難？團隊是如何克服并順利解決的？

　　

　　研究團隊：

　　

　　量子傳感系統和電池系統的兼容是最困難的，因?yàn)榧纫獫M足金剛石NV色心對激光和微波的工作條件，也需要保證電池的正常運行，任何一點不完美的兼容都會使得實驗前功盡棄。電解液環境下的NV色心更容易受到擾動，充放電過程中的副反應也會對光路產生干擾。反過來，電池裝置也需要為微波天線和光路的引入做出妥協，在密封性以及結構設計上需要做出相應改變。團隊從金剛石、天線、集流體、電池殼選材、電極制備方法以及電池結構調整上做了多種嘗試，不斷試錯最終解決了這些問題。

　　

　　CellPress：

　　

　　團隊下一步的研究計劃是怎樣的？

　　

　　研究團隊：

　　

　　進一步提升技術水平，例如引入寬場成像的方式，真正實現對研究區域內大量的NV色心的同時測試，實現更高精度，更高效率，更快速的的極片廣區域傳感和物理量分布測試。

　　

　　CellPress：

　　

　　最后，請您與我們分享一下選擇Device的原因。

　　

　　研究團隊：

　　

　　Device是Cell Press細胞出版社旗下旗艦期刊，也是Cell，Chem，Joule和Matter的姊妹刊。我們工作的初衷就是想開創一套新的原位高分辨表征手段，將基于金剛石NV色心的量子傳感引入電池，作為一套方法論實現對電池研究的助力，這和Device的目標非常契合，即促進科研領域的創新整合和交叉融通，開發交叉性的應用技術成果，助力科研領域的發展。為了最大化我們工作的影響力，我們選擇了Device進行了投稿。

　　

　　作者介紹

　　

　　劉秉航

　　

　　博士

　　

　　劉秉航：中國科學院物理研究所博士。2019年獲中國科學院大學物理學學士學位，2024年獲中科院物理研究所博士學位，師從索鎏敏研究員。主要研究方向?yàn)樗典囯x子電池延壽技術：包括集流體抗腐蝕策略、電極預鋰化策略、SEI設計、充放電工步設計等。以第一作者在Nature Communications、Device以及ACS Applied Energy Materials上發表3篇論文，申請發明專利6項，實用新型專利1項。

　　

　　陳修齊

　　

　　博士研究生

　　

　　陳修齊：中國科學院物理研究所博士研究生，于2021年獲蘭州大學學士學位。主要研究方向?yàn)榛诮饎偸?空位色心的量子傳感，重點聚焦于電化學的測量環境中，通過測試微區尺度上的物理量的變化來實現微觀電化學相變過程的探測。

　　

　　鄭慧婕

　　

　　副研究員

　　

　　鄭慧婕副研究員：中國科學院物理研究所副研究員。長期專注于固態量子精密測量及其在前沿交叉領域的應用，主要有：（1）新型固體量子精密測量機理研究；（2）量子傳感在電池體系及電化學反應中的應用；（3）高精度無損檢測技術研究。近年來發表SCI論文20余篇，曾獲EPFL "Diamond Photonics" Outstanding Female Junior Researcher等獎項。

　　

　　劉剛欽

　　

　　研究員

　　

　　劉剛欽研究員：中國科學院物理研究所研究員，Q04課題組組長。長期致力于金剛石氮空位中心量子控制和量子傳感基礎研究，具體涵蓋：（1）實現量子計算的關鍵物理問題；（2）高壓、高溫等極端條件下的量子控制和量子傳感應用；（3）液態復雜環境下的量子傳感及電化學應用。主持國家自然科學基金委優青項目、北京市重點研究專題等項目。近年來發表SCI論文30多篇，包括第一或通訊作者的PRL/PRX 3篇，Nat Commun 4篇，Acc. Chem. Res. 1篇等。

　　

　　索鎏敏

　　

　　研究員

　　

　　索鎏敏研究員：中國科學院物理研究所研究員，博士生導師。長期專注于新型電池體系及其功能電解質基礎研究與開發，具體涵蓋：（1）下一代鋰電池新型電解液體系探索開發及基礎科學問題研究；（2）安全、綠色、低成本高電壓水系鋰離子儲能電池；（3）高能量密度無負極金屬鋰動力電池（4）高能量密度金屬鋰硫基動力電池。主持中國科學院青年交叉團隊，國家自然科學基金企業聯合基金重點項目, 國家重點研發計劃（課題負責人）和殼牌公司國際合作項目等橫縱向課題項目。近年來發表SCI論文80篇（IF>10, 61篇)，申請發表專利 25 項。其中通訊/一作文章47篇：包括Science、Nature子刊（6篇）、Science Advances/PNAS (3 篇)、Angew/JACS/Adv. Mater. (12篇) 等。

　　

　　▌DOI：

　　

　　https://doi.org/10.1016/j.device.2024.100521
