東芝推出采用超級結結構的600V N溝道功率MOSFET，助力提高電源效率

中國上海，2023年6月13日，東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布，推出采用最新一代工藝制造[1]的TK055U60Z1，進一步擴充了N溝道功率MOSFET系列產品線。該器件采用超級結結構，耐壓600V，適用于數據中心、開關電源和光伏發電機功率調節器。該新產品是東芝DTMOSVI系列中的首款600V產品，于今日開始批量出貨。

通過對柵極設計和工藝進行優化，與具有相同漏源電壓額定值的東芝目前的DTMOSIV-H系列產品相比，600V DTMOSVI系列產品的單位面積漏源導通電阻降低了約13%，漏源導通電阻×柵漏電荷(MOSFET性能的品質因數)降低了約52%。這有助于確保該系列產品實現導通損耗和開關損耗的雙重降低，并最終實現了開關電源效率的提高。

該新產品采用TOLL封裝，柵極驅動采用開爾文連接。可以通過降低封裝中源極線電感的影響，增強MOSFET的高速開關性能，從而抑制開關過程中的振蕩。

未來，東芝將繼續擴展600V DTMOSVI系列產品線，以及已發布的650V DTMOSVI系列產品，并通過降低開關電源的功率損耗來達到節約節能的目的。

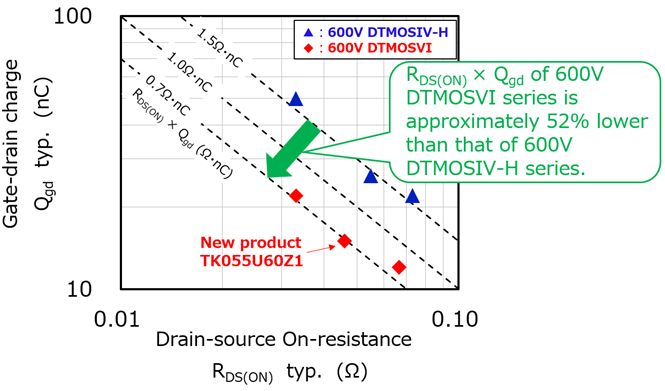

圖1：漏極-源極導通電阻與柵漏電荷比較

應用

- 數據中心(服務器開關電源等)

- 光伏發電機功率調節器

- 不間斷電源系統

特性

- 低漏源導通電阻×柵漏電荷，有助于提高開關電源的效率

主要規格

(除非另有說明，Ta=25℃)

器件型號

TK055U60Z1

絕對最大

值

漏極-源極電壓VDSS（V）

600

漏極電流（DC）ID（A）

40

結溫Tch（℃）

150

電氣特性

漏極-源極導通電阻

RDS(ON)（mΩ）

VGS＝10V

最大值

55

總柵極電荷Qg（nC）

典型值

65

柵極-漏極電荷Qgd（nC）

典型值

15

輸入電容Ciss（pF）

典型值

3680

封裝

名稱

TOLL

尺寸

典型值

9.9×11.68

厚度＝2.3

庫存查詢與購買

在線購買

注：

[1] 截至2023年6月
