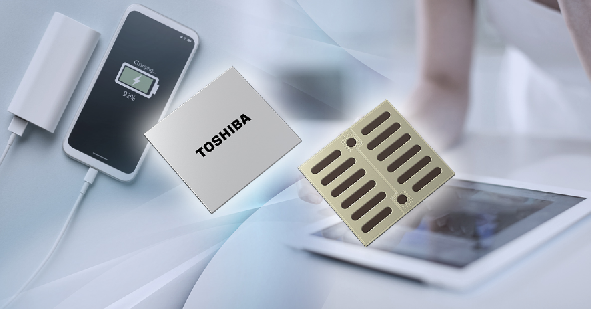

東芝推出具有更低導通電阻的小型化超薄封裝共漏極MOSFET，適用于快充設備

中國上海，2023年5月18日——東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布，推出額定電流為20A的12V共漏極N溝道MOSFET“SSM14N956L”，該器件可用于移動設備鋰離子(Li-ion)電池組中的電池保護電路。該產品于今日開始支持批量出貨。

鋰離子電池組依靠高度穩定的保護電路來減少充放電時產生的熱量，以提高安全性。這些電路必須具有低功耗和高密度封裝的特性，同時要求MOSFET小巧纖薄，且具有更低的導通電阻。

SSM14N956L采用東芝專用的微加工工藝，已經發布的SSM10N954L也采用該技術。憑借業界領先[1]的低導通電阻特性實現了低功耗，而業界領先[1]的低柵源漏電流特性又保證了低待機功耗。這些特性有助于延長電池的使用時間。此外，新產品還采用了一種新型的小巧纖薄的封裝TCSPED-302701(2.74mm×3.0mm，厚度=0.085mm(典型值)。

東芝將繼續開發用于鋰離子電池組供電設備中的保護電路的MOSFET產品。

應用

- 家用電器采用鋰離子電池組的消費類電子產品以及辦公和個人設備，包括智能手機、平板電腦、充電寶、可穿戴設備、游戲控制器、電動牙刷、迷你數碼相機、數碼單反相機等。

特性

- 業界領先的[1]低導通電阻：RSS(ON)=1.1mΩ(典型值)@VGS=3.8V

- 業界領先的[1]低柵源漏電流：IGSS=±1μA(最大值)@VGS=±8V

- 小型化超薄TCSPED-302701封裝：2.74mm×3.0mm，厚度=0.085mm(典型值)

- 共漏極結構，可方便地用于電池保護電路

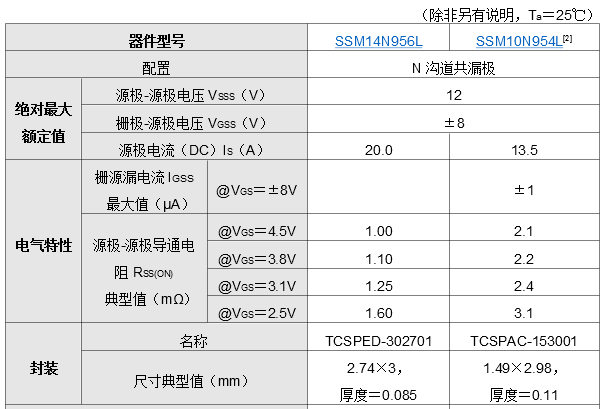

主要規格
