　　賦能智算時代Scale-up互聯，合見工軟網絡IP作為ETH-X傳輸層協議方案亮相ODCC春季會議

　　

　　日前，2025開放數據中心委員會(以下簡稱ODCC)春季全會在揚州召開，中國數字EDA/IP龍頭企業上海合見工業軟件集團有限公司（簡稱“合見工軟”）作為ODCC成員單位亮相大會，合見工軟副總裁楊凱作為ODCC網絡工作組代表，發布了合見針對智算網絡Scale-up課題ETH-X傳輸層協議(PAXI)的創新設計，該協議設計不僅支持內存語義，還具備低延遲、高帶寬和高可靠性的特點，能夠支持多達256卡的全互聯，支持使用通用以太網交換機組網。同時合見工軟還推出了標準的IP和VIP產品，包括：傳輸層(PAXI IP) 、標準200G/400G/800G MAC/PCS/FEC IP，以及一套完整的組網驗證方案，為智算芯片的高效互聯設計提供了強有力的技術保障。



　　

　　▲合見工軟副總裁楊凱作為網絡工作組代表分享

　　

　　隨著大語言模型規模的持續增長和相關應用的廣泛普及，智算芯片對算力的需求呈現指數級增長，進而推動了芯片底層互聯技術的迅猛發展。在這一背景下，智算芯片的互聯技術在帶寬、延遲和互聯結構等方面面臨著前所未有的挑戰。從傳統的多卡直連到超節點組網，原有的卡間互聯協議已難以應對日益增長的需求。隨著高速Serdes技術的成熟，新型互聯協議在智算芯片的Scale-Up組網中扮演了至關重要的角色。

　　

　　NVIDIA使用NVLINK作為GPU Scale UP互聯技術，也是其將數百個GPU互聯成超級GPU的關鍵技術。針對超節點互聯協議，國內外多家企業和組織提出了多種不同的Scale-Up協議。

　　

　　合見工軟ETH-X Scale-Up傳輸層協議方案



　　

　　功能介紹

　　

　　基于AXI協議和以太網協議的芯片間高速低延遲互聯接口

　　

　　支持原生AXI4/APB3協議接口

　　

　　提供3個WRR優先級的虛擬通道

　　

　　基于信用的端到端流量控制機制

　　

　　支持MACL2層重傳，可支持通過以太網交換機的端到端重傳

　　

　　基于RS272 FEC數據塊的L1層重傳機制

　　

　　支持雙向延遲測量（往返時延）

　　

　　可配置的MAC目標地址動態映射

　　

　　支持PFC（優先級流量控制）/Pause幀流量控制

　　

　　支持超頻工作模式

　　

　　可配置的AXI OST數量

　　

　　通過Scale up提升算力和性能的關鍵困難之一就是延遲問題，通過ETH-X Scale-Up傳輸層協議方案可以從三個方面減少互聯延遲，進行優化：

　　

　　減少訪存次數——降低搬運內存數據的總延遲，減少NOC的壓力。

　　

　　降低鏈路延遲——使用低延遲的FEC(RS272)，簡化MAC的功能。

　　

　　簡化軟件操作——使用內存語義的操作，多卡做統一編址可當作一卡管理。

　　

　　Scale-Up協議的可靠性、完整性、可實現性、生態適配，都需要有效的研發手段和開發方式，相關IP需要在提供給芯片廠商使用的時候就能達到最好的狀態。合見工軟現可為ETH-X Scale-Up協議提供商業化標準IP，包括：標準傳輸層IP+標準以太網MAC/PCS/FEC，IP級別的仿真驗證環境（VIP），及完整的技術文檔。

　　

　　同時，Scale-Up傳輸協議復雜度較高，針對芯片設計階段，協議的可實現性、性能測試方案、組網的功能測試方案等，芯片廠商短時間內很難具備上述能力，阻礙芯片設計企業使用新的Scale-Up傳輸層。合見工軟特此為芯片設計企業提供了成熟的ETH-X Scale-Up協議的組網驗證原型平臺，使用全速的400G接口對接51.2T交換機，實現多節點ETH-X 傳輸協議的組網驗證。提供開放和易用的框架，快速結合客戶的邏輯進行驗證，同時提供可擴展的驗證規模，支持8節點、16節點、最大到128節點驗證規模。幫助GPU/AI芯片廠商快速完成協議的評估和相關IP的集成，解決新協議驗證帶來挑戰，縮短芯片廠商研發時間，同時提供有效的軟硬件協同開發平臺，加速軟件開發。

　　

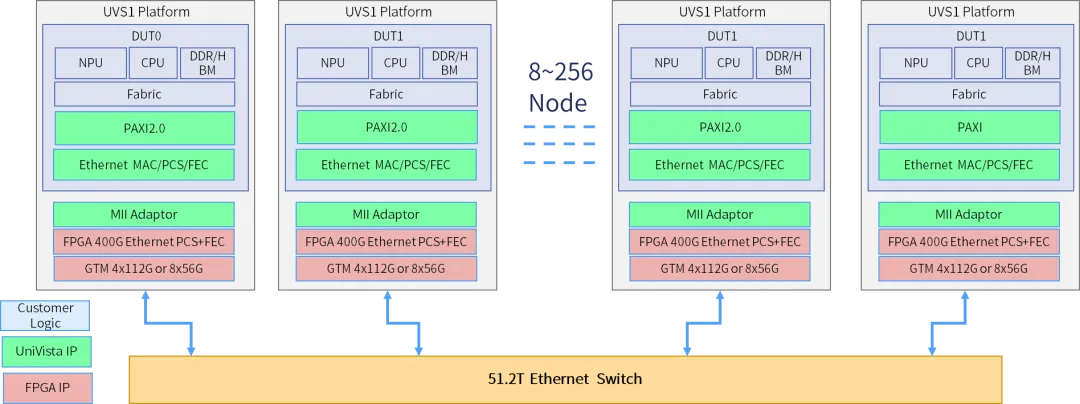

　　▲合見工軟ETH-X Scale-Up組網驗證平臺

　　

　　以太網超節點互聯項目是ODCC網絡工作組的關鍵課題之一。該項目由中國信通院、騰訊聯合GPU/CPU芯片、服務器、交換機企業等多家合作伙伴，秉承開放創新原則，加速推進各項先進網絡技術在算力中心領域的創新實踐與應用落地。

　　

　　
