　　文章導讀｜綜述：超導納米線單光子探測器助力微弱光光譜分析 -《電磁科學》

　　

　　導　　讀

　　

　　光譜分析是人類認識和探索物質世界的重要手段。面向微弱光的高靈敏光譜分析不僅是推動科學發現的重要實驗技術，也為光譜信息應用拓展出更廣闊的空間，在天文觀測、遙感測量、生物醫學和材料研究等科學技術領域有廣泛的應用。





　　

　　提升光探測器的靈敏度是提升微弱光條件下光譜分析性能最直接和有效的方法。超導納米線單光子探測器（Superconducting Nanowire Single-Photon Detector, 簡稱SNSPD）是一類靈敏度極高的光探測器，具備對單個光子進行高效探測與計數測量的能力，為微弱光光譜分析提供了新的技術手段，近年來受到廣泛關注。

　　

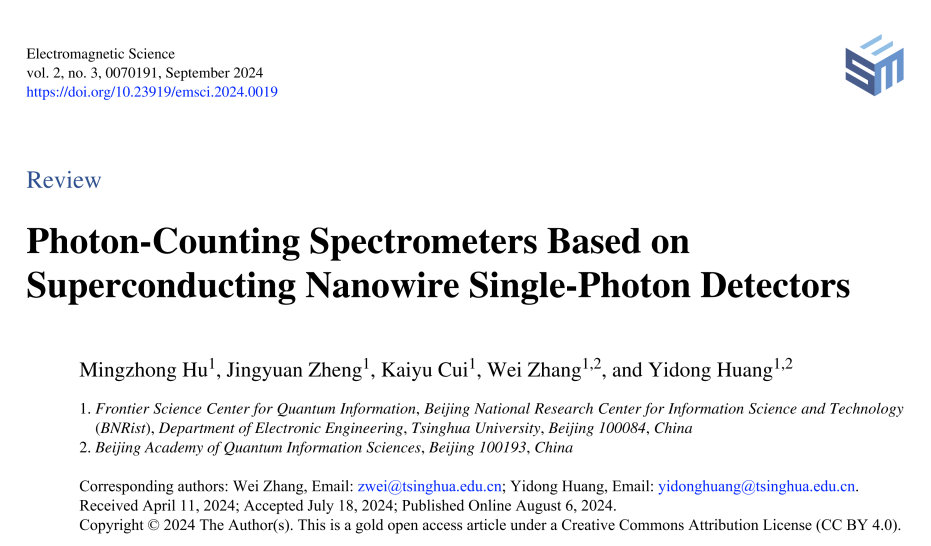

　　清華大學電子工程系黃翊東教授、張巍教授團隊在Electromagnetic Science期刊發表了綜述論文“Photon-Counting Spectrometers Based on Superconducting Nanowire Single-Photon Detectors”，系統介紹了利用SNSPD實現光子計數光譜儀的原理和方法，以及近年來該技術的重要進展和發展方向。



　　

　　Citation: Mingzhong Hu, Jingyuan Zheng, Kaiyu Cui, et al., “Photon-counting spectrometers based on superconducting nanowire single-photon detectors,” Electromagnetic Science, vol. 2, no. 3, article no. 0070191, 2024.

　　

　　DOI: 10.23919/emsci.2024.00191

　　

　　光譜儀的數學模型和分類

　　

　　實現光譜分析功能的儀器稱為光譜儀，它通過光學測量得到待測光在不同波長（或頻率）處的光強分布。各種類型的光譜儀都可以通過圖1（a）所示的數學模型來描述：待測光經過光譜儀光學系統后被光探測器陣列探測，光學系統對每個探測器的波長響應加載不同的調制。這里，波長響應是指光探測器在不同波長的單色光入射下光強和探測輸出信號之間的關系。實際光譜分析中，根據各光探測器的輸出信號和預先標定的波長響應，即可計算恢復出待測光的光譜。這一簡單的模型可以描述傳統的光柵分光型光譜儀和傅里葉變換光譜儀的原理。這兩類光譜儀具有完全不同的光學系統，相應的光探測器波長響應如圖1（b）和所示，分別呈現出分立的窄帶響應和正弦函數型響應。

　　

　　近年來，重建式光譜儀發展迅速。這類光譜儀往往通過光學芯片為光探測器的波長響應加載相關性低的隨機調制，如圖1（d）所示。借助壓縮感知和機器學習等算法，這種光譜分析技術可以利用很少數目的光探測器實現較多波長采樣點數的光譜測量和重建，提高了光譜儀系統設計的靈活性，并有助于實現光譜儀的小型化與芯片集成。



　　

　　圖1 光譜儀的數學模型和分類

　　

　　（a）光譜儀的數學模型窄帶濾波或光柵分光型光譜儀的波長響應（c）傅里葉變換光譜儀的波長響應（d）重建式光譜儀的波長響應

　　

　　2SNSPD的機理和優勢

　　

　　SNSPD中的超導納米線常用材料包括NbN、NbTiN、WSi等，典型厚度為幾個納米，寬度在百納米左右。SNSPD實現單光子探測的機理源自超導納米線吸收單光子后超導狀態的改變。自2001年被提出以來，SNSPD的性能不斷提升，已具備寬工作波段（覆蓋從可見光波段到中紅外波段）、近理想探測效率和極低暗計數（<10-4Hz）等優異性能，在量子通信、量子計算和量子傳感等領域得到廣泛應用。同時，超導納米線的薄膜結構適合集成到各類微納光學芯片上，為發展新型微弱光光譜分析技術提供了新的技術途徑。

　　

　　為直觀展示SNSPD在靈敏度方面的優勢，文中計算并比較了包括SNSPD在內多種類型高靈敏度光探測器，在不同光子流密度下經過1秒曝光時間能夠達到的探測信噪比（如圖2所示）。結果表明在可見光波段和近紅外波段，SNSPD表現均接近理想探測器（無暗計數，信噪比僅受限于泊松統計抖動）。尤其在近紅外波段，相對于常用的InGaAs雪崩二極管單光子探測器和焦平面陣列，SNSPD在靈敏度上有明顯優勢。



　　

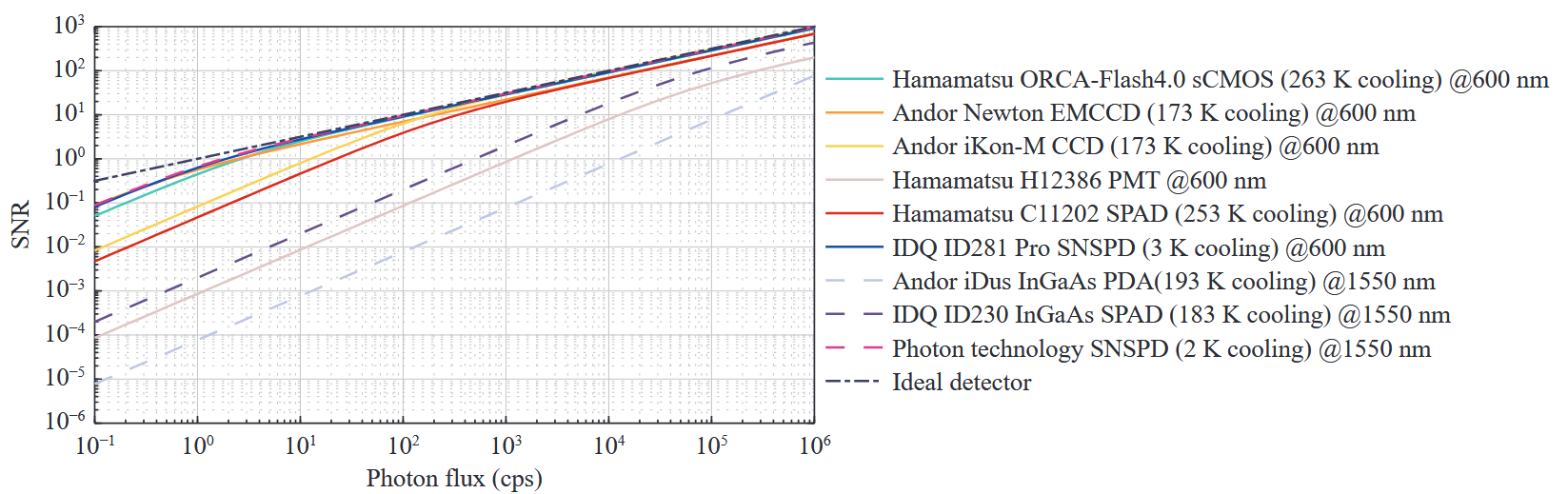

　　圖2 不同類型光探測器的靈敏度比較

　　

　　3基于SNSPD的光子計數光譜儀研究進展

　　

　　論文系統綜述了利用SNSPD實現高性能光子計數光譜儀的研究進展。目前的工作大體分為兩類，一類采用傳統光譜儀光路，利用分立的SNSPD探測系統超高的探測靈敏度提升光譜儀性能。比如，將待測光經過單色儀或波長調諧濾波器后送入SNSPD探測，通過波長掃描實現光譜分析功能，此類光譜儀已在微觀物理研究和大氣監測中得到實際應用。

　　

　　另一類通過將SNSPD的超導納米線與微納光學結構集成在同一芯片實現光譜儀分析功能。通過在芯片上實現羅蘭圓或陣列波導光柵等傳統分光濾波結構和SNSPD（陣列）集成，可省去傳統光譜儀的光學系統，簡化SNSPD的應用。更進一步地引入重建式光譜儀的概念，通過片上微納結構對共同集成的SNSPD實現低相關性的波長響應調制，可更加靈活地實現基于壓縮感知的光譜分析器件。目前有多種光學結構和物理機制可用于對片上SNSPD的波長響應進行靈活調制，包括隨機散射結構，光學超表面，超導納米線級聯吸收和偏置電流調控等。圖3給出了一個典型器件的示意圖和樣品顯微鏡照片。在這個器件中SNSPD陣列的超導納米線被制備在光學超表面陣列的微孔間隙中，不同結構參數的光學超表面為SNSPD帶來不同的波長響應調制。



　　

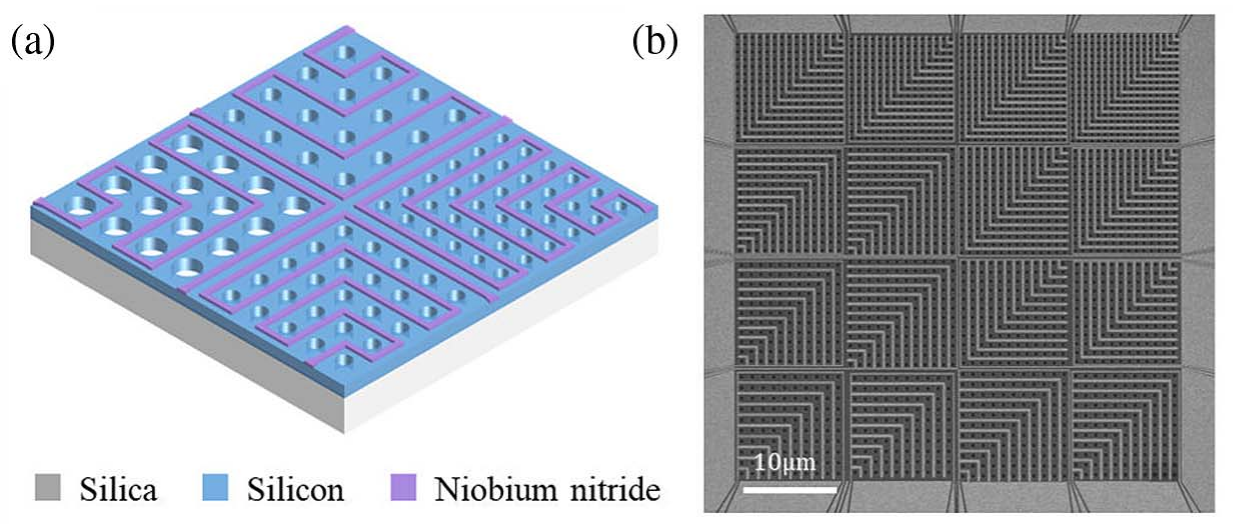

　　圖3 基于光學超表面的重建式SNSPD光譜儀

　　

　?。╝）器件示意圖電子顯微鏡下樣品照片

　　

　　總結與展望

　　

　　論文綜述表明SNSPD的高靈敏度特性在微弱光光譜分析應用上有巨大潛力，片上微納光學結構和SNSPD的結合為發展重建式SNSPD光譜儀提供了廣闊的機理和結構創新空間。通過在光子計數光譜分析理論，單光子探測光譜分析器件和面向計數測量的光譜重建算法等方面進一步的深入研究，可以預見SNSPD將助力微弱光光譜分析技術不斷提升性能，拓展應用，推動人類科學探索和技術進步。
