技術巡回展圓滿落幕 | 下一代電子設計將如何實現加速創新、降本增效?

在過去的十年間，電子行業經歷了前所未有的變革時代。隨著新一代消費者對電子產品功能與需求的增多，AI、VR、5G、物聯網等技術應用的加入，導致單個電子設計中，設計網絡和器件、設計約束、高速信號數量攀升;同時，越來越多的部門和角色參與到電子產品的研發過程中，致使組織流程和設計流程變得更加復雜;并且，伴隨全球諸多因素影響，也對電子設計全球供應鏈帶來不確定性。面對日益增長的創新需求與愈加復雜的設計環境，電子行業公司亟需加速創新，采取降本增效措施，以應對未來挑戰。

2023年5月，西門子EDA跨越上海、北京、深圳、西安和成都五座城市，順利舉辦2023年度技術巡回展。會議過程中，西門子EDA與電子行業參與者共同探討，下一代電子產品將如何借助數字化加速產品創新，實現降本增效。更有西門子EDA專家現場演示電源電子系統設計及驗證解決方案、從電路仿真到熱仿真的全面解決方案，以及如何通過驗證分析提高產品可靠性等電子行業熱門話題?？缭缴胶?，共赴未來之約。

下一代的電子系統研發平臺

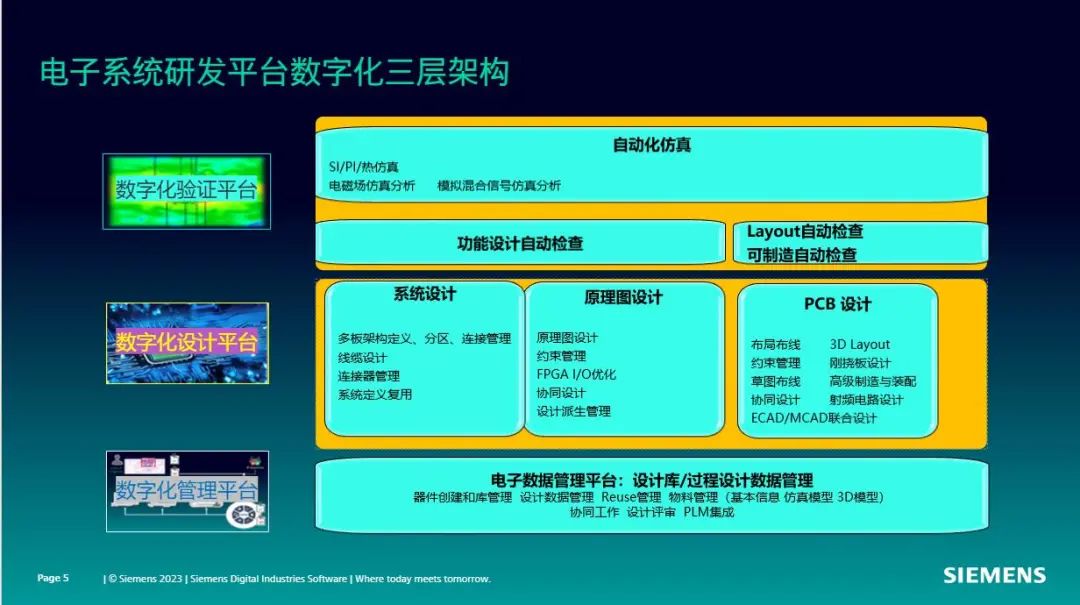

隨著電子行業數字化轉型逐漸走向“深水區”， 下一代的電子系統研發通常需要包含三個層面的建設與考量，即數字底座建設、數字化設計平臺建設以及數字化驗證平臺建設。近些年來，西門子通過不斷的研發創新與商業重組，成為電子設計自動化(EDA)領域的先驅者，為數以百計的中國電子半導體客戶提供技術服務與支持。

在數據管理層面，西門子EDM(electronic data management)解決方案，實現對元器件、模塊、單板和多板系統的“智能座艙”式管理，并支持復用模塊來高效利用已有的IP資源，提升產品質量和交付效率，透過“歸一化”元器件應用降低產品成本。在仿真驗證層面，西門子EDA擁有一套覆蓋全流程的自動化仿真工具。在設計層面，西門子EDA特別強調提升整體設計效率的多人、跨專業團隊的協同設計，提供系列先進的工具和解決方案，以滿足不同階段的設計需求。并且西門子EDA的設計平臺提供的協同設計能力，能夠支持多人同時進行設計工作，加速交付進度。

電源電子系統設計及驗證解決方案

電源功率模塊被廣泛應用于汽車、能源、醫療等各個領域，一個系統級設計，若電源模塊的設計不合理、驗證不全面，會對整個電子系統的穩定性帶來隱患。針對電源模塊設計，西門子EDA提供完整的覆蓋從設計到驗證的解決方案。

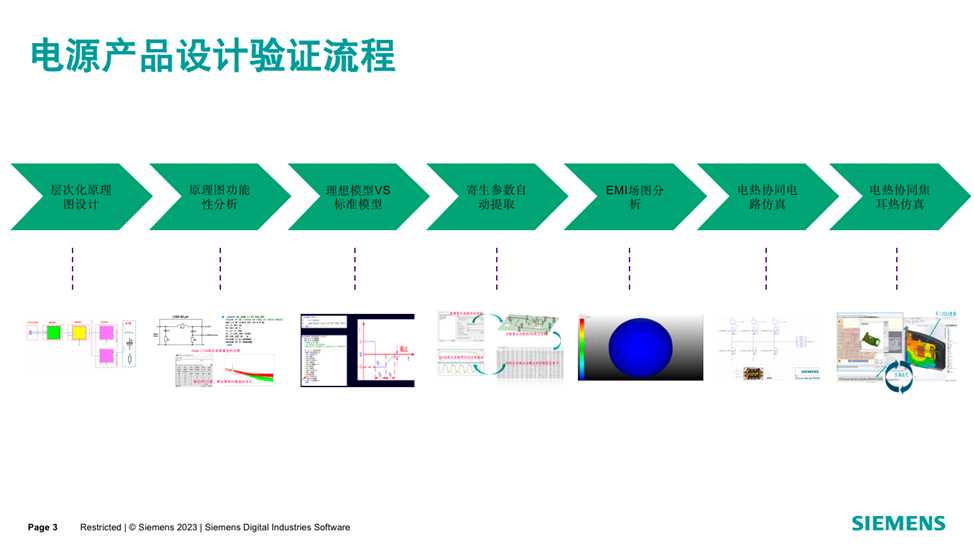

一個好的產品設計通常離不開一個好的產品定義，要將產品定義的功能轉化為電路實現，首先需要進行原理圖繪制，并根據功能對電路原理圖進行層次化設計;原理圖設計完成后，基于spice模型，對特定電磁兼容標準進行傳導發射電路仿真的合規性分析;為了得到更精準的仿真結果，從PCB中提取對應的寄生參數信息，自動加載到模擬驗證中，從而達到仿真與實測相吻合的結果;然后將功能性仿真FFT的結果作為EMI輻射發射的激勵源導入Hyperlynx adv求解器中，進行輻射發射電路仿真的合規性分析，例如近場，遠場輻射分析。

最后，除了EMI問題，在電源設計中，由于在電源轉換中能耗問題，熱設計是另一個及其重要的考慮因素。西門子EDA可以提供電熱協同功能性仿真以及焦耳熱仿，通過改進熱模型和電路設計，來提高系統的穩定性和散熱效果。

復雜PCB的系統熱設計

復雜的PCB系統設計一般有著較大的PCB版圖面積，遠超一般PCB的設計尺寸，甚至可達數十萬平方毫米。同時，復雜PCB系統設計還涉及跨越多個物理領域的復雜性。舉例來說，某些設計中的電源模塊可能并不復雜，但當涉及到高需求領域如電動汽車的開關電源電路時，復雜性便顯而易見。

盡管電源模塊本身可能只包含少數元件，如IGBT、二極管和電阻，但由于承載的大電流產生的熱量，引發了多個物理領域的問題，包括高速開關、電場、熱場以及由熱量引起的電熱應力等。因此，這種設計被歸納為復雜PCB設計。

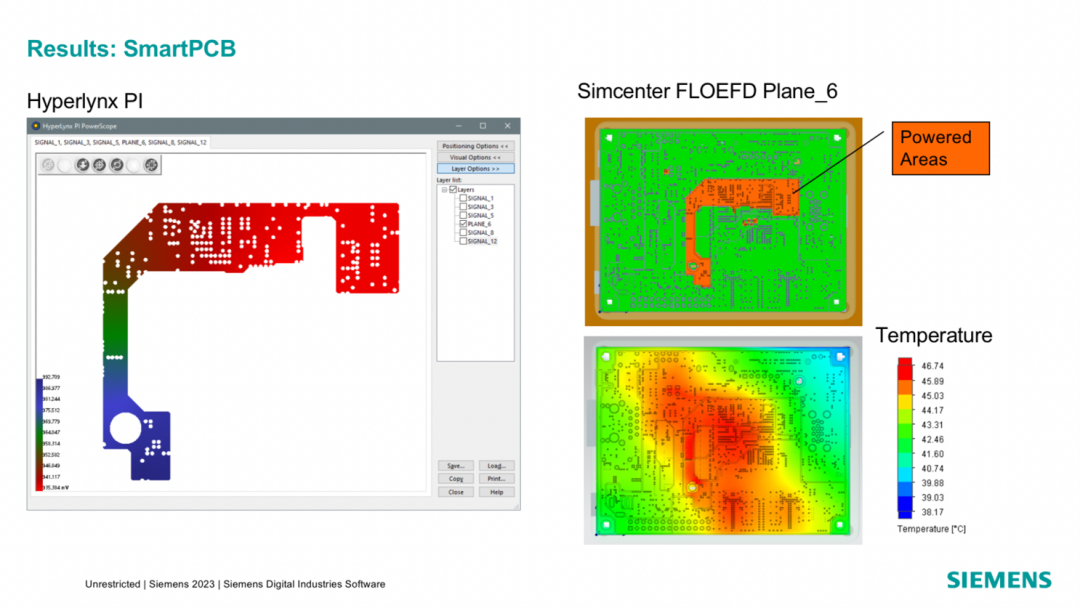

而在電熱系統中，通常會將問題與可靠性設計綜合考慮。電熱協同仿真在復雜PCB系統設計中發揮著重要作用。通過建模和仿真焦耳熱問題，可以提前發現和解決潛在的多物理場問題，確保設計的可靠性。

高可靠性電子產品自動化簽審平臺

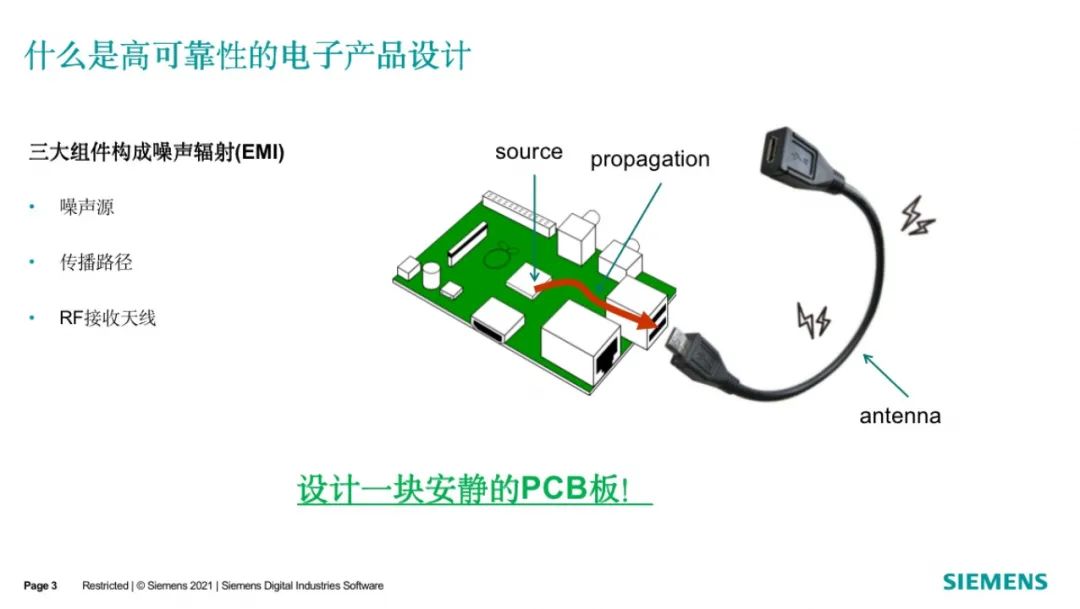

高可靠性產品設計的定義是指具備良好EMI/EMC控制或沒有噪聲的PCB板。其關鍵在于控制噪聲源、優化傳播路徑以及設計適當?shù)慕邮詹考Ｔ肼曉诎寮?jí)設計中是不可避免的，它由噪聲源、傳播通道和接收部件這三個基本組成部分構成。因此，為實現安靜的PCB設計，需要從這三個方面進行控制和優化，以減少噪聲對系統的影響。

在產品設計完成后，通常需要進行相關測試確保產品滿足相關標準要求。傳統的檢查方式需要借助專家和外部評審公司，此類方式通常效率較為地下。西門子EDA Hyperlynx DRC工具，包含105條設計審核規范，覆蓋SI、PI、ESD、IC封裝等多個方面。用戶可以借助Hyperlynx DRC工具建立自動規劃的評審平臺，僅需建立好相關檢查清單，平臺即可根據我們預先設定的檢查規則，自動檢查電路板的設計是否合規。
