　　科技新進展：鞍鋼智慧高爐大數據可視化平臺建設與示范應用
　　
　　一、研究的背景與問題
　　
　　《中國制造2025發展規劃》明確要求傳統的制造業要向數字化、網絡化、智能化、綠色化發展，支持傳統產業優化升級，尤其是鋼鐵行業依靠信息化、智能化技術，把傳統的鋼鐵企業轉型成智能制造企業。在鋼鐵工業中高爐的生產成本、能源消耗、CO2排放量均占70%以上，是制約鋼鐵行業競爭力的瓶頸。由于高爐及其附屬工序設備工藝多樣復雜性、生產過程不確定性，以及所有變化過程均發生在大封閉性的高爐內部，難以直接檢測，屬于典型“黑箱”問題，到目前為止，高爐操作依然是以高爐操作者經驗為主，難以做到高爐長期高效低耗和爐況穩定順行。鞍鋼高爐眾多，高爐群也難以被統一管理。因此迫切需要建設資源共享、優勢互補、高效協同的大數據集約化與可視化管控平臺，以提升高爐群整體協同效率。
　　
　　鞍鋼高爐及其附屬工序之間多工序和各高爐之間在一體化管理方面存在的一些難題：一是缺少統一智能化管理平臺，爐況、生產信息零散不集中，分散獨立，數據共享和分析挖掘不夠。二是協同響應滯后，由于時空阻隔，協同信息、需求信息滯后；部分信息經層層過濾，準確性、及時性受限。三是缺少統一的評價體系，由于高爐群工藝裝備、原燃料、操作模式的差異，指標先進性、運行狀態評價體系不一致。四是語言、標準尚未完全統一，一些工藝參數名稱、計算方法、異常爐況的判別、操作應對標準、各高爐操作手法與偏好不一致。
　　
　　基于以上背景與需要，鞍鋼從2007年開始，逐漸補充和完善煉鐵產線上檢測工業傳感器的同時，積極同北京科技大學合作，從高爐冶煉機理和傳輸原理層面進行數學建模以揭示高爐“黑箱”內的反應及狀態，為鞍鋼兩化融合實現智能化煉鐵打下基礎。近年來，通過大數據挖掘技術運用，開發了“鞍鋼智慧高爐大數據可視化管控平臺，實現了高爐群及附屬工序數據資源共享、優勢互補、高效協同的統一管理，并打通傳統各級信息化系統之間的數據孤島，完成高爐煉鐵從智能單元到智能平臺的升級。此外以高爐大數據平臺為基礎，從煉鐵機理層面定制開發“一爐一策”高爐數學模型，開發高爐爐缸侵蝕狀態3D可視化監控模型，建立基于數據挖掘高爐群爐況評價體系，對不同爐型高爐冶煉過程實施統籌智能管理，使得鞍鋼煉鐵工序全流程得到轉型升級，極大提升高爐生產、技術與管理的數字化、科學化、智能化水平，完美實現高爐冶煉過程從“黑盒”向“白盒”的重要突破。
　　
　　二、解決問題的思路與技術方案
　　
　　根據鞍鋼高爐的設計、生產和操作特點，基于冶金基礎理論與人工智能前沿技術，定制開發高爐數學模型，實現高爐的高效生產，提升高爐生產、技術與管理的整體數字化、科學化、智能化水平，同步實現高爐煉鐵的安全長壽、低耗高效、清潔生產，實現高爐冶煉從“黑盒”向“白盒”的重要突破。總體思路如圖1所示：

　　
　　圖1 項目研究總體思路圖
　　
　　1、建立高爐群生產大數據平臺
　　
　　建立高爐生產過程操作參數數據倉庫、完成不同數據庫的各種接口和數據統一表示，用于支撐外部數據采集、內部數據整合；利用控制系統所提供的OPC服務器功能，編寫OPC客戶端程序，實現從基礎自動化系統中讀取生產過程實時數據。高爐生產過程信息化、智能化平臺建設項目結合物聯網建設，數據采集、通訊、數據清洗、數據預處理、數據分類、存儲等建立數據平臺和大數據處理中心，為基于數據平臺開發工藝機理和統計數學模型、大數據分析與挖掘、機器學習、專家系統等提供保障，同時滿足廠長、廠調度、公司調度及其他管理及科研部門的需求。

　　

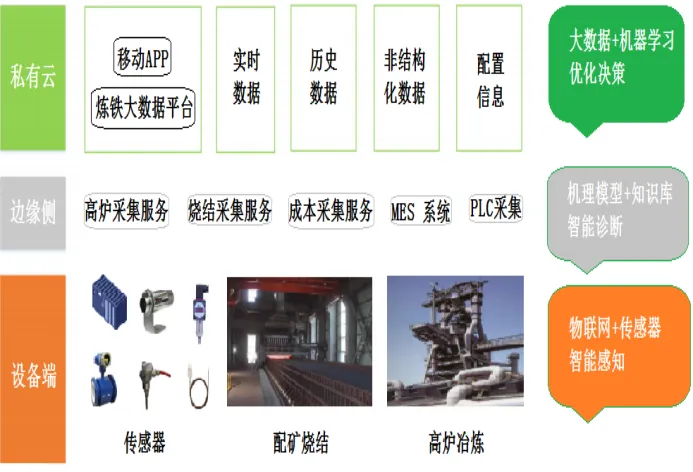

　　圖2 鞍鋼高爐大數據平臺構架
　　
　　2、基于高爐大數據平臺的高爐“一爐一策”可視化平臺開發
　　
　　高爐機理建模與數字化仿真系統融合機理的全高爐綜合數學模型，實現全高爐仿真和工作狀態精確解析，提供高爐爐況預測結果和匹配操作的推送、完成高爐操作變更影響因素的推送、完成高爐運行趨勢分析結果的推送和歷史數據溯源結果的推送。
　　
　　3、高爐爐缸爐底多維冗余侵蝕計算模型和結構安全指標預警機制評估系統
　　
　　以鞍鋼不同爐容高爐爐缸的破損調查為基礎，綜合檢測不同種類炭磚；并建立炭磚合理的評價制度；利用高爐破損調查結果不斷深入的校正計算模型。
　　
　　4、基于數據挖掘的高爐健康狀態的評價體系
　　
　　挖掘影響高爐生產和操作的主因、隱因以及高爐操作關聯，研究高爐冶煉參數的關聯分析、高爐操作規則的關聯分析和歷史數據溯源。高爐大數據全流程挖掘與云計算。將歷史數據與當前操作關聯，實現高爐生產過程多種操作參數優化，推算最佳高爐工藝路線。

　　
　　圖3 關鍵參數預警診斷系統
　　
　　三、主要創新性成果
　　
　　1、建立鞍鋼高爐群大數據平臺
　　
　　基于工業物聯網、云存儲、云計算等技術完成高爐及附屬工序、MES系統、ERP系統數據整合，打破信息孤島，建立以高爐群為核心的大數據集約化管控平臺，實現高爐生產狀態的全息再現。
　　
　　2、建立高爐“一爐一策”可視化平臺
　　
　　在高爐大數據云平臺交互基礎上開發高爐生產工藝模型和移動終端APP，對高爐冶煉全過程進行全方位、實時可視化監控。實現高爐生產全流程物質流與能量流信息化管控、高爐操作爐型和冷卻壁安全監測與預警、高爐裝料及布料過程智能仿真、爐頂料面與煤氣流分布及風口回旋區的三維可視化監控。
　　
　　3、鞍鋼高爐爐缸侵蝕狀態高精度預判及三維可視化監控模型開發與應用
　　
　　基于高爐破損調查炭磚特征和性能指標檢驗結果，修訂炭磚搗料的導熱系數，建立高精度高爐炭磚殘厚計算數學模型，并利用計算機圖形學技術對數據結果作處理，實現了爐缸內襯侵蝕程度的精準判斷和侵蝕形貌的循環動態展示。
　　

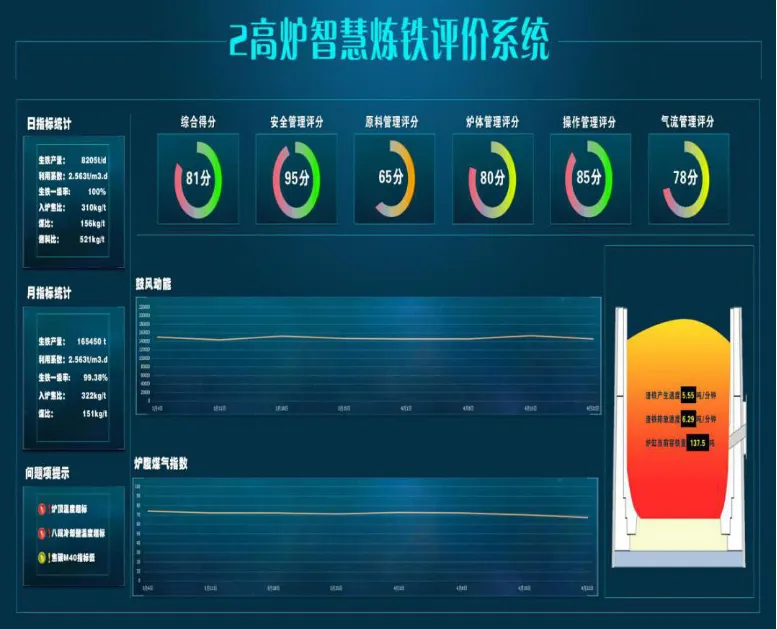

　　4、建立基于數據挖掘高爐群爐況評價體系
　　
　　對高爐冶煉全流程進行數據挖掘與深度解析，建立高爐冶煉參數與高爐經濟技術指標的關聯性評價體系，實時對高爐的健康狀況進行打分并做出智能診斷和優化建議。
　　
　　四、應用情況與效果
　　
　　本項目成果已在鞍鋼本部煉鐵總廠2號、3號高爐（3200m3）、5號高爐（2580m3）和鲅魚圈分公司煉鐵部1號、2號高爐（4038m3）實施應用，同時煉鐵總廠1號、2號、3號、10號高爐（3200m3）4號、5號高爐（2580m3）初步實現集控功能，從生產、操作、技術、管理、培訓等全方位提升鞍鋼煉鐵的數字化、科學化、智能化、標準化水平，取得如下效果：
　　
　?。?）將遙感測溫、三維激光雷達、熱成像等新技術應用于傳統煉鐵工業傳感及物聯網開發，實現對高爐群、燒結機、球團機等煉鐵核心設備及大數據的在線監測，達到了減少較危險的點檢和爐前工作對人的依賴，降低了安全事故發生率；
　　
　?。?）建立基于工藝機理、大數據、機器學習、互聯網+的配礦、燒結、球團、高爐智能控制系統的煉鐵大數據智能可視化與集控平臺實現鞍鋼高爐群各產線煉鐵數據互聯互通和復雜的鐵前各工序高效協同，高爐操作人員勞動生產率提高44%；
　　
　　（3）建立高爐冶煉過程可視化云平臺及移動終端APP高爐診斷模式，初步建立“煉鐵移動工廠”，冶煉取得了從“黑盒”向“白盒”的重要突破，煉鐵操作和爐況分析由原先依靠人工經驗和主觀判斷為主轉變?yōu)橐揽繑?shù)據為主，項目實施后，本部煉鐵總廠2、3、5號高爐和鲅魚圈煉鐵部1、2號高爐在入爐品位較低、大量使用外購焦和濕熄焦條件下，5座高爐利用系數平均提升0.487t/(m3?d)，指標達到國內先進水平。
　　
　　截止目前，本成果授權發明專利14件，登記軟件著作權4項，發表高水平研究論文28篇。
　　
