1、行業背景

2022年已并網的儲能項目中,用戶側并網占比為8.36%,其中工商業儲能規模為占比為98.6%。隨著各省市的峰谷價差拉大,部分省市可實現兩充兩放,工商業儲能會更加具有經濟性,加上限電政策的影響,工商業儲能將在2023-2025年逐漸發展成主要的增長點。

工商業儲能是用戶側儲能最主要的應用場景之一,當前主要應用場景包括峰谷套利、需(容)量管理、應急備電、動態增容及需求側響應。

如何通過工商業儲能設備實現上述功能及安全、可靠經濟運行，顯然已成為大多儲能集成廠家關注的重點，而作為儲能設備的“大腦”EMS也成為其中關鍵的一環，市場需求逐年增加。

2、應用場景

安科瑞儲能能量管理系統Acrel-2000ES，專門針對工商業儲能柜、儲能集裝箱研發的一款儲能EMS，具有完善的儲能監控與管理功能,涵蓋了儲能系統設備(PCS、BMS、電表、消防、空調等)的詳細信息,實現了數據采集、數據處理、數據存儲、數據查詢與分析、可視化監控、報警管理、統計報表等功能。在高級應用上支持能量調度,具備計劃曲線、削峰填谷、需量控制、防逆流等控制功能。

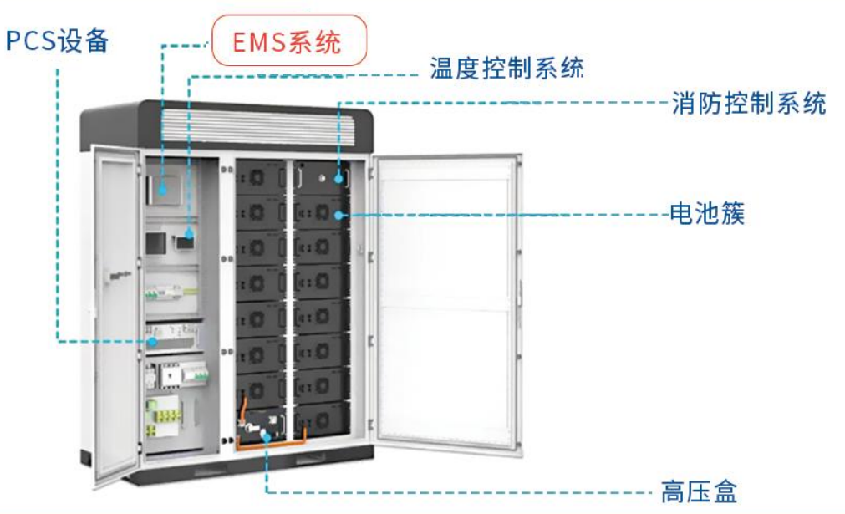

工商業儲能柜

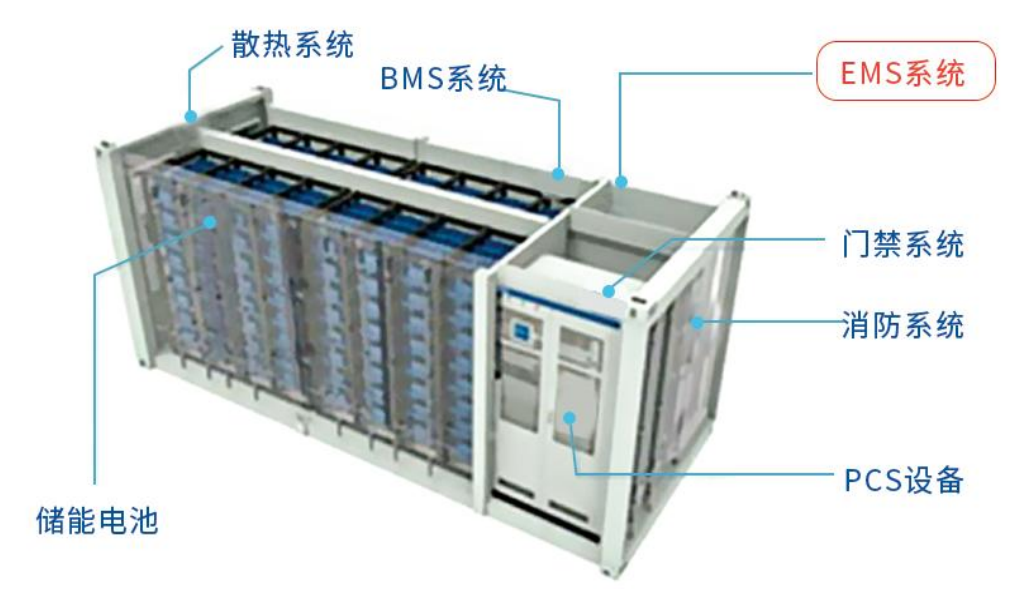

儲能集裝箱

3、系統結構

Acrel-2000ES，可通過直采或者通過通訊管理或串口服務器將儲能柜或者儲能集裝箱內部的設備接入系統。系統結構如下：

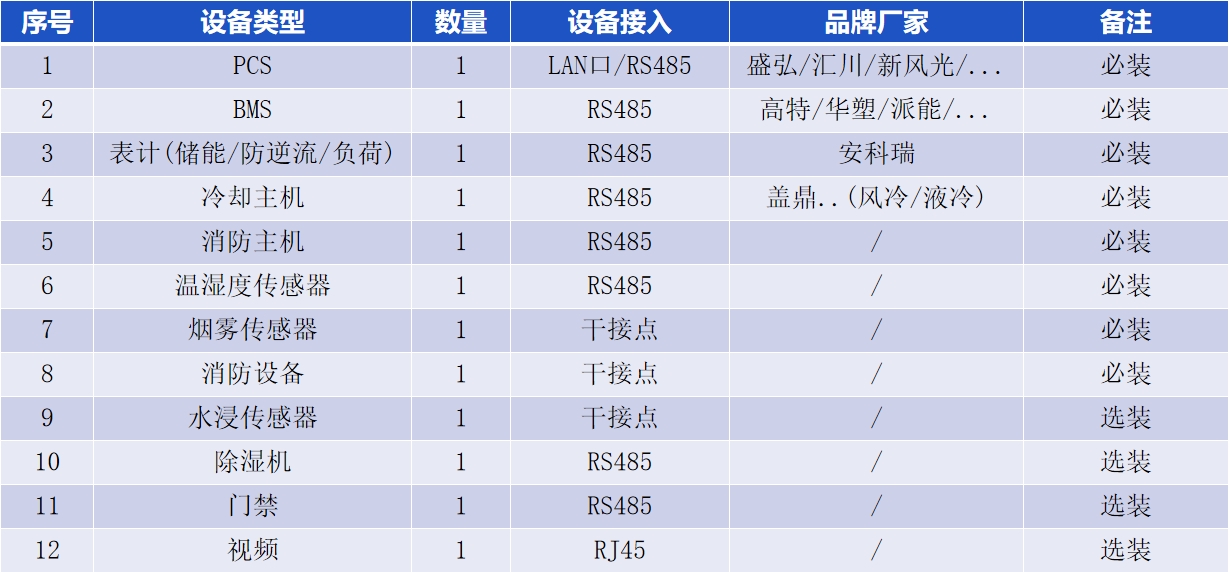

4、接入設備

Acrel-2000ES，具備多種接口，多種協議對接的能力，支持多種設備接入。

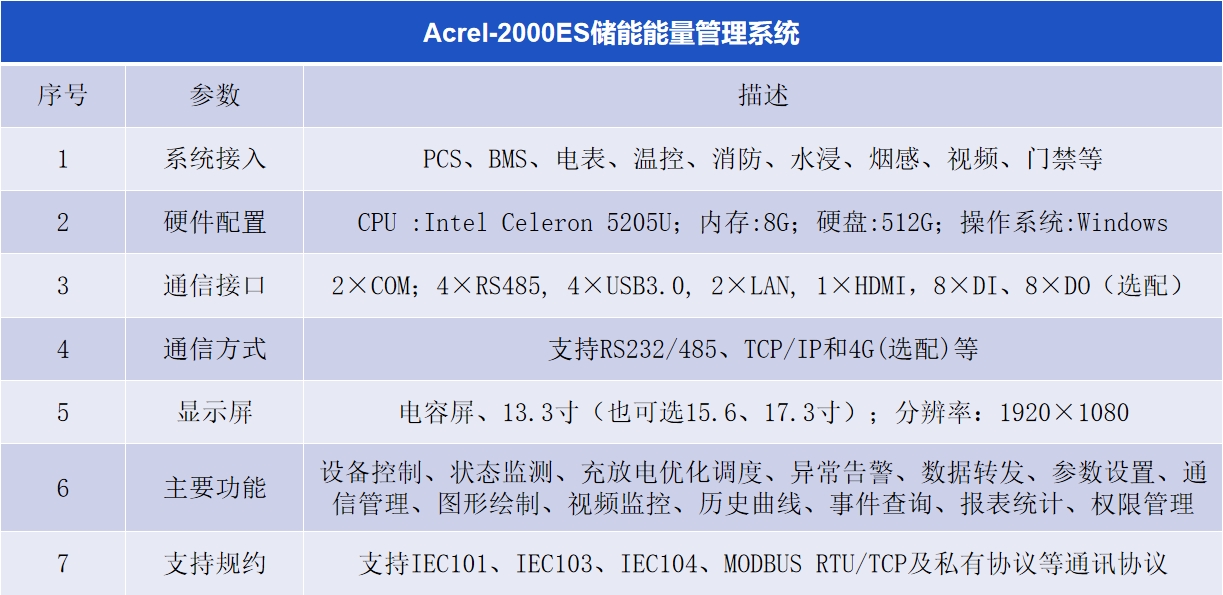

5、技術參數

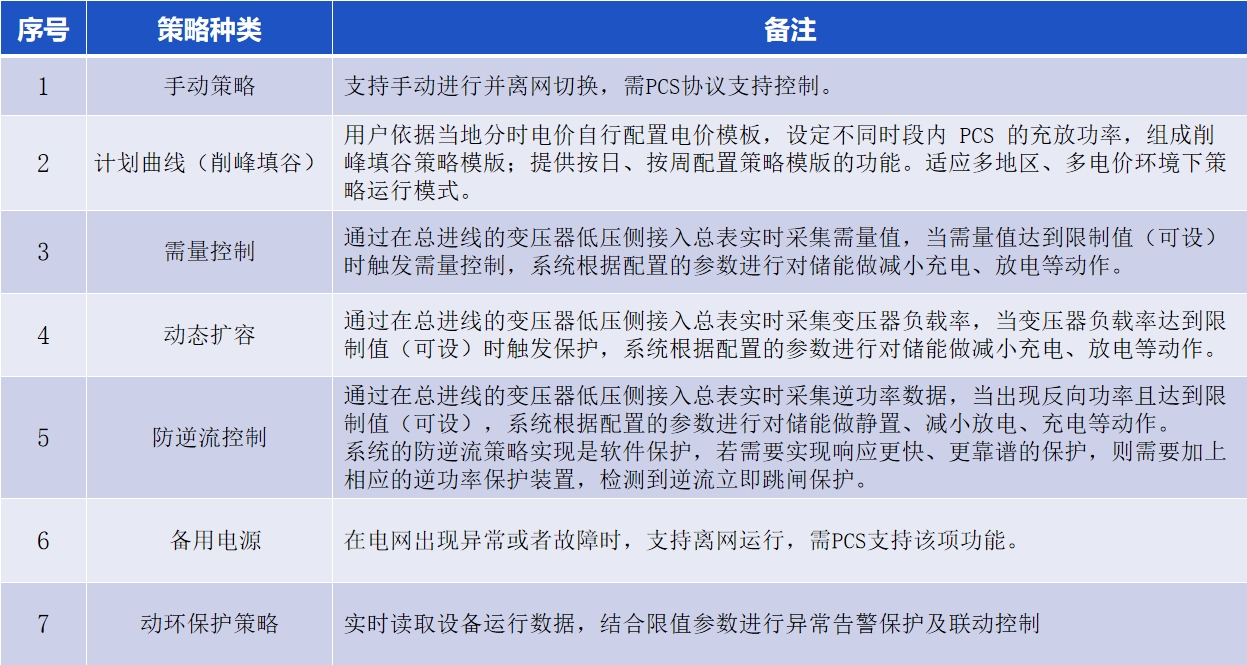

6、功能和策略


7、系統特點

1）工業觸摸屏電腦

配置工控機與監控屏一體機，支持13.3人機交互界面，實現設備監控、儲能優化調度、參數設置、通信管理、實時告警等，實現本地化管理功能。

2）數據采集功能強大

支持儲能變流器、電池管理系統、計量表計、溫控系統、消防系統等數據采集功能。

3）接入設備可自由組合可擴展

設備接口豐富，根據用戶要求可靈活配置（可通過通訊管理機、串口服務器等做設備擴展接入）；

4）數據采集和轉發

支持串口、TCP/IP， 4G (選配)等通信模式，可與第三方平臺數據交換。
支持IEC101、IEC104、Modbus RTU、Modbus TCP、CDT等電力通信規約。

5）功能特點

支持遠程秒級遙調遙控，緊急啟停；
策略運行支持本地模式和遠程模式；
支持削峰填谷、需量控制、逆功率保護、計劃跟蹤等策略

6）安裝方便

面板式安裝，PCS、BMS，計量、溫控、消防等，支持基于RS485、干接點混合組網，方便安裝。

8、系統功能

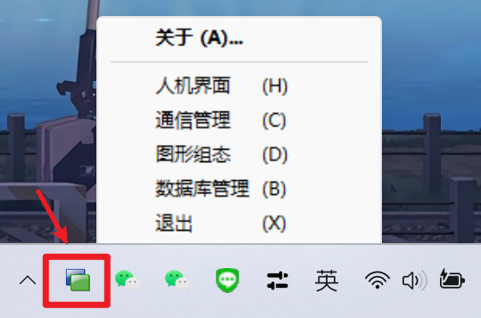

1）主控進程

主要功能
接收通信管理進程送來的數據并處理。
按要求生成告警信息，提交給人機界面，并保存到數據庫。
完成計算量的定時計算，2-3秒/次，支持嵌套。
將采集的信息量保存到歷史數據庫。
處理人機界面、圖形組態的數據請求。
統計處理。

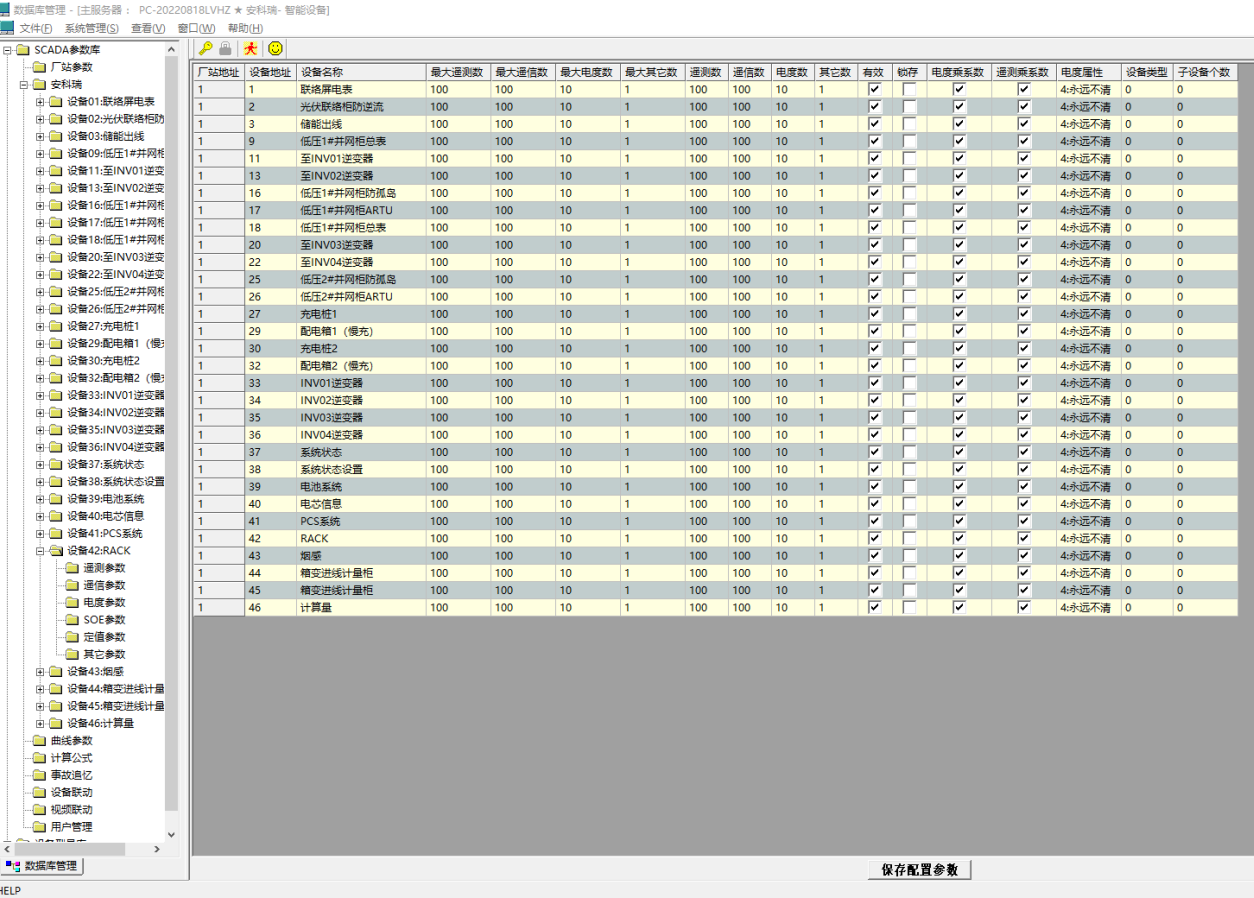

2）數據庫管理


添加廠站
設備參數
遙測參數
遙信參數
電度參數
SOE參數
定值參數
模板庫

計算公式
設備聯動
視頻聯動

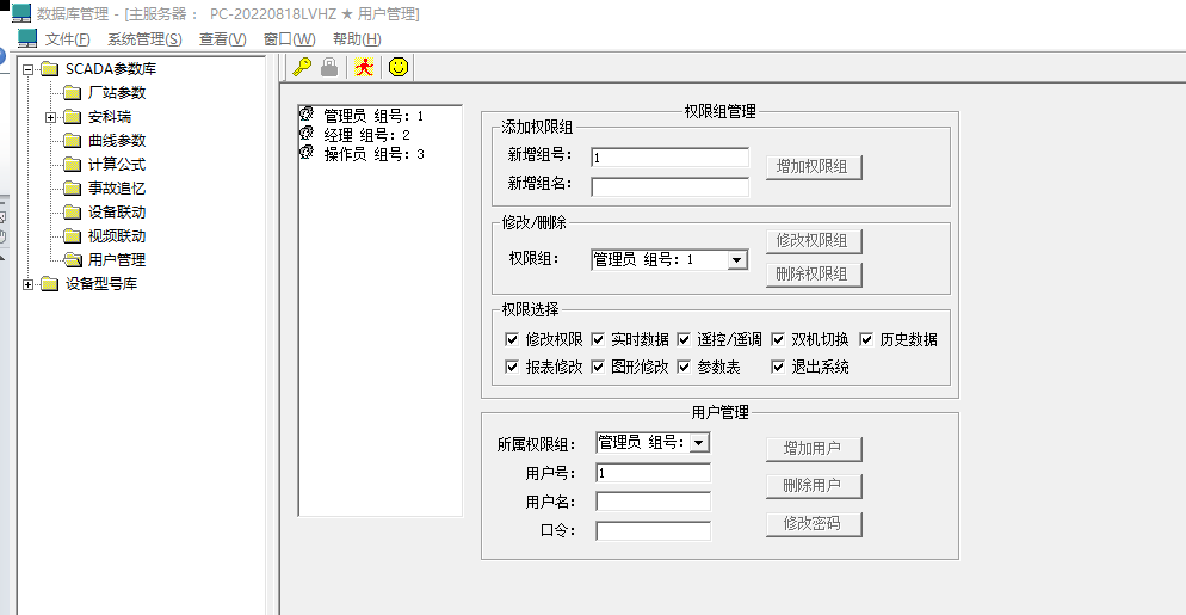

用戶管理

3）通訊管理

支持TCP、UDP、串口等
支持的通信協議：
Modbus RTU、Modbus TCP、101/103/104、CDT、第三方私有協議
允許用戶自己開發新的規約，不斷加入到系統中。

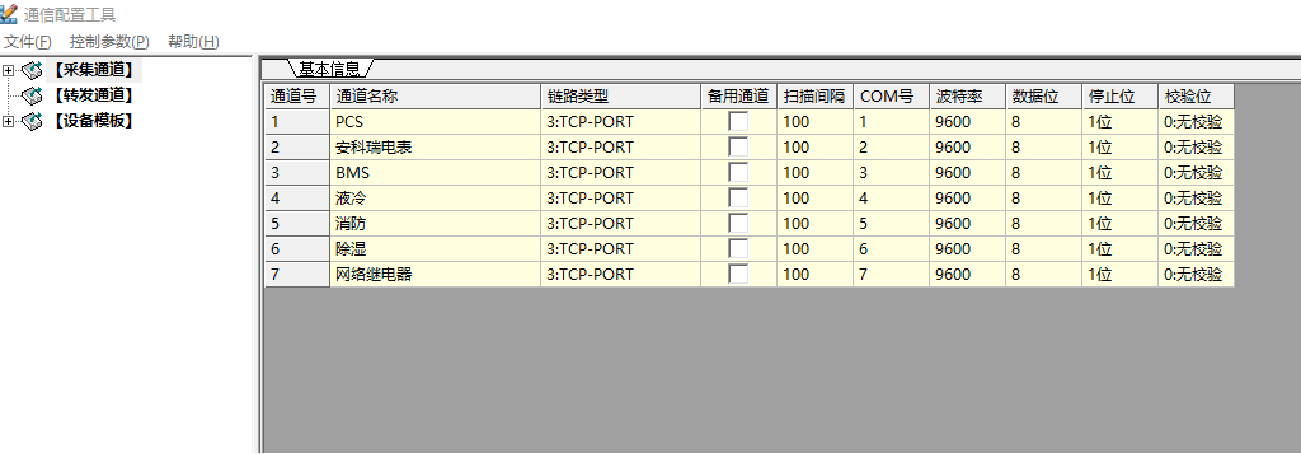

添加通道、設備
設置通道參數：TCP、UDP、串口（波特率、數據位、停止位、校驗類型、流控制等）

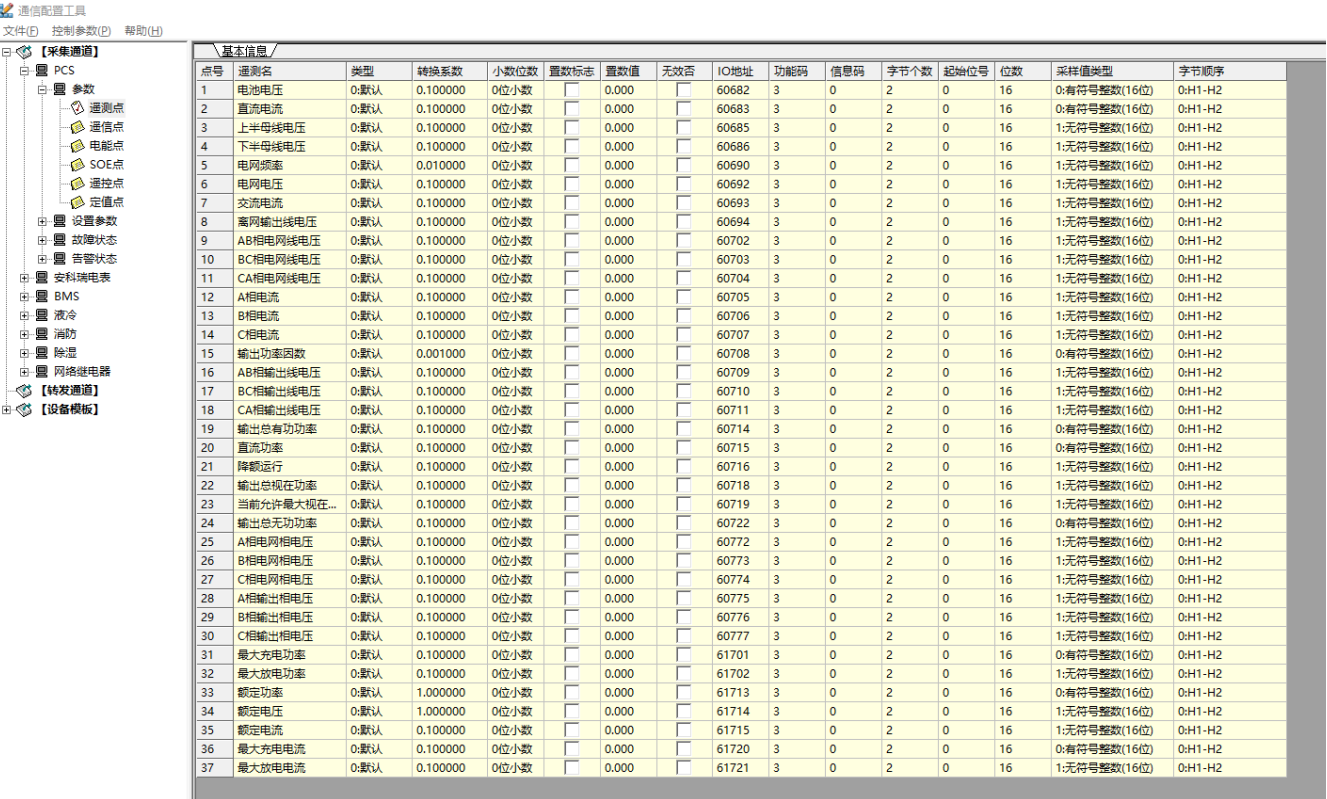

設置設備參數（裝置地址、裝置名稱、通信規約、IP地址、端口號、遙測、遙信、電度、SOE、遙控、定值）

4）圖形組態

繪制：
實時監測（PCS、BMS、電表、溫濕度等）
設備控制（溫控、照明等）
關聯：
曲線
報表
視頻監控

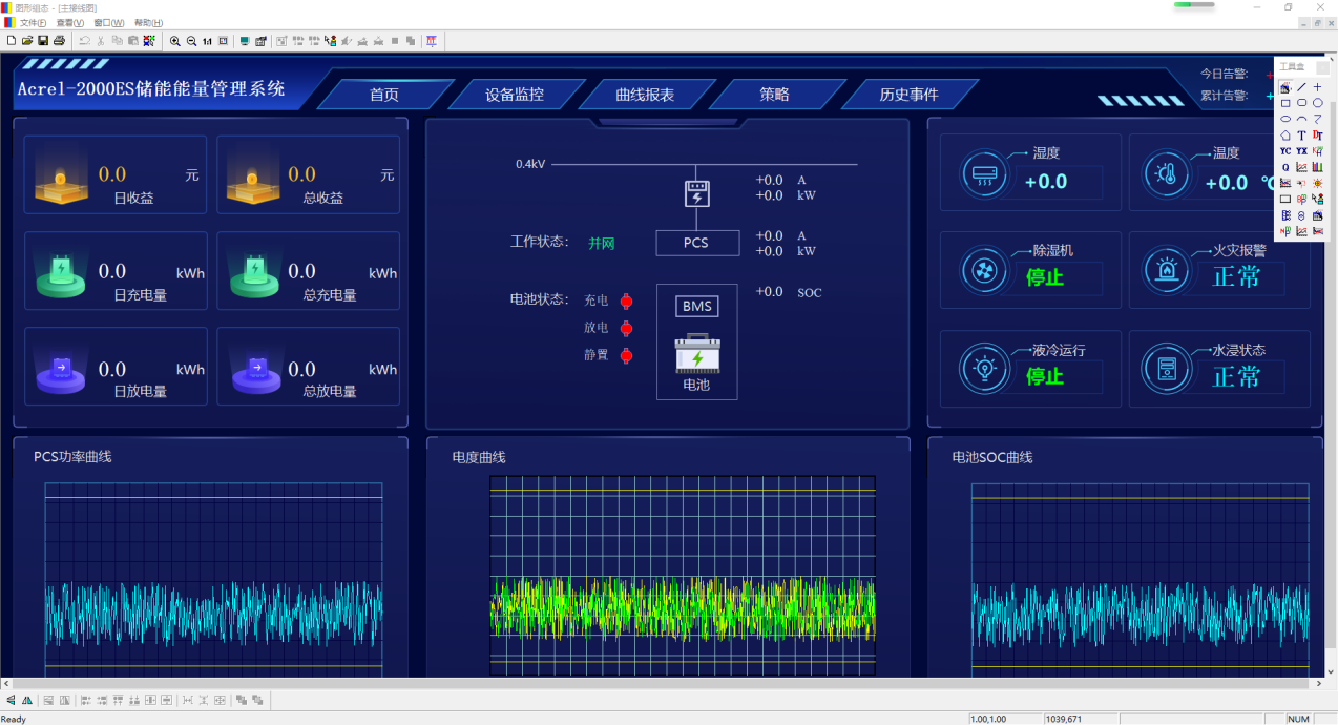

5）人機界面
