　　案例|力控SCADA賦能上海竹園污水廠，打造亞洲污水處理智慧標桿

　　智慧市政

　　作為上海市重大工程項目及“蘇州河環境綜合整治四期工程”的關鍵組成部分，上海竹園污水處理廠四期工程不僅承載著提升城市污水處理能力與居民生活質量的重任，更是推動環保理念與技術創新的典范。

　　竹園污水處理廠四期工程位于浦東新區，項目新建了規模達120萬立方米/日的污水處理廠、平均規模120噸干基/日（峰值180噸干基/日）的污泥處理中心，以及總長約5公里的進出水總管，總投資逾百億元。

　　這一工程的建成，使得竹園污水處理片區的總處理規模達到了340萬立方米/日，成為亞洲最大的污水處理廠之一，服務面積約335平方公里，惠及人口約600萬。

　

　　多措并舉

　　展現綠色發展新高度

　　面對建設標準高、處理水量波動大、運行工況復雜多變等技術挑戰，竹園污水處理廠攜手力控科技，共同打造以力控SCADA平臺組態軟件eForceCon為核心的調度系統，展現了綠色智慧化建造的新高度。

　

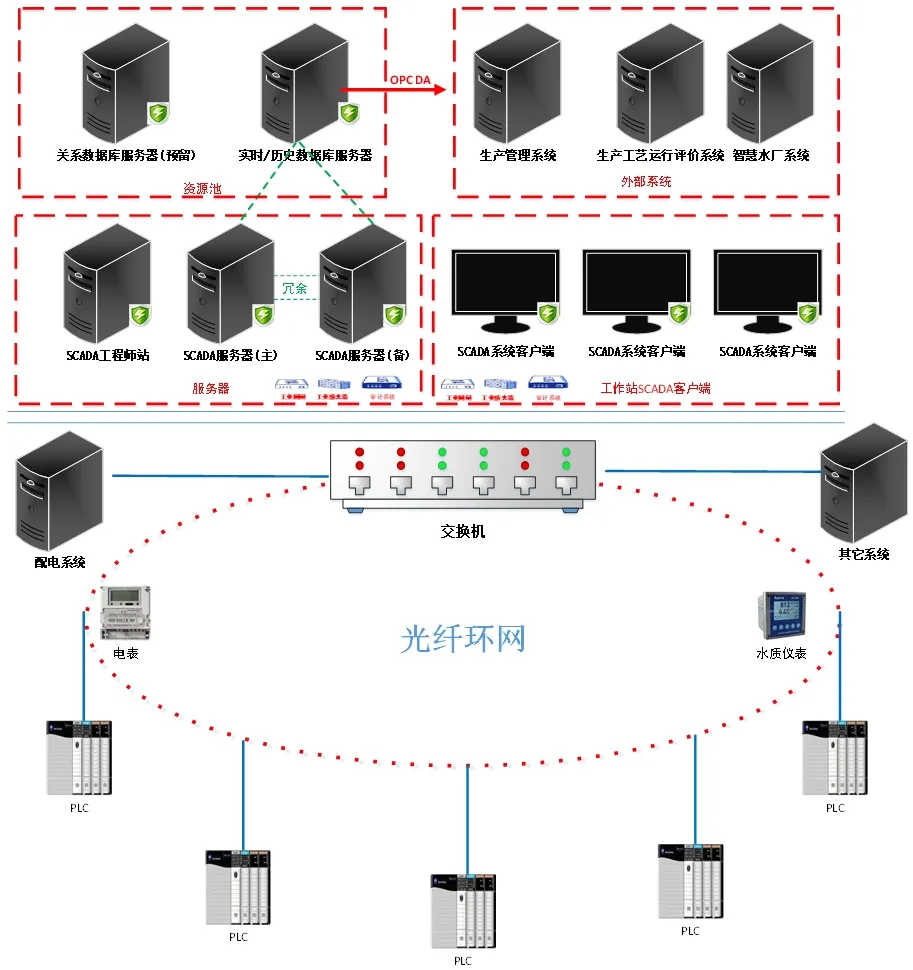

　　該系統主要分為數據采集層、安全防護層、數據處理層和應用展現層：

　　?數據采集層的自控系統采集PLC、儀表等數據，通過多種協議與第三方業務系統交互；

　　?安全防護層配備了網閘、防火墻等安全設備，確保系統安全穩定運行；

　　?數據處理層對采集的數據進行集中存儲和展示；

　　?應用展現層則提供豐富的界面展示和數據展現模式，支持多種訪問終端及大屏輸出。

　　從污水到清流

　　為城市發展注入綠色動能

　　污水處理涉及多系統協同與復雜工況，人工管理難以實現精細化調控。力控SCADA調度系統通過以下模塊化功能，確保全流程高效、穩定運行：

　　高效的數據采集與存儲

　　本系統構建了基于工業控制網絡的多層級數據采集體系，通過力控SCADA平臺組態軟件eForceCon與企業級實時歷史數據庫pSpace的協同運作，實現全流程數據的高效管控。

　　力控SCADA采用雙機熱備冗余機制，主備服務器通過內置功能模塊自動執行無感切換。系統支持PROFIBUS、MODBUS、OPC DA等主流工業協議，實現對污水處理環節PLC、儀器儀表、變配電系統及UPS的全量數據采集，并通過C/S架構實現客戶端動態數據源切換，保障監控終端的業務連續性。

　　力控實時歷史數據庫作為專用現場數據存儲數據庫，其內置的壓縮算法對歷史數據進行壓縮，同時提供數據增刪插改、報警追溯等高級功能，為報表生成與趨勢分析提供可靠數據源。在存儲策略方面，系統實施分級處理機制：運行信號觸發即時存儲，冗余采集節點采用IO直推方式實現數據變化存儲，所有數據每60秒刷新時間戳，確保時序數據的完整性與可追溯性。

　　多源數據整合存儲

　　調度系統實時采集PLC、儀表、配電系統等數據，統一存儲至實時歷史數據庫，支持定時數據更新與壓縮存儲。通過Modbus TCP、OPC DA等協議無縫對接第三方系統，打破數據壁壘。

　　全面監控與可視化管理

　　系統提供了全面的監控與管理功能，包括設備運行狀態監控、生產過程數據和生產工藝數據查看。遠程控制包括進/出水泵房、AAO生物反應池、曝氣沉砂池、尾水排放系統等在內的關鍵設備，調整啟停參數、報警閾值及工藝設定值。

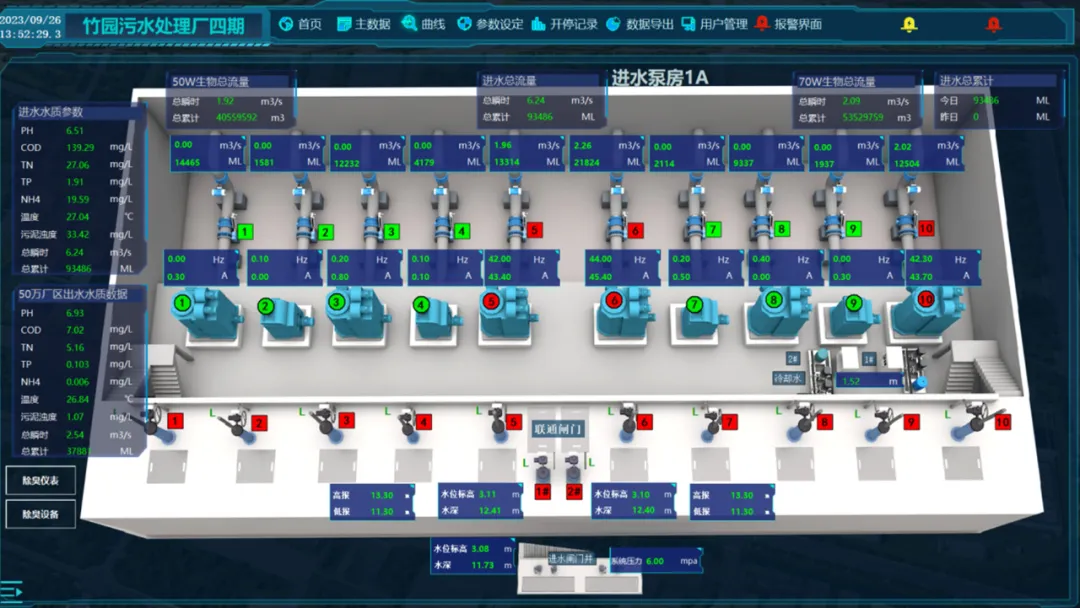

　　工藝流程圖具有真實的動畫效果，能夠?qū)崟r、動態顯示相關參數及效果。動畫展示設備狀態（啟停、流量、壓力、能耗等），支持點擊查看實時/歷史數據及變化趨勢。超標參數通過顏色、動畫、聲音報警，提升異常響應效率。

　　智能分級報警

　　系統具備報警管理功能，根據現場實際需求定制三級報警機制，確保當班人員能夠及時發現并處理報警。一級報警重點關注主泵運行設備和關鍵液位，異常狀態下系統會觸發語音提示與緊急處理流程；二級報警針對閘門、撇渣管、各蝶閥等調節設備故障；三級報警提示次要異常。

　　系統支持報警記錄查詢、趨勢分析及導出功能，確保故障快速定位。

　　攜手共創美好環境

　　共建區域協同發展

　　上海竹園污水處理廠四期工程的建成投運，不僅滿足了城市發展對于污水處理的需求，更為上海市乃至周邊地區的水環境治理提供了有力支持。

　　力控SCADA調度系統作為項目污水處理調度的核心，為污水處理全過程提供數據采集與工藝監控等功能，有效提高運營管理水平。

　　展望未來，力控科技將持續服務竹園污水處理廠工程，助力合作伙伴發揮其在環保領域的引領作用，不斷提高服務質量，共同推進污水處理設施的建設和運營，為實現區域協同發展貢獻力量。
