【“TWINHOW推好”科技賦能高質量發展解決方案：上海錫明 、工業機器人自動引導抓取解決方案、工業機器人 、六軸機器人、工業相機、 鏡頭、 視覺系統 、機器視覺】基于機器視覺引導的工業機器人系統由相機、 視覺光源、 鏡頭、六軸機器人以及相應的固定機構組成。該視覺檢測設備將視覺系統與機器人系統有機結合， 實現 了高度柔性的工業機器人和高檢測精度的視覺相機的結合， 能 夠大范圍高柔性兼容生產各種產品，大幅度提高了生產效率。

基于機器視覺引導的工業機器人應用于自動引導抓取

基于機器視覺引導的工業機器人系統由相機、 視覺光源、 鏡頭、六軸機器人以及相應的固定機構組成。

視覺引導系統可在70mm 的初始偏差范圍之間實現位移識 別，并將輸出引導的精度控制在0.05mm 以內。

該視覺檢測設備將視覺系統與機器人系統有機結合， 實現 了高度柔性的工業機器人和高檢測精度的視覺相機的結合， 能 夠大范圍高柔性兼容生產各種產品，大幅度提高了生產效率。

基于人工智能的 EMS 側圍下件視覺引導的系統組成包括 視覺引導傳感器( 3 個)、控制柜( 1 套) 。傳感器安裝于取 件機器人六軸上。

引導取件流程：

1 )機器人帶抓手和傳感器運動至零件前約 800mm 處(傳 感器拍照距離， EMS 取件無需測距儀) ；

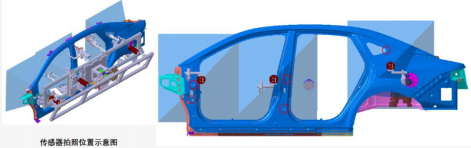

2 )傳感器對零件上 6 處不同的特征進行拍照， 利用 3D 引 導算法，確定零件的位置及角度偏移；

3 ) 計算機器人運動修正值， 反饋至機器人；

4 ) 機器人修正抓取軌跡，并精確抓取零件。

特征點選?。?側圍特征點主要選取孔和角點特征， 一般情 況下 A 柱、 B 柱、 C 柱三角窗/尾燈/輪罩各選 1-2 個特征。

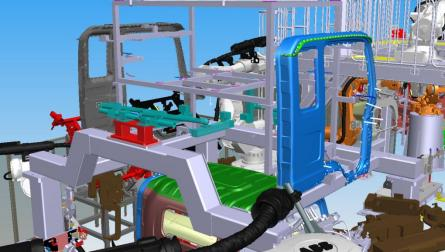

圖  基于人工智能的視覺引導抓取安裝圖
