工業和信息化部辦公廳關于印發石化行業智能制造標準體系建設指南（2022版）的通知

各省、自治區、直轄市工業和信息化主管部門，有關行業協會、標準化技術組織和專業機構：

為切實發揮標準對推動石化行業智能制造發展的支撐和引領作用，工業和信息化部依據《國家智能制造標準體系建設指南（2021版）》《“十四五”智能制造發展規劃》和《“十四五”原材料工業發展規劃》，組織編制了《石化行業智能制造標準體系建設指南（2022版）》。現印發給你們，請結合本行業、本領域、本地區實際，在標準化工作中貫徹執行。

工業和信息化部辦公廳

2022年11月4日

石化行業智能制造標準體系
建設指南
（2022 版）
2022 年11 月
目錄

一、總體要求..............................................................................1
（一）指導思想..........................................................................1
（二）基本原則..........................................................................1
（三）建設目標..........................................................................2
二、建設思路..............................................................................2
（一）石化行業智能制造標準體系結構................................. 2
（二）石化行業智能制造標準體系框架................................. 4
三、建設內容..............................................................................6
（一）基礎共性標準..................................................................6
（二）石化關鍵數據及模型技術標準................................... 12
（三）石化關鍵應用技術標準............................................... 17
（四）細分行業應用標準....................................................... 28
四、組織實施............................................................................30
附件1 石化行業智能制造現行和在研標準清單................... 32
附件2 石化行業智能制造標準建設重點............................... 38

前言

石化行業是我國國民經濟重要的支柱產業，是支撐制造業高質量發展的關鍵領域。當前，我國石化行業發展取得長足進步，主要產品產量位居世界前列，技術裝備水平顯著提高，科技創新、節能減排取得積極成效，但仍面臨著產能結構性過剩、高端產品供給不足、安全環保壓力不斷加大等問題。隨著新一代信息技術與制造業的不斷融合，智能制造成為推動石化行業提質增效、綠色低碳和高質量發展的重要手段。為切實發揮好標準對石化行業智能制造發展的支撐和引領作用，規范和引導石化行業向數字化、網絡化、智能化發展，深入落實國家智能制造及標準化有關政策及要求，工業和信息化部依據《國家智能制造標準體系建設指南（2021版）》，組織編制了《石化行業智能制造標準體系建設指南（2022 版）》。

一、總體要求
（一）指導思想
堅持以習近平新時代中國特色社會主義思想為指導，全面貫徹黨的二十大精神，立足新發展階段，完整、準確、全面貫徹新發展理念，深入落實《國家標準化發展綱要》《“十四五”數字經濟發展規劃》《“十四五”智能制造發展規劃》《“十四五”原材料工業發展規劃》，以《國家智能制造標準體系建設指南（2021 版）》為基礎，以加快推動石化行業數字化轉型為主線，以加速實現石化行業綠色高質量發展為目標，以標準作為推動智能制造在石化行業廣泛應用的技術支撐，結合石化行業智能制造發展現狀及標準化需求，建立涵蓋基礎共性、關鍵數據及模型技術、關鍵應用技術的石化行業智能制造標準體系，加快推進石化行業智能制造標準制定。
（二）基本原則
統籌規劃、協調配套。結合石化行業特點，構建與國家智能制造標準體系協調配套的石化行業智能制造標準體系，加強標準體系頂層設計，明確石化行業智能制造標準化重點領域和方向，指導新一代信息技術在細分行業的推廣應用，統籌推進國家標準、行業標準與團體標準協同發展，鼓勵發展先進適用的團體標準。穩步推進、急用先行。緊密跟蹤新一代信息技術發展動態，結合石化行業發展現狀及趨勢，持續開展石化行業基礎共性、關鍵數據和模型等方面標準制定，不斷完善石化行業智能制造標準體系。根據石化行業數字化和綠色化轉型急需，加快制定新一代信息技術在石化生產過程管控、設備管理、能源管理、安全環保、供應鏈協同等方面的應用標準。

加強協同、注重實施。結合智能制造跨行業、跨領域等特點，加強石化行業上下游企業、產學研用各方協同合作，共同開展標準制定。強化標準的宣傳推廣和應用實施，充分發揮標準引領性作用，指導石化企業進行智能化改造升級，提升石化行業智能化整體水平。
（三）建設目標
到2025 年，建立較為完善的石化行業智能制造標準體系，累計制修訂30 項以上石化行業重點標準，基本覆蓋基
礎共性、石化關鍵數據及模型技術、石化關鍵應用技術等標準；對于原油加工等石化細分行業，優先制定新一代信息技術在生產、管理、服務等特有場景應用的標準，推動智能制造標準在石化行業的廣泛應用。
二、建設思路
（一）石化行業智能制造標準體系結構
石化行業智能制造標準體系結構包括“A 基礎共性”、“B石化關鍵數據及模型技術”、“C 石化關鍵應用技術”、“D 細

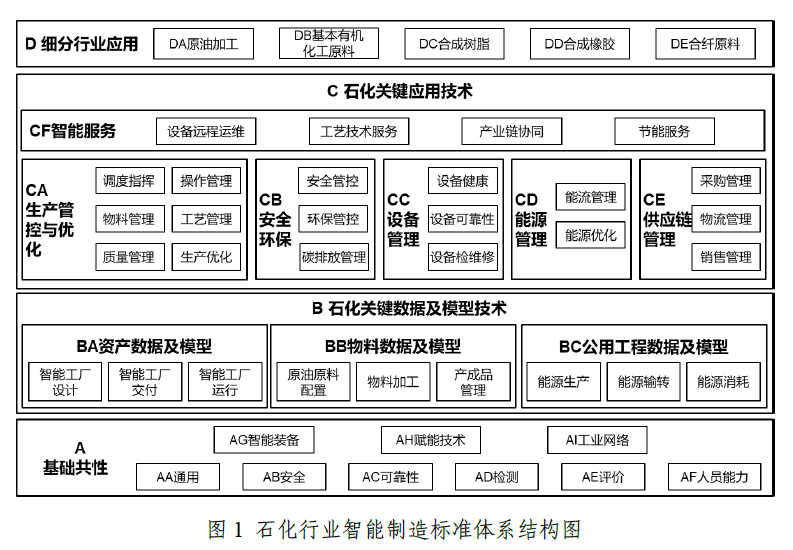

分行業應用”等四個部分，主要反映標準體系各部分的組成關系。石化行業智能制造標準體系結構如圖1 所示。

石化行業智能制造標準體系結構分為四層，A 基礎共性標準位于標準體系結構的最底層，是B 石化關鍵數據及模型技術標準、C 石化關鍵應用技術標準的基礎；B 石化關鍵數據及模型技術標準主要用于規范實體工廠的數據和模型，為C 石化關鍵應用技術標準提供支撐；C 石化關鍵應用技術標準基于B 石化關鍵數據及模型技術標準，從業務視角提煉石化行業通用的新技術應用標準；D 細分行業應用標準是面向石化細分行業的具體需求，是A 基礎共性標準和B 石化關鍵數據及模型技術標準、C 石化關鍵應用技術標準的進一步細化和落地。
A 基礎共性標準包括兩個部分，一部分為繼承自國家智能制造標準體系基礎共性標準的通用、安全、可靠性、檢測、評價、人員能力標準；另一部分為繼承自國家智能制造標準體系關鍵技術標準的智能裝備、賦能技術、工業網絡等標準，并根據石化行業基礎關鍵技術的需求進行了整合。
B 石化關鍵數據及模型技術標準包括資產數據及模型、物料數據及模型、公用工程數據及模型等三個部分。石化關鍵數據及模型技術標準涵蓋了石化智能制造需要的基礎數據標準、主數據標準、事務數據采集標準，以及基于經驗和自然規律的算法庫標準、知識庫標準、資產模型標準、機理模型標準等。
C 石化關鍵應用技術標準包括生產管控與優化、安全環保、設備管理、能源管理、供應鏈管理、智能服務等六個部分，涵蓋人工智能、工業大數據等新一代信息技術在石化行業各個業務域的應用場景標準。
D 細分行業應用標準包括原油加工、基本有機化工原料、合成樹脂、合成橡膠、合纖原料等五個部分，涵蓋各個細分行業特有的智能場景標準。
（二）石化行業智能制造標準體系框架

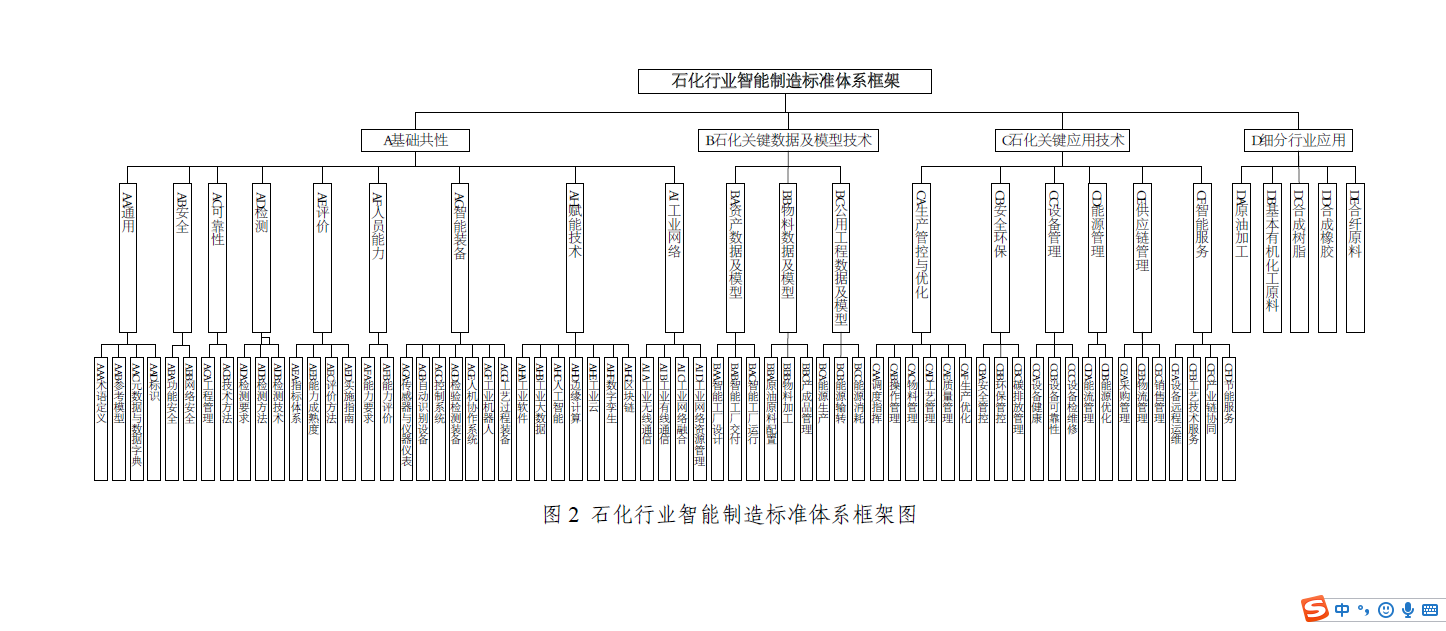

石化行業智能制造標準體系框架由石化行業智能制造標準體系結構向下映射而成，包含了石化行業智能制造標準體系的基本組成單元，如圖2 所示。


三、建設內容
（一）基礎共性標準

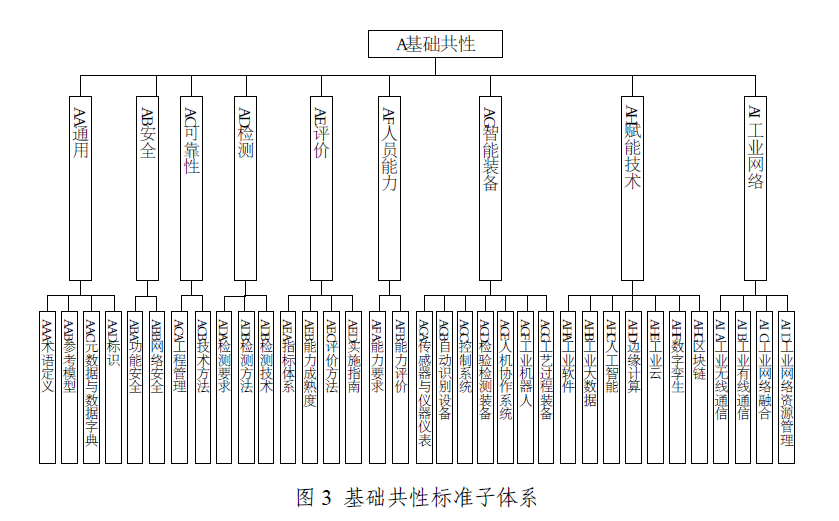

基礎共性標準用于統一石化行業智能制造相關概念，以及石化行業在智能裝備、賦能技術、工業網絡等方面的共性技術標準，主要包括通用、安全、可靠性、檢測、評價、人員能力、智能裝備、賦能技術、工業網絡等九個部分，如圖3 所示。

1.智能裝備標準

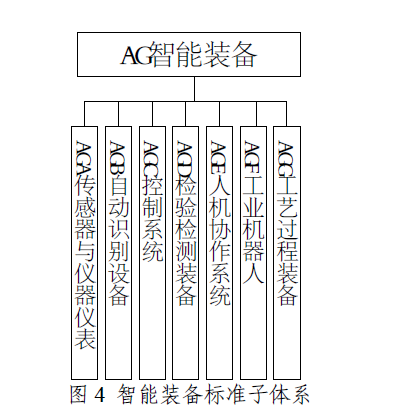

主要包括傳感器與儀器儀表、自動識別裝備、控制系統、檢驗檢測裝備、人機協作系統、工業機器人、工藝過裝備等七個部分，如圖4 所示。主要用于規定智能傳感器、智能儀表、工藝過程裝備、工業機器人等智能裝備的數據字典、通信協議、接口、集成和互聯互通、優化等技術要求，解決生產過程中智能裝備之間，以及智能裝備與物流系統、檢測系統、工業軟件、工業云平臺之間數據共享和互聯互通的問題。通用裝備的相關標準引用國家智能制造標準體系中的智能裝備標準，本部分只對面向石化行業復雜環境的專有裝備標準展開描述。

（1）傳感器與儀器儀表標準
主要包括面向石化復雜生產過程中的微型化、智能化、低功耗傳感器的數據編碼與交換、系統性能評估等通用技術標準；溫度、壓力、流量、在線分析等智能儀器儀表的采集、分析、自診斷等接口、通信、集成標準。主要用于解決數據采集與交換過程中數據格式、程序接口不統一的問題。
（2）自動識別設備標準
主要包括石化專有自動識別設備的數據編碼、接口規范等標準。主要用于石化物流、倉儲應用的自動識別設備及對象的數據采集和分析處理。

（3）控制系統標準
主要包括石化專有生產過程控制系統標準。主要用于規定石化生產過程及裝置自動化、數字化的信息控制系統，如可編程邏輯控制器（PLC）、分散型控制系統（DCS）、現場總線控制系統（FCS）、數據采集與監控系統（SCADA）等，解決控制系統數據采集、控制方法、通信、集成等問題。
（4）檢驗檢測裝備標準
主要包括石化專有檢驗檢測裝備標準。主要用于石化產品質量檢測、泄漏檢測、火災檢測等智能識別系統的互聯互通和通信集成。
（5）人機協作系統標準
主要包括用于石化防爆終端、操作屏等的高可靠性和安全性相關人機協作標準。
（6）工業機器人標準
主要包括面向石化生產過程中智能裝卸、產成品倉儲、長輸管線巡檢、裝置日常巡檢等環節專用機器人的統一標識及互聯互通、信息安全等通用技術標準；石化專用機器人與人、環境、系統及其他裝備間的通信、接口、協同標準。主要用于規定石化專用機器人的系統集成、人機協同等通用要求，確保工業機器人系統集成的規范性、協同作業的安全性、通信接口的通用性。
（7）工藝過程裝備標準
主要包括煉油、乙烯等成套裝備的數據接口、通信協議等通用技術標準。主要用于解決石化工藝過程裝備相關的數據采集、集成等問題。
2.賦能技術標準

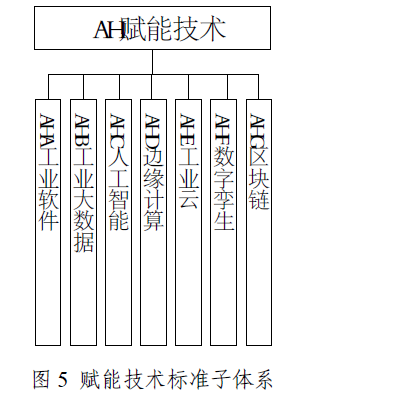

主要包括工業軟件、工業大數據、人工智能、邊緣計算、工業云、數字孿生、區塊鏈七個部分，如圖5 所示。主要用于指導新技術在石化行業的融合應用，構建石化行業智能制造信息技術生態體系，提升石化行業數字化、網絡化、智能化水平。賦能技術的相關標準引用國家智能制造標準體系中的智能賦能技術標準，本部分只對賦能技術在石化行業的具體應用標準展開描述。

（1）工業軟件標準
主要包括研發設計、經營管理、生產管控、資產管理、供應鏈管控等類別的軟件產品與系統、系統集成、軟件接口等標準。主要用于促進軟件成為石化行業知識、技術和管理的載體，提高軟件在石化行業的生產制造、經營管理以及營銷服務活動中發揮的作用。
（2）工業大數據標準
主要包括面向計劃優化、調度指揮、內外操協同、安全環保等石化核心業務的大數據平臺建設標準；石化數據治
理、數據共享、數據資源管理等標準。主要用于石化典型智能制造模式中，提高資產全生命周期各個環節所產生的各類數據的處理和應用水平。
（3）人工智能標準
主要包括石化行業人工智能平臺架構、集成要求、軟硬件產品、評估指標、應用管理等標準。主要用于規范石化行業人工智能平臺的搭建，以及人工智能技術在裝置報警優化、生產工藝優化、設備預知性維護、安全環保風險預測等石化生產過程的研發和應用。
（4）邊緣計算標準
主要包括國家相關基礎通用標準在石化行業的實施指南或具體應用的技術要求標準。主要用于在敏捷連接、實時業務、數據優化、應用智能、安全與隱私保護等方面的關鍵需求。
（5）工業云標準
主要包括石化工業云微服務、服務組件、應用開發環境、平臺互通適配等平臺服務標準。主要用于指導工業云平臺的設計和建設，規范不同工業云服務的業務能力，提升工業云服務的設計、實現、部署、供應和運營管理水平。

（6）數字孿生標準
主要包括國家相關基礎通用標準在石化行業的實施指南或具體應用的技術要求標準。主要用于規范石化行業資產
數字孿生、工藝數字孿生、生產數字孿生等模式在架構、接口、應用等方面的要求，推動石化行業數字孿生場景的應用。
（7）區塊鏈標準
主要包括石化供應鏈、網絡協調、物流管理的可信數字身份、可信數據連接、可信邊緣計算、工業分布式賬本、可信事件提取、智能合約等標準，以及架構與技術要求、接口標準、性能評估等通用標準。主要用于解決石化行業電子簽約、物流計費等場景的互信和共享等問題。
3.工業網絡標準

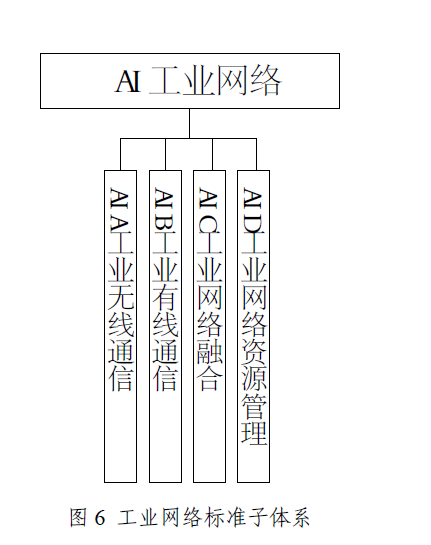

主要包括工業無線網絡、工業有線網絡、工業網絡融合和工業網絡資源管理四個部分，如圖6 所示。其中工業無線網絡和工業有線網絡包括滿足工廠不同系統層級內部及之間的低時延、高可靠等需求的網絡技術標準；工業網絡融合包括工業網絡架構下不同層級和異構網絡之間的組網技術標準；工業網絡資源管理包括網絡地址、服務質量、無線頻譜、網絡管理等資源管理標準。


主要包括國家相關基礎通用標準在石化行業的實施指南或具體應用的技術要求標準。石化行業應用標準主要包括石化行業5G 專網總體架構、UPF 技術要求、切片規范等總體要求標準；石化行業5G 場景和需求要求、應用方案技術要求、應用平臺技術要求等行業應用標準；石化行業5G 虛擬專網技術要求、服務能力技術要求、網絡SLA 保障能力等行業專網標準；石化行業5G 芯片技術要求、定制模組技術要求、終端防爆技術要求、終端安全技術要求、終端與網絡互聯互通技術要求等行業終端標準；石化行業5G 工程設計、施工、驗收、網絡IP 分配規范等工程施工標準；石化異構網絡融合標準。
（二）石化關鍵數據及模型技術標準

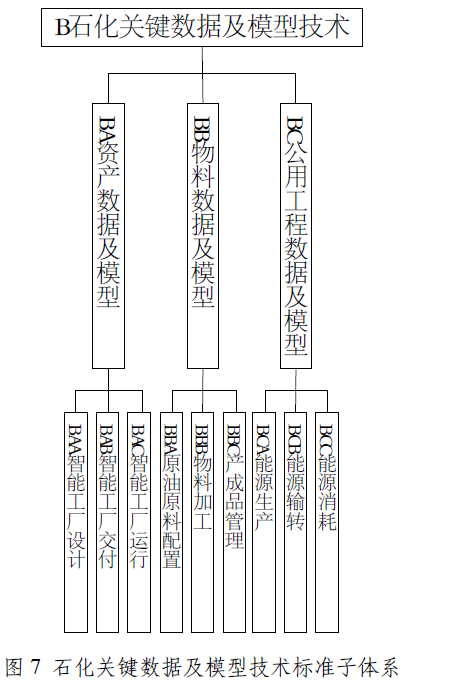

主要包括資產數據及模型、物料數據及模型、公用工程數據及模型等三個部分，如圖7 所示。

1.資產數據及模型標準

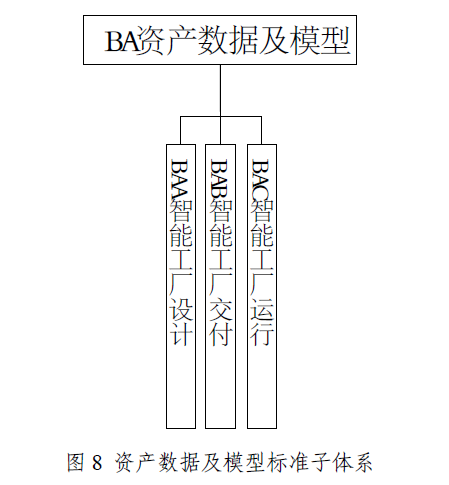

主要包括石化智能工廠設計、智能工廠交付、智能工廠運行等三個部分，如圖8 所示。主要用于規定石化制造系統各個階段業務活動的架構、數據和模型。針對流程、工具、系統、接口等應滿足的要求，確保石化智能工廠建設過程規范化、系統集成規范化、產品制造過程智能化。

（1）智能工廠設計標準
主要包括國家相關基礎通用標準在石化行業的實施指南；石化智能工廠的系統設計、參考架構標準；工廠信息模
型標準、OPC-UA 信息模型標準。
（2）智能工廠交付標準
主要包括石化智能工廠數字化交付內容要求、深度要求等標準；石化智能工廠各環節、各系統及系統集成等竣工驗收標準。主要用于規定石化智能工廠建成后的驗收與交付，確保建成的石化智能工廠達到預定建設目標，交付數據資料滿足石化智能工廠運營維護要求。
（3）智能工廠運行標準
主要包括石化裝置、設備等物理模型組裝、模型運行及管理等資產模型標準；資產分類、資產代碼、資產屬性等資產主數據標準；動設備、靜設備、電氣、儀表等資產運行基礎數據的采集指標、采集方法等數據采集標準。主要用于實現資產的數字化，對構建資產數字孿生虛體的模型和數據進行規范，快速準確的獲取加工過程中的運行參數。
2.物料數據及模型標準

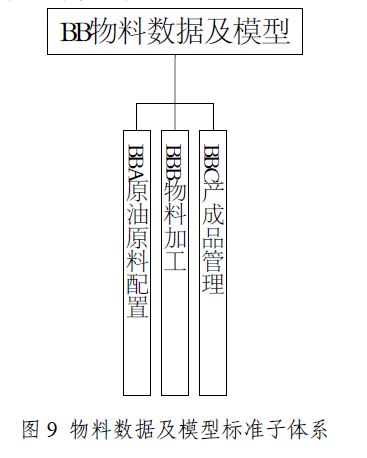

主要包括原油原料配置、物料加工、產成品管理等三個部分，如圖9 所示。主要用于規定從原料進廠到產品出廠的各個階段業務活動中的數據和模型。確保石化產品在生產過程中的智能化管控，為生產管控與優化等業務活動提供數據支撐，提升對資源的綜合利用率，保障石化智能工廠運行管理和操作的精細化、高效化。

（1）原油原料配置標準
主要包括物料屬性庫、評價方法、評價指標等原油原料主數據標準；原油原料基礎數據采集指標、數據采集方法等數據采集標準。主要用于規范原油原料配置階段的數據要求，為物料管理、采購管理等活動提供數據支撐。

（2）物料加工標準
主要包括常減壓、裂解等裝置模型的功能描述、裝置模型構建、裝置模型驗證、裝置模型運行與管理等物料加工模型標準；加工過程數據采集指標、數據采集方法等數據采集標準。主要用于規范物料加工階段的數據要求和模型要求，支撐生產管控與優化等業務活動。
（3）產成品管理標準
主要包括汽油、煤油等產成品的物料屬性庫、評價方法、評價指標等主數據標準；產成品基礎數據采集指標、數據采集方法等數據采集標準。主要用于規范產成品管理的數據要求，為調度指揮、物料管理、銷售管理等活動提供數據支撐。
3.公用工程數據及模型標準

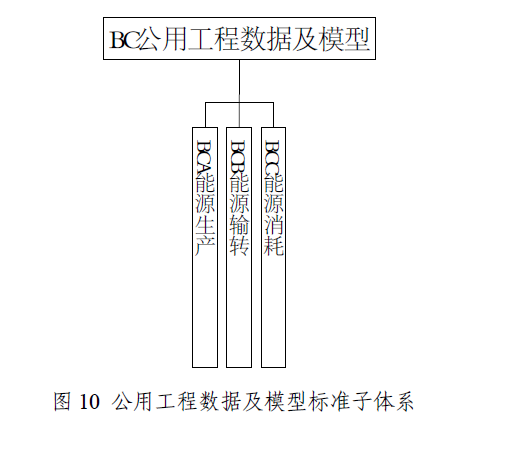

公用工程數據及模型主要包括能源生產、能源輸轉、能源消耗等三個部分，如圖10 所示。主要用于規定公用工程相關業務中的數據和模型，為能源管理等業務活動提供數據支撐。

（1）能源生產標準
主要包括石化能源生產模型標準；能源介質的物性庫、折標計算等能源介質主數據標準；能源生產過程數據采集指標、采集方法等數據采集標準。主要用于規范能源生產階段的數據要求和模型要求，支撐能源管理活動。
（2）能源輸轉標準
主要包括石化能源管網建模、輸轉設備建模等能源輸轉模型標準；能源管網屬性、損耗等能源輸轉主數據標準；能源輸轉過程的數據采集指標、數據采集方法等數據采集標準。主要用于規范能源輸轉環節的數據要求和模型要求，支撐能源輸轉相關業務活動。
（3）能源消耗標準
主要包括石化裝置用能模型標準；能源消耗過程的數據采集指標、數據采集方法等數據采集標準。主要用于規范能源消耗環節的數據要求和模型要求，支撐能流管理、能源優化等能源精細化管理活動。
（三）石化關鍵應用技術標準

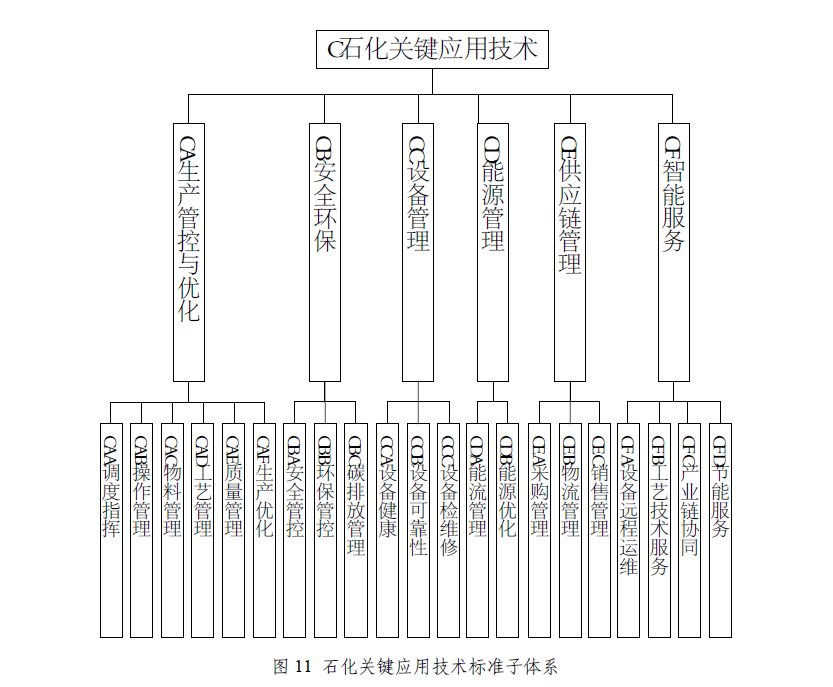

主要包括生產管控與優化、安全環保、設備管理、能源管理、供應鏈管理、智能服務等六個部分，如圖11 所示。


1.生產管控與優化標準

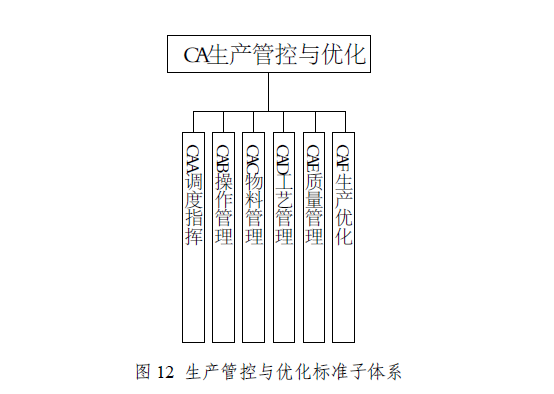

主要包括調度指揮、操作管理、物料管理、工藝管理、質量管理、生產優化六個部分，如圖12 所示。主要用于規定石化企業智能制造環境下調度指揮、操作管理、物料管理、工藝管理、質量管理、生產優化等應滿足的要求，確保制造過程的智能化。

（1）調度指揮標準
主要包括石化生產營運調度的運行監控規則、生產報警模型及規則庫、生產預測分析模型等運行監控報警及生產分析標準；調度指令結構化要求、調度指令閉環管理流程等調度指令標準；生產異常預測預警模型、生產異常處置知識庫等生產異常處置標準；基于融合通信技術的生產營運指揮標準。主要用于指導石化企業調度指揮系統的建設、規范新一代信息技術在生產調度業務中的應用，建立生產感知自動化、數據分析科學化、指揮決策規范化的生產調度指揮新模式，有效提高指揮效率和決策水平。
（2）操作管理標準
主要包括石化操作監控、操作報警、智能巡檢等的內外操管理標準；內外操協同、操作報警評估分析及處置知識庫、操作績效建模及評價等的操作優化標準；仿真培訓系統設計和建設等的仿真培訓標準。主要用于指導石化企業操作管理系統的建設、規范新一代信息技術在操作管理業務中的應用，實現操作過程在線監管、智能巡檢及內外操協同，提高裝置運行精細化管理水平。
（3）物料管理標準
主要包括物料計量誤差自動校正規則、物料移動解析規則、物料平衡場景庫構建等物料平衡標準。主要用于指導石化企業物料管理系統的建設，實現數字化的生產管理，促進統計業務從報表記錄向監督分析職能轉變，提升精細化管理水平。
（4）工藝管理標準
主要包括工藝關鍵點及工藝關聯參數可視化分析要求等工藝監控與分析標準。主要用于指導石化企業工藝管理系
統的建設，為工藝技術及管理人員提供全面可視化數據監控平臺，實現常減壓、乙烯等生產裝置數據全面動態監控，有效提高工藝分析水平，保障裝置安全、穩定、長周期運行。
（5）質量管理標準
主要包括質量監控、預警和統計分析，質量追溯等的質量過程管理標準；基于質量風險知識庫的質量風險識別、評價和控制等的質量風險管理標準；樣品采集、分析、報告和管理等的實驗室信息管理標準。主要用于指導石化企業質量管理系統的建設，實現從原油、“三劑”等原輔料進廠、生產加工到產成品出廠各環節質量的全方位監管以及質量檢驗業務集成和質量問題追溯。

（6）生產優化標準
主要包括基于線性規劃技術、盈利分析模型的生產方案設計與優化、生產計劃編制與優化等計劃優化標準；基于調度優化模型的調度作業計劃編制等調度排產優化標準；從基準模型開發、評價、優化、管理的角度規范以常規生產過程如單元設備、生產裝置、總加工流程、公用工程為基礎的裝置優化標準；以生產過程常規控制系統為基礎的比例-積分-微分（PID）整定、先進過程控制（APC）、實時優化（RTO）、控制性能監控等的先進控制系統與優化軟件集成標準。主要用于規范新一代信息技術在生產優化的應用，逐步實現上下游多裝置的協同控制與優化，最終達到煉化一體化優化。
2.安全環保標準

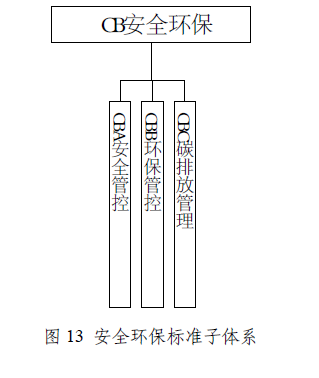

主要包括安全管控、環保管控和碳排放管理等三個部分，如圖13 所示。主要用于規定石化企業智能制造環境下
安全、環保、碳排放管理應滿足的要求，以數字化支撐石化企業安全環保、綠色低碳發展。

（1）安全管控標準
主要包括基于風險知識庫的風險和隱患的識別、評價與控制等風險管理和隱患治理標準；基于物聯網的作業許可、作業過程監控等現場作業管理標準；基于事故知識庫的事故統計分析、基于設備三維模型及事故模型的事故仿真模擬，基于?；分R庫、風險分級模型、結構化應急預案庫的應急指揮等事故與應急管理標準；基于三維可視化場景、虛擬現實技術的浸入式安全培訓等培訓教育標準。主要用于指導石化企業安全管理系統或平臺的建設，有效提高安全生產技防水平及應急處置水平。
（2）環保管控標準
主要包括污染源監控、“三廢”排放預測預警、泄漏檢測與修復、環保統計分析、環境風險分析等監控分析標準；清潔生產評估模型、方案實施監控等清潔生產標準；污染治理設施運行狀態監控、運行指標分析與評價等末端治理標準。主要用于指導石化企業環境管理系統的建設，實時掌控污染源排放信息，強化環境風險管理及治理設施運行管理，有效提高清潔生產和環境污染事件的應急處置水平。
（3）碳排放管理標準
主要包括碳排放監測、統計分析等標準。主要用于指導石化企業碳排放管理系統的建設，支撐建立完整的碳排放管理體系。

3.設備管理標準
主要包括設備健康、設備可靠性、設備檢維修等三個部分，如圖14 所示。主要用于規定石化企業智能制造環境下設備健康、設備可靠性、設備檢維修等應滿足的要求，確保制造過程的塔、罐、加熱爐、壓縮機、換熱器、泵等各類設備的長周期、穩定運行。

（1）設備健康標準
主要包括在線狀態監測、運行管理與預警、在線運行分析與預測等設備狀態監控預警標準；故障診斷與預測、腐蝕診斷與評估、設備操作優化、設備缺陷管理等設備故障診斷與預測標準。主要用于指導石化企業設備健康管理系統的建設，有效優化設備管理的核心業務，提高設備運行效益。
（2）設備可靠性標準
主要包括設備KPI 管理、基于設備可靠性增長分析和分布分析模型的設備可靠性分析、基于設備風險知識庫和風險評估模型維修策略優化等設備可靠性管理標準。主要用于指導石化企業設備可靠性管理系統的建設，及時優化設備檢維修策略。
（3）設備檢維修標準
主要包括設備監護、設備點巡檢、備品備件庫存優化、備品備件庫管理、設備檢維修知識管理等設備維修維護標
準。主要用于指導石化企業設備檢維修系統的建設，保證設備穩定運行、有效降低備品備件倉儲成本。
4.能源管理標準

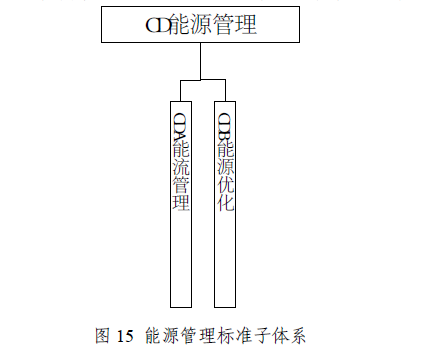

主要包括能流管理、能源優化兩個部分，如圖15 所示。主要用于規定石化企業智能制造環境下能源管理應滿足的要求，確保各類能源產、存、轉、輸、耗的全環節智能化管理，實現能源結構優化、能源利用率提高等節能減排目標。

（1）能流管理標準
主要包括各類能源產、存、轉、輸、耗全環節運行監控等能源運行標準；能源計量、平衡計算等能源統計標準；能源分析、評價及其可視化等能源評價標準。主要用于指導石化企業能流管理系統的建設，確保各類能源介質的全過程智能化管理。
（2）能源優化標準
主要包括蒸汽動力優化等產能優化標準；蒸汽管網優化等管網優化標準；裝置用能優化、循環水系統優化等用能優化標準；氫氣系統優化、瓦斯系統優化等能源介質優化標準。主要用于指導石化企業能源相關優化模型的構建、規范能源優化系統的建設，切實提升能源利用效率，保障能源系統高效低成本運行。
5.供應鏈管理標準

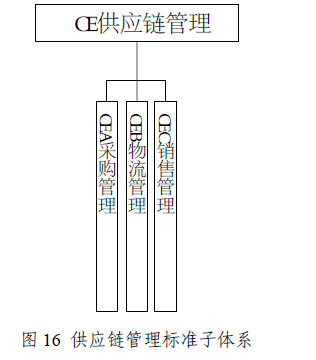

主要包括采購管理、物流管理、銷售管理等三個部分，如圖16 所示。主要用于規定供應鏈各環節的智能化管理要求，實現基于數據的全供應鏈優化，提升供應鏈運轉效率，支撐適應市場和生產條件變化的快速準確決策。

（1）采購管理標準
主要包括石化原油原料、輔料、物資等采購過程管理、優化模型、優化方案庫、價格模型、供應商管理等標準。主要用于實現采購決策優化，優化原料組合，降低采購成本。
（2）物流管理標準
主要包括石化物流資源庫建設、運輸計劃跟蹤、廠內物流車輛管理、無人值守裝卸車等進出廠物流管理標準；智能化存儲管理、綜合分析預測、智能終端應用等罐區和倉庫管理標準。主要用于實現物流全流程跟蹤管理，有效降低庫存資金的占用，提升精細化管理水平。
（3）銷售管理標準
主要包括石化產成品銷售計劃、銷售訂單的生成、執行和跟蹤管理、客戶管理等產成品銷售標準。主要用于實現全渠道的數字化精準營銷，智能識別客戶、智能服務客戶，驅動服務模式、商業模式創新。
6.智能服務標準

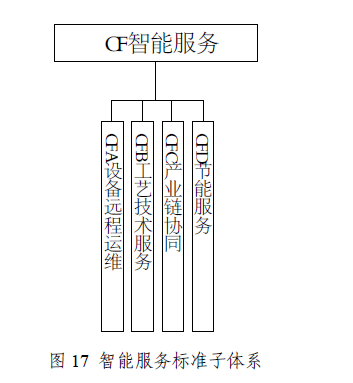

主要包括設備遠程運維、工藝技術服務、產業鏈協同和節能服務等四個部分，如圖17 所示。主要用于采用新型服務模式，提升工廠資產運維效率和服務水平，保障生產過程的安全、節能、穩定，實現產業上下游資源的有機銜接，綜合利用企業內外部資源，提供各類規范、可靠的新型服務。


（1）設備遠程運維標準
主要包括塔、加熱爐、反應器、換熱器、大型壓縮機等動靜設備遠程運維標準。主要用于指導企業開展遠程運維和預測性維護系統建設和管理，通過對設備狀態的遠程監測和健康診斷，實現對復雜系統快速、及時、正確的診斷及維護指導。
（2）工藝技術服務標準
主要包括石化生產過程的工藝計算模型、工藝防腐模型、催化劑評估模型、動力學模型、質量預測模型等工藝模
型建模標準；裝置技術分析指標標準，裝置技術分析、遠程診斷巡檢、專業知識管理等系統功能標準。主要用于指導企業開展工藝技術分析及遠程診斷。
（3）產業鏈協同標準
主要包括石化產業鏈中制造資源分類、資源共享平臺等標準。主要用于企業間通過價值鏈以及信息網絡實現資源整合，實現整個產業鏈的協同優化，將石化企業內部的業務信息向企業以外的供應商、經銷商、用戶進行延伸，實現企業與上下游企業以及跨產業的信息共享和業務協同。
（4）節能服務標準
主要包括石化行業公用工程節能服務的數據采集、狀態監測、節能模型與分析等標準。主要用于整合能源資源，實現能源的協調規劃、運行優化，實現節能降耗。
（四）細分行業應用標準

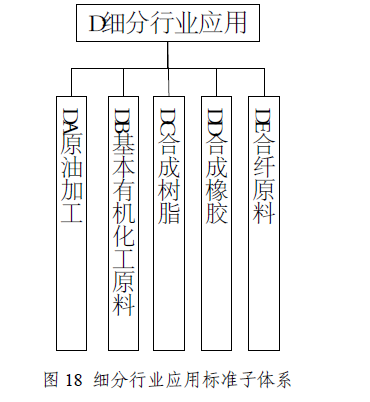

主要包括原油加工、基本有機化工原料、合成樹脂、合成橡膠、合纖原料等五個部分，如圖18 所示。


原油加工是以原油為原料，通過常減壓等裝置生產煤油、汽油、柴油、潤滑油、石蠟、瀝青等產品的過程，原油加工具有原油品種多、理化性質差異大、長周期連續作業等特點。主要包括專用過程裝備與儀表數據采集、數據接口、系統集成等智能裝備標準；原油物性庫、原油快評、原油調合，裝置模型，成品油調合等物料數據及模型標準；人工智能、工業大數據等新一代信息技術在原油加工生產管控與優化、設備管理、供應鏈管理等特有應用場景標準。
基本有機化工原料生產是原油經一次加工和/或二次加工后，再通過乙烯裝置、芳烴裝置等生產“三烯”、“三苯”等
產品的過程，具有產品種類多、反應機理復雜等特點。主要包括專用過程裝備與儀表數據采集、數據接口、系統集成等智能裝備標準；原料配置、評價指標，裝置模型，產成品數據采集、物性數據庫等物料數據及模型標準；人工智能、工業大數據等新一代信息技術在基本有機化工原料生產管控與優化、設備管理等特有應用場景標準。
合成樹脂生產是以乙烯、丙烯、苯等為主要原料，通過聚合反應生產聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯等產品的過程，具有產品牌號多、工藝過程復雜等特點。主要包括專用過程裝備與儀表數據采集、數據接口、系統集成等智能裝備標準；裝置模型、工藝模型等物料加工模型標準；人工智能、工業大數據等新一代信息技術在合成樹脂生產管控與優化、設備管理等特有應用場景標準。合成橡膠生產是以烯烴、二烯烴、苯乙烯等為主要原料，
通過單體聚合裝置生產丁苯橡膠、異戊橡膠、順丁橡膠等產品的過程，具有產品牌號多、工藝過程復雜等特點。主要包括專用過程裝備與儀表數據采集、數據接口、系統集成等智能裝備標準；裝置模型、工藝模型等物料加工模型標準；人工智能、工業大數據等新一代信息技術在合成橡膠生產管控與優化、設備管理等特有應用場景標準。

合纖原料生產是以芳烴和烯烴為主要原料，通過氧化、酯化等反應過程生產對苯二甲酸、丙烯腈、己內酰胺等產品的過程，具有工藝過程復雜等特點。主要包括專用過程裝備與儀表數據采集、數據接口、系統集成等智能裝備標準；裝置模型、工藝模型等物料加工模型標準；人工智能、工業大數據等新一代信息技術在合纖原料生產管控與優化、設備管理等特有應用場景標準。
