【“ZiDongHua 自動化網”科技觀察： 步進電機驅動IC“TB67S549FTG”】

一款采用小型封裝的步進電機驅動IC，內置恒流控制功能，無需借助外部電路元件。新款驅動IC有助于節省電路板空間，適用于打印機、多功能打印機、自動取款機、 外幣兌換機、監控?cái)z像頭、投影儀等辦公自動化和金融科技設備等。





東芝推出新款步進電機驅動IC，適用于辦公自動化和金融科技設備

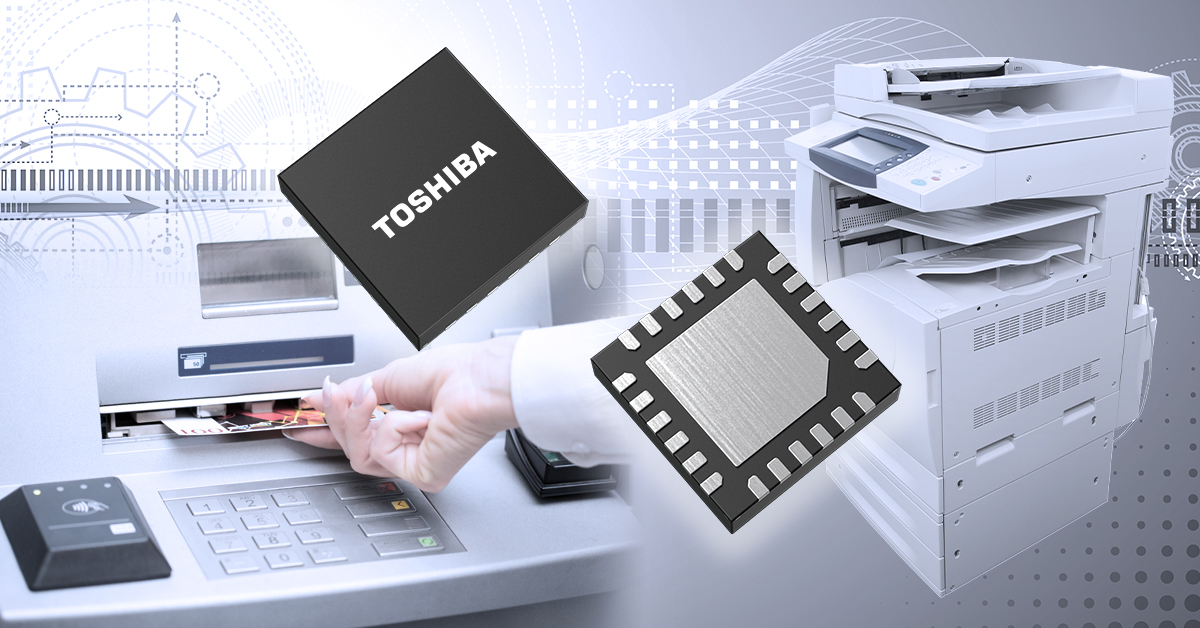

中國上海，2022年8月25日——東芝電子元件及存儲裝置株式會社（“東芝”）宣布，推出其步進電機驅動IC產品線的新成員“TB67S549FTG”。這是一款采用小型封裝的步進電機驅動IC，內置恒流控制功能，無需借助外部電路元件。新款驅動IC有助于節省電路板空間，適用于辦公自動化和金融設備等工業設備。該產品于今日開始出貨。

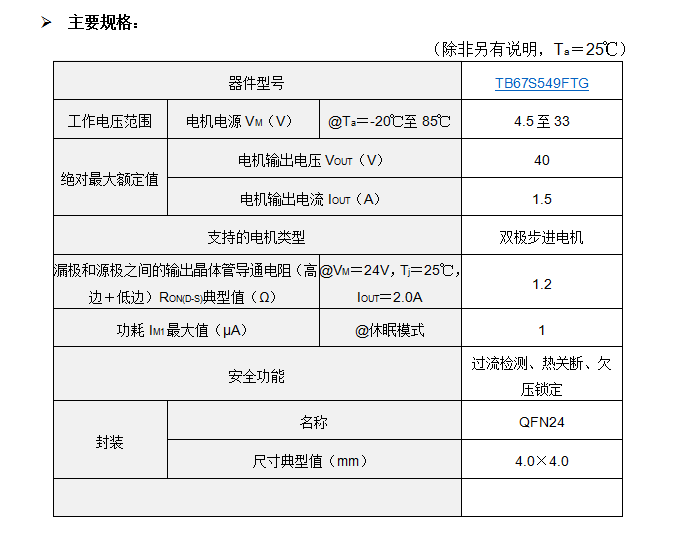

TB67S549FTG的輸出功率晶體管采用東芝的DMOS FET（雙擴散型MOSFET），絕對最大額定電機輸出電壓為40V，絕對最大額定電機輸出電流為1.5A（驅動電機的實際電流受環境溫度、供電電壓和其他工作條件制約。）該產品采用QFN24封裝，與采用QFN32封裝的東芝現行產品TB67S539FTG相比，貼裝面積縮小了36%左右。這有助于節省電路板空間。



此外，這款新驅動內置恒流電機控制所需的電流檢測部件，電荷泵電路無需外部電容器。這樣將減少外部電路元件，進而節省電路板空間。



TB67S549FTG支持4.5V至33V的電機供電電壓，睡眠模式下電流消耗為1μA，可廣泛應用于12V／24V供電應用。



東芝將繼續開發適用于多類應用的產品，提供有助于簡化用戶設計、節約電路板面積并降低總成本的整體解決方案。



  • 應用：

- 打印機

- 多功能打印機（MFP）

- 自動取款機（ATM）

- 外幣兌換機

- 監控?cái)z像頭

- 投影儀



  • 特性：

- 小型QFN24封裝：4.0mm×4.0mm（典型值）

- 恒流電機控制無需外部電流檢測電阻。

- 電荷泵電路無需外接電容。

- 低功耗：睡眠模式IM1＝1μA（最大值）
