如今人們的生活富裕了，電梯、空調、電腦等設備成了家家戶戶的必需品。這些設備只要接通電源，就在工作，至于工作狀態、進程、能耗等，無法在線及時得到數據，更談不上合理使用和節約能源。但是，自動化在樓宇的應用，解決了這個問題。

你知道自動化如何在樓宇中發揮它的作用嗎？

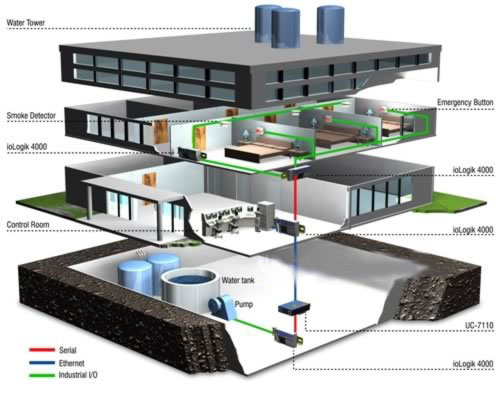

近年來國內高層建筑不斷興建，它的特點是高度高、層數多、體量大。面積可達幾萬平方米到幾十萬平方米。這些建筑都是一個個龐然大物，高高的聳立在地面上，這是它的外觀，而隨之帶來的內部的建筑設備也是大量的，各種機電設備成了家家戶戶的必需品。為了提高設備利用率，合理地使用能源，加強對建筑設備狀態的監視等，自然人們就想到了將自動化應用在樓宇中。即：利用自動化控制技術，對電器設備進行在線監控，通過設置相應的傳感器、行程開關、光電控制等，對設備的工作狀態進行檢測，并通過線路返回控制機房的中心電腦，由電腦得出分析結果，再返回到設備終端進行調解。人們把它叫做樓宇自動化控制系統。

據有關報告顯示，使用電子計算機的管理系統（如樓宇自動化控制系統的效果與不使用的效果相比，維修保養人員可減少約30%。這里講的節能是在必要能源的最高利用率上所采用的節能方法。此運轉控制所采用的方法主要有：機械的有效運轉；變更室內溫濕度的條件；控制照度；把設備運轉時間控制在最小限度；減少室外空氣的取人量等。

樓宇自動化控制系統能夠自動控制建筑物內的機電設備。通過軟件，系統地管理相互關聯的設備，發揮設備整體的優勢和潛力，提高設備利用率，優化設備的運行狀態和時間(但并不影響設備的工效)，從而可延長設備的服役壽命，降低能源消耗，減低維護人員的勞動強度和工時數量。最終，降低了設備的運行成本。

你知道樓宇中主要用到哪些自動化設備嗎？

傳感器 — 自控系統中的首要設備，它直接與被測對象發生聯系。它的作用使感受被測參數的變化，并發出與之相適應的信號。在選擇傳感器時一般有三個要求：高準確性、高穩定性、高靈敏度。

1. 溫度傳感器 — 樓宇工程中應用的主要接觸式溫度傳感器，如熱電阻、熱電偶、PTC硅感應器等，由于測溫元件與被測介質需要進行充分的熱交換，測量常伴有時間上的滯后。如Pt1000其在0℃時電阻為1000Ω，隨著溫度的升高電阻減小，靈敏度一般在3~4Ω/K，響應速度一般在15~30秒。

2. 壓力傳感器 — 常用的有電氣式壓力傳感器，將被測壓力的變化轉換為電阻、電感等各種電氣量的變化，從而實現壓力的間接測量。常用的有壓差開關、表壓傳感器、靜壓傳感器等。

3. 流量傳感器 — 常用的是電磁流量計，由法拉第電磁感應定律知，在磁場中運動并切割磁力線的導體中會有感應電動勢產生，此感應電動勢與流體的體積流量呈線性關系。

4. 濕度傳感器 — 用于測量室內空氣相對濕度。

5. 液位傳感器 — 用于控制水箱、水池等的上限、下限液位。在自動控制系統中，它接受控制器輸出的控制信號，并轉換成直線位移或角位移，來改變調節閥的流通截面積，以控制流入或流出被控過程的物料或能量，從而實現過程參數的自動控制。

6. 風閥執行器 — 用于控制安裝于新風、回風口的風閥，既可進行開關控制，也可進行開度控制。執行器設有萬能夾具，可直接夾持在風閥的驅動軸上，設有手動復位鈕，在故障時可手動調節。根據風管橫截面的大小可選擇不同鈕矩的執行器。

7. 水管閥門執行器 — 與閥門配套使用，有開關式和調節式兩種，開關式一般口徑大，在冷熱站中用于控制各系統工藝管道的開啟和關閉、各種工況間的切換等；調節式主要用于控制流量，在空調機組中，根據控制器的溫濕度設定值控制回水流量和蒸汽加濕的流量，使溫濕度維持在設定值。

現場控制器（DDC）—DDC是用于監視和控制系統中有關機電設備的控制器，它是一個完整的控制器，有應有的軟硬件，能完成獨立運行，不受到網絡或其它控制器故障的影響。根據不同類型的監控點數提供符合控制要求和數量的控制器。每處DDC 具有10-15%點數的擴充或余量。DDC具備以下功能：定時啟停自適應啟/停、自動幅度控制需求量預測控制、事件自動控制掃描程序控制與警報處理、趨勢記錄全面通信能力

中央監控站 —中央管理工作站系統由PC主機、彩色大屏幕顯示器及打印機組成，是BAS系統的核心，它直接可以和以太網相連。整個大廈內所受監控的機電設備都在這里進行集中管理和顯示，內裝工作軟件提供給操作人員下拉式菜單、人機對話、動態顯示圖形，為用戶提供一個非常好的、簡單易學的界面，操作簡單，操作者無需任何先驗軟件知識，即可通過鼠標和鍵盤操作管理整個控制系統。

你知道樓宇自動化控制系統的發展過程嗎？

第一代：CCMS中央監控系統(20世紀70年代產品)

BAS從儀表系統發展成計算機系統，采用計算機鍵盤和CRT構成中央站，打印機代替了記錄儀表，散設于建筑物各處的信息采集站DGP(連接著傳感器和執行器等設備)通過總線與中央站連接在一起組成中央監控型自動化系統。DGP分站的功能只是上傳現場設備信息，下達中央站的控制命令。一臺中央計算機操縱著整個系統的工作。中央站采集各分站信息，作出決策，完成全部設備的控制，中央站根據采集的信息和能量計測數據完成節能控制和調節。

第二代：DCS集散控制系統(20世紀80年代產品)

隨著微處理機技術的發展和成本降低，DGP分站安裝了CPU，發展成直接數字控制器DDC。配有微處理機芯片的DDC分站，可以獨立完成所有控制工作，具有完善的控制、顯示功能，進行節能管理，可以連接打印機、安裝人機接口等。BAS由4級組成，分別是現場、分站、中央站、管理系統。集散系統的主要特點是只有中央站和分站兩類接點，中央站完成監視，分站完成控制，分站完全自治，與中央站無關，保證了系統的可靠性。

第三代：開放式集散系統(20世紀90年代產品)

隨著現場總線技術的發展，DDC分站連接傳感器、執行器的輸人輸出模塊，應用LON現場總線，從分內部走向設備現場，形成分布式輸入輸出現場網絡層，從而使系統的配置更加靈活，由于LonWorks技術的開放性，也使分站具有了一定程度的開放規模。BAS控制網絡就形成了3層結構，分別是管理層(中央站)、自動化層(DDC分站)和現場網絡層(LON)。

第四代：網絡集成系統(21世紀產品)

隨著企業網Intranet建立，建筑設備自動化系統必然采用Web技術，并力求在企業網中占據重要位置，BAS中央站嵌入Web服務器，融合Web功能，以網頁形式為工作模式，使BAS與Intranet成為一體系統。 網絡集成系統(EDI)是采用Web技術的建筑設備自動化系統，它有一組包含保安系統、機電設備系統和防火系統的管理軟件。

樓宇自動化控制的未來

現在樓宇自動化控制主要包括以下幾個系統：

1、供配電監控系統 —— 對變配電機組的電壓，電流，功率因數，頻率的數值進行顯示和計量，過線報警以及高低壓狀態控制柜切換開關的狀態監視，變壓器的溫度監視；2、照明監控系統 —— 對部分照明回路，動力設備進行必要的控制；3、暖通空調監控系統 —— 主要對空調系統的空氣處理器，信封機組，變風量末端，冷水機組，換熱器等設備運行狀態的監視，故障報警和啟?？刂?，以及相應的節能管理；4、給水排水統監控系統 —— 主要對排水系統的水泵運行狀態進行監視和啟?？刂?；水箱和水池的水位進行檢測，以及過線報警；5、電梯與停車場監控系統 —— 對電梯與停車場的運行狀態進行監視和控制，以及故障報警；6、防雷與接地系統。

在今天,樓宇自控子系統如門禁、閉路電視、電梯、空調暖通、保安和消防中的智能產品都已問世了。你能想到我們未來的樓宇管理會是什么樣子的嗎？

自動化在樓宇中的應用使機電設備和能源實現智能化的管理，對樓宇內的大量設備進行有條不紊的管理及維護保養，為人們創造一個舒適、環保、節能的工作生活環境。小甄認為，未來樓宇自動化控制系統將會更加智能化、節能化，同時會向無線網絡、開放性方向發展。小甄相信，樓宇自動化控制系統會更加完善成熟，在不久的將來，我們身邊的每一幢樓都會實現自動化管理。
