安全柵介紹

安全柵英文名safety barrier又稱安全保持器，它的別稱是安全限能器。它是本安系統中的重要組成部分，是本安回路的安全接口（介于現場設備與控制室設備之間的一個限制能量的接口），它能在安全區（非本質安全）和危險區（本質安全）之間雙向傳遞電信號，并可限制因故障引起的安全區向危險區的能量轉遞，無論控制室設備處于正?；蚬收蠣顟B(tài)，安全柵都能確保通過它傳送給現場設備的能量是本質安全的。安全柵主要有齊納式安全柵和隔離式安全柵兩大類。

安全柵的主要功能為限流限壓，保證現場儀表可得到的能量在安全范圍內。安全柵主要應用在石油、化工、煤化工、制藥、冶金等行業。

齊納式安全柵

電路中采用快速熔斷器、限流電阻或限壓二極管以對輸入的電能量進行限制，從而保證輸出到危險區的能量。它的原理簡單、電路實現容易，價格低廉，但因由于其自身原理的缺陷使其應用中的可靠性受到很大影響，并限制了其應用范圍，其原因如下：

1． 安裝位置必須有非?？煽康慕拥叵到y(tǒng)，并且該齊納式安全柵的接地電阻必須小于1Ω，否則便失去防爆安全保護性能，顯然這樣的要求是十分的苛刻并在實際工程應用中難以保證。

2．要求來自危險區的現場儀表必須是隔離型，否則通過齊納式安全柵的接地端子與大地相接后信號無法正確傳送，并且由于信號接地，直接降低信號抗干擾能力，影響系統穩定性。

3． 齊納式安全柵對電源影響較大，同時也易因電源的波動而造成齊納式安全柵的損壞。

4．由于齊納式安全柵的電路原理需要吸收輸入回路的能量，所以易造成輸出不穩定。

隔離式安全柵

采用了將輸入、輸出以及電源三方之間相互電氣隔離的電路結構，同時符合本安型限制能量的要求。與齊納式安全相比，雖然價格較貴，但它性能上的突出優點卻為用戶應用帶來了更大的受益：

1．由于采用了三方隔離方式，因此無需系統接地線路，給設計及現場施工帶來極大方便。

2．對危險區的儀表要求大幅度降低，現場無需采用隔離式的儀表。

3．由于信號線路無需共地，使得檢測和控制回路信號的穩定性和抗干擾能力大大增強，從而提高了整個系統的可靠性。

4．隔離式安全柵具備更強的輸入信號處理能力，能夠接受并處理熱電偶、熱電阻、頻率等信號，這是齊納式安全柵所無法做到的。

5．隔離式安全柵可輸出兩路相互隔離的信號，以提供給使用同一信號源的兩臺設備使用，并保證兩設備信號不互相干擾，同時提高所連接設備相互之間的電氣安全絕緣性能。

安全柵應用優點

① 隔離式安全柵與齊納式安全柵相比，雖然價格要高一些，但是它許多優點和特點還是給用戶帶來許多方便，使越來越多用戶偏向的選擇隔離式安全柵。

② 使用隔離式安全柵，大大增強了檢測和控制回路的抗干擾能力，提高系統可靠性。

③ 隔離式安全柵有許多保護功能電路，意外損壞的可能性較小，允許現場儀表帶電檢修，這樣可縮短工程開車準備時間和減少停車時間。

④ 當用戶同時應用DCS和ESD時，選用一進二出的安全柵，可以有效地將兩個系統隔離開來，避免系統之間互相影響。

⑤回路供電隔離式安全柵既保持有源隔離式安全柵的優點，又有齊納式安全柵一樣的接線方便，不需要另外24V電源供電，特別適合配I/O卡直接供電的DCS系統。

⑥使用隔離式安全柵，可以將危險區的現場回路信號和安全區回路信號有效隔離。這樣本安自控系統不需要本安接地系統，簡化了本安防爆系統應用時的施工。

⑦使用隔離式安全柵，允許現場儀表接地，允許現場儀表為非隔離型的。

⑧隔離式安全柵有較強的信號處理能力。如開關量輸入狀態控制、mV、Pt100變?yōu)?～20mA等等。這樣給現場儀表和控制系統的應用提供了更大的方便、合理和有效。

綜上所述，我們可以發現，隔離安全柵有著突出的優點和更為廣泛用途，雖然其價格略高于齊納式安全柵，但從設計、施工安裝、調試及維護成本來考慮，其綜合成本可能反而低于齊納式安全柵。因此，在要求較高的工程現場幾乎無一例外地采用了隔離安全柵作為主要本安防爆儀表，隔離式安全柵已逐漸取代了齊納式安全柵，在安全防爆領域得到了日益廣泛的應用。

如今的安全柵生產技術已經向高尖技術發展，越來越具有全球化發展的趨勢。隨著世界最先進的工業技術的不斷研發和傳播，國內的安全柵生產也不斷的接納和融合國際一流的技術，這就為安全柵卓越的功能提升和質量的不斷趨于穩定奠定了良好的硬件基礎。

安全柵安裝中的注意事項

1、 安全柵應安裝在安全場所，并且環境條件滿足《安全柵選型樣本》中的"使用條件"的要求。

2、 隔離式安全柵本安端（藍色端）和非本安端電路的連接導線在匯線槽中應分開鋪設，各自采用獨立的保護套管。本安側的配線管道內不允許有其它電源線，包括其本安電路使用的電源線。

3、 通往危險場所的導線應選用有藍色標記的本安導線，導線的軟銅面積必須大于0.5mm2，絕緣強度應大于500V。

4、 在對隔離式安全柵進行通電調試前，必須注意隔離式安全柵的型號、接線方法、線路極性等是否符合設計及產品要求中的規定，否則可能對人身及設備造成傷害。

5、 嚴禁用兆歐表測試隔離式安全柵端子之間的絕緣強度。如要檢查系統的絕緣強度，應先斷開全部隔離式安全柵的接線，否則可能引起安全柵內部電路損壞。

6、 在現場對安全柵進行編程前，必須先將所有接線斷開再接入編程器，然后通電編程，否則可能引起不良后果。

7、 與隔離式安全柵相連接的現場儀表，均應采用通過經國家認定的有關防爆檢驗部門進行防爆試驗、并取得防爆合格證的儀表。

8、 在設計、安裝、使用、維護隔離式安全柵時，應同時遵守本產品使用手冊中的說明及《GB3836.15-2000爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝（煤礦除外）》及《GB50058-1992爆炸和火災危險環境電力設置設計規范 》。

2012年度自動化行業最具影響力安全柵入圍品牌產品介紹

（辰竹儀表、NEWPWR、NTRINSPAK、MTL、Pepperl+Fuchs、Weidmüller )

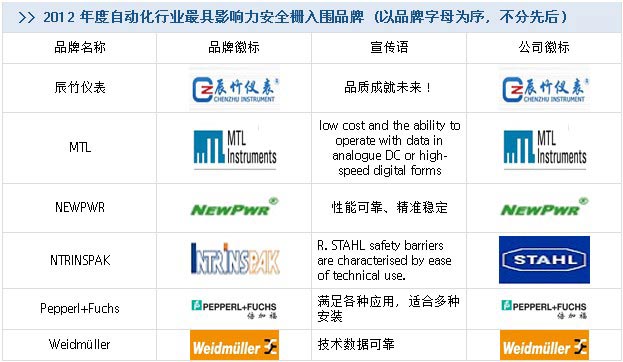

品牌名稱、宣傳語
