壓力變送器簡介

壓力變送器英文名是pressure transmitter。它是一種接受壓力變量,經傳感轉換后,將壓力變化量按一定比例轉換為標準輸出信號的儀表。變送器的輸出信號傳輸?shù)街锌厥疫M行壓力指示、記錄或控制。用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將壓力信號轉變成4～20mA DC信號輸出。壓力變送器主要有電容式壓力變送器和擴散硅壓力變送器，陶瓷壓力變送器，應變式壓力變送器等。主要應用在石油/石化/化工、電力/城市煤氣/其它公司事業、紙漿和造紙、鋼鐵/有色金屬/陶瓷、機械/造船等領域。

壓力變送器 - 型號命名方式

GN-208 擴散硅壓力變送器 （普通）    GN-308 擴散硅壓力變送器 （防爆）

代碼 量程范圍

A ：0-5KPa-20KPa   B ：0-20KPa-70KPa   C ：0-70KPa-350KPa   D ：0-200KPa-700KPa   E ：0-0.7MPa-3.5MPa   F ：0-2.0MPa-7MPa   G ：0-7MPa-35MPa   H ：0-20MPa-100MPa

代碼 精度等級

Ⅰ： 0.1%     Ⅱ： 0.25%     Ⅲ：0.5%

代碼 輸出代號

E ：4-20mADC二線     K ： 0-10mA     M ：用戶約定

代碼 壓力連接

R ：標準型(M20×1.5)     P ：齊平膜     O ：按用戶尺寸加工

代碼 選項

i ：本安型iaⅡCT6    d ：隔爆型dⅡBT4    T ：船用型    M1 ：線性指示表    M2 ：LED數字顯示表    LCD ：LED顯示表    Z ：阻尼調整    Q ：遷移    A ：絕壓測量    F ：負壓測量    C ：選用陶瓷傳感器（帶＊量程無）    S ：散熱器及過程連接件    Y ：用戶約定

壓力變送器的發展

壓力變送器的發展大體經歷了五個階段：

(1) 早期壓力變送器采用大位移式工作原理，這些變送器精度低且笨重，如曾大量生產的水銀浮子式差壓計及膜盒式差壓變送器。

(2) 20世紀50年代有了精度稍高的力平衡式差壓變送器，但反饋力小，結構復雜，可靠性、穩定性和抗振性均較差。

(3) 70年代中期，隨著新工藝、新材料、新技術的出現，尤其是電子技術的迅猛發展出現體積小巧、結構簡單的位移式變送器。

(4) 90年代科學技術迅猛發展，這些變送器測量精度高而且逐漸向智能化發展數字信號傳輸更有利于數據采集。壓力變送器發展至今已有電容式變送器、擴散硅壓阻式變送器、差動電感式變送器和陶瓷電容式變送器等不同類型。

(5)進入21世紀，數字智能式變送器又逐步進入我們的視野，此變送器由于采用了先進的檢測技術，消除了濕氣、粉塵及其他現場惡劣環境對變送器測量的影響，精確度更高，據稱它的精確度均優于0.05％；量程分檔更細，量程比擴大到200：1；穩定性達到5年以上；通訊協議更全，新的變送器還通過了安全論證，能保證在工藝條件超過臨界值時安全停機。

2012年度自動化行業最具影響力壓力變送器入圍品牌產品介紹

（ ABB、Endress+Hauser、Fuji Electric、ROSEMOUNT、Yokogawa )

品牌名稱相關產品 產品定位/優勢/宣傳語
ABB
Pressure transmitter 265DSModel 265DS is a differential pressure transmitter with a selectable maximum working pressure of up to 41MPa, 5945psi. It is a reliable sensing system using the very latest digital technologies, providing a large turn down ratio up to 100:1.
Pressure transmitter 364DSFrom the simplest concept to the smartest measurement solution, 364 is evolving the pressure transmitter concept by simplification and common sense design. 364 represents the best solution for hazardous areas and high demanding flow, level and pressure applications.
Endress+Hause
Deltabar S PMD70—差壓變送器采用陶瓷傳感器，抗過載，帶功能監測
Deltabar S PMD75—差壓變送器采用金屬傳感器，抗過載，帶功能監測
Deltabar S FMD78—差壓變送器帶有金屬測量膜片和毛細管膜片密封抗過載，帶功能監測
Fuji Electric
絕對壓力變送器FKA型測量量程為1.6～3000kPa abs的絕對壓力變送器
壓力變送器FKG型測量量程為1.3～50000kPa的壓力變送器。
抗氫透壓力變送器FKG型解測量量程為50～10000kPa的抗氫透壓力變送器
小口徑毛細管型壓力變送器FKW型測量量程為50～10000kPa的小口徑毛細管型壓力變送器
ROSEMOUNT
羅斯蒙特 3051 壓力變送器壓力、液位和流量測量儀表行業的標準，擁有經現場證明的可靠性
羅斯蒙特 2051 壓力變送器通過各種輸出協議、材料和過程連接件提供可靠的差壓、表壓和絕壓測量
羅斯蒙特 4600 面板安裝式變送器一種緊湊型、可靠的變送器
Yokogawa
DPharp EJX系列壓力/差壓變送器采用新一代多傳感技術，可以實現傳感器市場中最高性能和精確度
DPharp EJA系列智能壓力/差壓變送器具有高性能、高可靠和高穩定性
P10系列卓越的性能，便利的應用，已經在全球各種過程工業中得到了證明

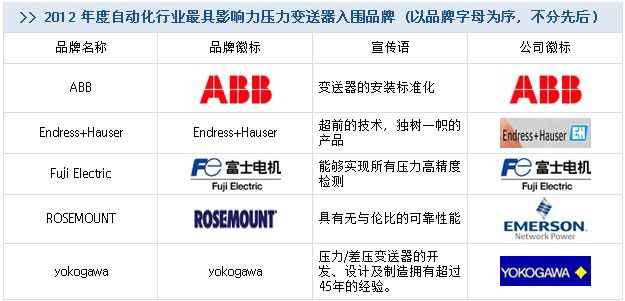

品牌名稱、宣傳語
品牌名稱、宣傳語

2012年度自動化行業最具影響力壓力變送器入圍品牌名單：ABB、Endress+Hauser、Fuji Electric、ROSEMOUNT、Yokogawa 。
