調節閥詳解

調節閥又名控制閥，英文名：control valve。它在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成。從控制系統整體看，一個控制系統控制得好不好，都要通過調節閥來實現。由于下列原因，調節閥變得十分重要。

①調節閥的閥內件與過程介質直接接觸，和檢測元件與過程介質接觸的不同之處：a．調節閥閥組件的接觸介質可能與檢測元件的接觸介質不同，對調節閥的耐腐蝕性、強度、剛度、材料等有更高要求。b．檢測元件可采用隔離液等方法與過程介質隔離，但調節閥通常與過程介質直接接觸，很難采用隔離的方法與過程介質隔離。

②調節閥是節流裝置，屬于動部件，與檢測元件和變送器、控制器比較，在控制過程中，調節閥需要不斷改變節流件的流通面積，使操縱變量變化，以適應負荷變化或操作條件的改變。因此，對調節閥閥組件的密封、耐壓、腐蝕等提出更高要求。

③調節閥的適應性強。它被安裝在各種不同的生產過程，生產過程的低溫、高溫、高壓、大流量、微小流量等操作條件需要調節閥具有各種不同的功能，調節閥應能夠適應不同應用的要求。

④調節閥的活動部件是造成"跑"、"冒"、"滴"、"漏"的主要原因，它不僅造成資源或物料的浪費，也污染環境，引發事故。

⑤調節閥的節流使能量在閥內件內部被消耗，因此，降低能耗，降低調節閥的壓力損失，和保證較好的控制品質之間要合理選擇和兼顧。

⑥調節閥對流體進行節流的同時也造成噪聲。調節閥造成的噪聲和調節閥流路的設計、操作壓力、被控介質特性等有關，因此，降低噪聲，降低壓力損失等對調節閥提出更高要求。

調節閥的發展

20年代：原始的穩定壓力用的調節閥問世。

30年代：以"V"型缺口的雙座閥和單座閥為代表產品V型調節球閥問世。

40年代：出現定位器，調節閥新品種進一步產生，出現隔膜閥、角型閥、蝶閥、球閥等。

50年代：球閥得到較大的推廣使用，三通閥代替兩臺單座閥投入系統。

60年代：在國內對上述產品進行了系列化的改進設計和標準化、規范化后，國內才有了完整系列產品?，F(xiàn)在我們還在大量使用的單座閥、雙座閥、角型閥、三通閥、隔膜閥、蝶閥、球閥七種產品仍然是六十年代水平的產品。這時，國外開始推出了第八種結構調節閥——套筒閥。

70年代：又一種新結構的產品——偏心旋轉閥問世（第九大類結構的調節閥品種）。這一時期套筒閥在國外被廣泛應用。70年代末，國內聯合設計了套筒閥，使中國有了自己的套筒閥產品系列。

80年代：改革開放期間，中國成功引進了石化裝置和調節閥技術，使套筒閥、偏心旋轉閥得到了推廣使用。80年代末，調節閥又一重大進展是日本的Cv3000和精小型調節閥，它們在結構方面，將單彈簧的氣動薄膜執行機構改為多彈簧式薄膜執行機構，閥的結構只是改進，不是改變。它的突出特點是使調節閥的重量和高度下降30%，流量系數提高30%。

90年代：90年代的調節閥重點是在可靠性、特殊疑難產品的攻關、改進、提高上。到了90年代末，由華林公司推出了第十種結構的產品——全功能超輕型閥。它突出的特點是在可靠性上、功能上和重量上的突破。該產品的問世，使中國的調節閥技術和應用水平達到了九十年代末先進水平。

未來的調節閥主要向智能化、標準化、精小化、旋轉化和安全化方向發展。計算機科學、控制理論和自動化儀表等高新科學技術的發展推動了調節閥的發展，例如，現場總線控制閥和智能閥門定位器的研制、數字通信在調節閥的實現等。調節閥的發展也推動了其他科學技術的發展，例如，對防腐蝕材料的研究、對削弱和降低噪聲方法的研究、對流體動力學的研究等。隨著現場總線技術的發展，調節閥也將開放、智能和更可靠，它將與其他工業自動化儀表和計算機控制裝置一起，使工業生產過程控制的功能更完善，控制的精度更高，控制的效果更明顯，并為現代化建設發揮重要作用。

2012年度自動化行業最具影響力調節閥入圍品牌產品介紹

（ARCA、Fisher、MASONEILAN、KOSO、TYCO )

品牌名稱相關產品 產品定位/優勢/宣傳語
ARCA
ECOTROL® 系列久經考驗的可靠性與創新性
ARCA雙座閥滿足高要求的控制需要
ARCA 三通閥用于調節控制，合流/分流
BIOVENT®配氣動多彈簧不銹鋼執行機構，適用于食品飲料行業
ARCA角閥苛刻工況下的理想用閥
Fisher
高性能蝶閥采用偏心安裝的蝶板，應用廣泛和關斷性能優異
偏心塞閥采用偏心安裝的閥芯或球芯，兼?zhèn)湫D(zhuǎn)閥的效率和球型閥的堅固耐用
全通徑管道球型閥解決了氣體輸送管道、氣體分輸或液體管道中的節流問題，滿足了嚴苛工況應用的需要
Fisher低流量閥提高了較低 Cv 額定值的量程比
Fisher高壓球型閥極其堅固的單端口球閥和角閥,適用于電力,精煉,碳氫,化工和其他工業應用
MASONEILAN
Masoneilan* 10000 Series Double-Seated Control Valvecombines excellent high pressure drop control performance along with the ability to handle dirty fluid applications. The dual port design provides a pressure balanced effect within the valve, which reduces actuator size and thrust requirements.
Masoneilan 28000 Series Varipak* Low Flow Control ValveThe Masoneilan 28000 Series Varipak globe-style control valve provides excellent throttling control performance in micro-flow or very low capacity applications. It includes an integrated actuator design with an external flow adjustment feature providing customers with a unique flexibility to optimize their process in-situ.
Masoneilan* 21000 Series Top-Guided Globe Control Valvea highly versatile, unbalanced trim design well-suited for a wide variety of process control applications including high pressure and dirty fluid applications. The unbalanced design provides reliable performance and flexibility to meet a wide range of operating requirements. There are standard options available to handle noise, cavitation, and reduced emissions.
KOSO
550G 系列調節閥采用多孔式套筒取代了501G標準型套筒，達到低噪音和防空化的目的
500S系列體積小、重量輕、性能高、用于微小流量的精確控制
610S系列最適合于高溫流體的控制
500R系列控制硫酸、鹽酸、氯氣等有毒、腐蝕性流體的控制閥
PARA-SEAL系列具有優良的切斷性能和耐久性能，是一種用途廣泛的調節閥
TYCO
AZP AZN 電動直通單、雙座調節閥對工業介質流量、壓力、溫度和液位等參數自動調節
ZJHP 型 精小型氣動單座調節閥，由氣動多彈簧薄膜執行機構和低流阻直通單座調節機構組成

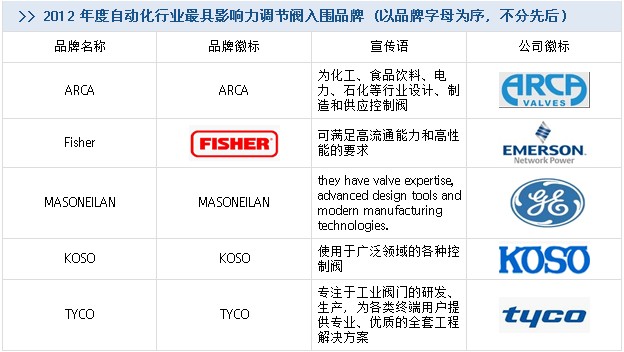

品牌名稱、宣傳語
品牌名稱、宣傳語

2012年度自動化行業最具影響力調節閥入圍品牌名單：ARCA、Fisher、MASONEILAN、KOSO、TYCO 。
