　　PC/104 已經過時了嗎　　當今，PC/104嵌入式解決方案廣泛應用于商業、工業、航空以及軍用領域并得到了大家一致的認可?！岸询B式PC”已經被證明是一種能夠廣泛應用于各種場合的、堅固的、可靠的、高性價比的嵌入式系統解決方案。通過堆棧式的擴展，PC/104可以靈活的配置擴展功能模塊，滿足開發者更多的使用需求。但隨著科技發展日新月異，不少設計者發現PC/104的ISA以及PCI的總線的帶寬限制，讓諸多系統設計捉襟見肘。PC/104的未來將如何發展是否有更具生命力的嵌入式解決方案呢　　研華科技作為工控界的領導廠商，將如何應對這個問題呢

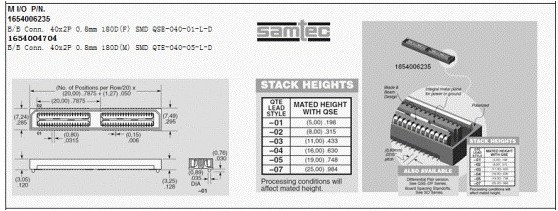

　　研華工程師們針對PC/104擴展的局限性問題，并對嵌入式市場進行長期調，結合了COM核心模塊擴展靈活的特點，創新性的提出了MI/O Extension嵌入式解決方案。類似PC/104， 都是堆疊式的擴展, 但MIOe 的擴展性與靈活性則大大的提高了。以往PC/104 無法支持的擴展，在MIOe上，都可以輕易做到?！　＜矣^點：　　PC/104總線擴展方式，將來至少有50%被MIOe擴展方式替代　　陳彥君　　研華嵌入式運算核心事業群　　嵌入式單板計算機及嵌入式無風扇系統產品經理　　簡介：于2006年加入研華，負責產品線策略、營銷策略、產品規劃及開發等。帶領產品線: MI/O Extension, 3.5”, PC/104, EBX及嵌入式無風扇系統等。開創MI/O Extension創新型板卡，建立下一世代嵌入式板卡的標準。PM總經歷逾14年?！　?. MIOe的擴展性是PC/104總線無法比擬的.　　隨著技術以及市場發展的需求變更，PC/104出現了局限性的問題。比如說，傳統嵌入式設備仍需使用ISA或PCI的擴展方式來搭配PC/104的I/O模塊，但主流新平臺芯片組的發展規格漸漸對ISA甚至PCI總線的支持將有所限制，對項目未來的使用帶來諸多不便!　　MI/O Extension 單板電腦的設計特點之一是具有一個標準定義的高速擴展連接器 --- MIOe，在其中整合了多種不同的擴展總線信號。這些信號是結合研華多年來嵌入式設計經驗，最大化整合客戶對擴展接口的需求。另外一方面也考慮各芯片組廠商對未來規劃及業界技術的趨勢，包含有Display Port, 4路PCIe x 1, LPC, SMBus, USB, Audio Line out及Power。通過這些接口，可靈活搭配不同功能的IC芯片，靈活擴展出各式不同的I/O功能。而且，擴展模塊不需進行單獨的電源設計，電源可直接由MI/O主板的擴展接口引出。對設計者來講，僅為I/O考慮的模塊化設計，不需進行復雜的電源電路設計，可以很大程度的減少設計復雜性，并減少擴展板線路開發時間及成本，增強產品的市場競爭力。研華也可以提供各式不同功能種類的標準I/O擴展模塊供設計者配合MI/O主板直接使用?！　?. MIOe 連接器，比PC/104連接器的彈性大，高度有5mm~25mm 等多種高度可選，客戶可以根據項目設備的需求選擇合適高度的連接器。

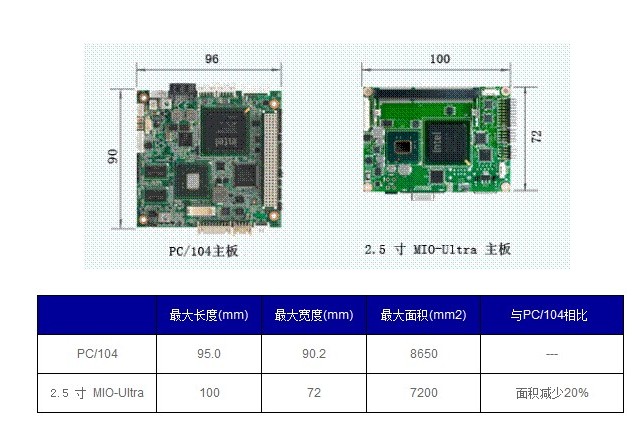

　　3. MIOe可以讓客戶更專注于自身技術領域的開發　　MI/O Extension全新的架構，可將客戶端資源集中在I/O模塊設計及自行AP開發的階段，不用再身陷整合復雜系統的種種問題中，并可保有產業優勢，將整體人力及成本有效化運用最大化!研華各事業群的多個產品線中均已導入MI/O Extension嵌入式主板，作為各式各樣不同應用領域系統內的核心主板，包含有嵌入式無風扇整機、HMI、Panel PC、digital Signage數字廣告牌、ODM等等，MI/O Extension單板計算機已然成為研華集團內的標準!　　研華MI/O Extension嵌入式主板不單單為客戶提供主板，也為客戶提供開發驗證底板、標準擴展模塊以及整機快速整合組件，并結合研華專屬的iManager智能控制及云端控制服務等，帶給客戶最適合系統整合的單板計算機及整合型服務，為客戶帶來更多的新價值!　　2.5 寸 MIO-Ultra超小尺寸主板，定會占據掉至少30%的PC/104主板市場, 將來有可能會高達70%　　陳志勝　　研華嵌入式運算核心事業群　　嵌入式系統產品機構經理　　簡介：熟悉 嵌入式單板計算機 及 嵌入式系統整合。負責產品有： ARK 無風扇高階系統、Digital Signage 多顯高階平臺- COM SOM全系列單板開發及散熱模塊設計、 MIOe Module 擴充模塊?！　?. 2.5 寸 MIO-Ultra超小尺寸主板與PC/104主板比較, 體積更小，擴展更靈活

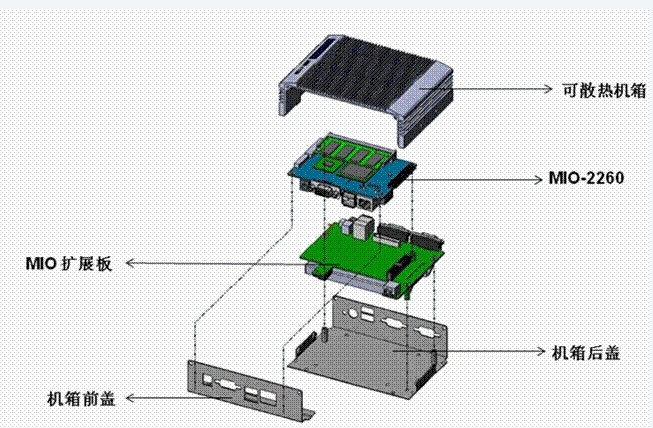

　　最大長度最大寬度最大面積(mm2)與PC/104相比　　PC/10495.090.28650---　　2.5 寸 MIO-Ultra100727200面積減少20%　　2.PC/104主板與2.5 寸 MIO-Ultra主板裝配方式對比, 更加簡單, 配線更少　　PC/104 裝配：　　1. 對外訊號線都需由配線的方式引出　　2. 針腳插槽拆裝擴展困難　　2.5 寸 MIO-Ultra 裝配：　　1. 主板邊緣具有直接可用的I/O接口： LAN、USBx2、VGA、DC-in DC-12V　　2. 只有COM、SATA、Audio 等訊號需要配線引出　　3. 具有MIOe 彈性I/O擴展接口　　
