Vishay推出第二代集成式EMI屏蔽4040封裝汽車級IHLE®電感器

屏蔽設計經過改進提高了額定電壓，輻射電場減小20 dB，極性標識增強EMI控制

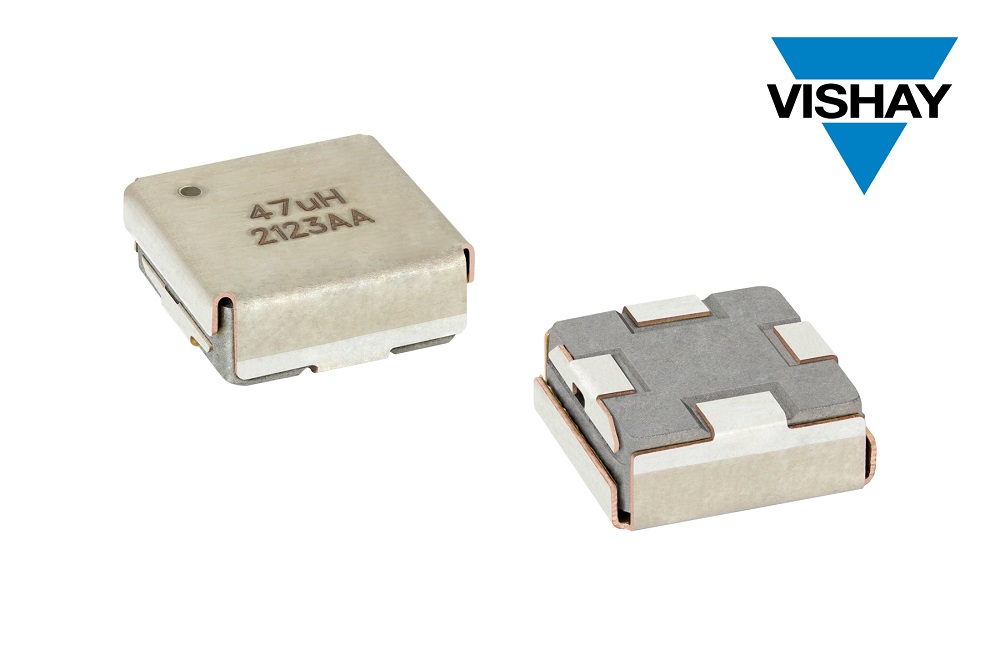

美國 賓夕法尼亞 MALVERN、中國 上海 — 2024年6月18日 — 日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出采用10 mm x 10 mm 4040封裝的第二代新型汽車級器件---IHLE-4040DDEW-5A，擴充IHLE®系列超薄、大電流集成式電場屏蔽電感器。與上一代解決方案相比，Vishay Dale IHLE-4040DDEW-5A提供改進的屏蔽設計，極性標識提高EMI性能的一致性，不需要單獨板級法拉第（Faraday）屏蔽，從而降低成本，節省電路板空間。



與傳統復合傳感器相比，日前發布的器件采用銅鍍錫集成式屏蔽罩遏制EMI產生的電場和磁場。集成式屏蔽罩接地時，IHLE-4040DDEW-5A輻射噪聲干擾可降低20 dB，漏磁通減小6dB，最大限度減少基板四周組件的串?dāng)_。電感器可在+155 °C高溫下連續工作，額定工作電壓和隔離電壓分別達到75 V和100 V。

IHLE-4040DDEW-5A功率電感器適用于開關電源能量存儲，并且在用作直流電源線扼流圈時具有出色的噪聲衰減性能。器件通過AEC-Q200認證，適用于娛樂/導航系統、LED驅動器濾波和DC/DC轉換，以及電機、自動駕駛技術域控制單元（DCU）和其他噪聲敏感應用的噪聲抑制。



IHLE-4040DDEW-5A采用100%無鉛（Pb）、磁屏蔽、鐵合金密閉封裝，兩個屏蔽端子提供額外固定支撐，具有高抗熱沖擊、耐潮濕和抗機械振動能力。電感器符合RoHS和Vishay綠色標準，無鹵素。



器件規格表：



低端

高端

100 kHz下電感 (μH)

0.47

68

25 °C下典型DCR (mΩ)

1.55

240

25 °C下最大DCR (mΩ)

1.66

252

典型溫升電流 (A)(1)

32

2.6

典型飽和電流 (A)(2)

28

3.5

典型飽和電流 (A)(3)

40.1

4.9

典型SRF (MHz)

32.0

3.5

封裝

4040

4040

產品編號

IHLE4040DDEWR47M5A

IHLE4040DDEW680M5A

(¹) 直流電流(A)會導致ΔT下降約40 °C

(²) 直流電流(A)會導致L0下降約20 %

(3) 直流電流(A)會導致L0下降約30 %



IHLE-4040DDEW-5A現可提供樣品并已實現量產，供貨周期為16周。
