Vishay推出采用改良設計的INT-A-PAK封裝IGBT功率模塊，降低導通和開關損耗

半橋器件采用Trench IGBT技術，可選低VCE(ON)或低Eoff，適用于大電流逆變級



美國 賓夕法尼亞 MALVERN、中國 上海 — 2024年2月29日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出五款采用改良設計的INT-A-PAK封裝新型半橋IGBT功率模塊---VS-GT100TS065S、VS-GT150TS065S、VS-GT200TS065S、VS-GT100TS065N和VS-GT200TS065N。這些新型器件采用Vishay的Trench IGBT技術制造，為設計人員提供兩種業內先進的技術選件—低VCE(ON) 或低Eoff —降低運輸、能源及工業應用大電流逆變級導通或開關損耗。

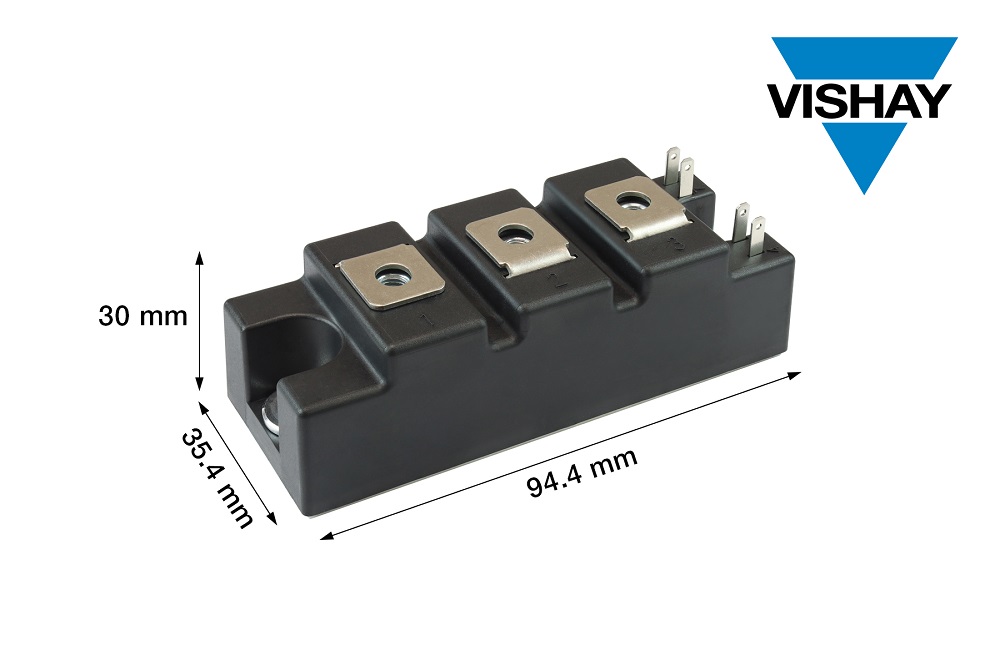

日前發布的半橋器件使用節能效果優于市場上其他器件的Trench IGBT，與具有超軟反向恢復特性的第四代FRED Pt®反并聯二極管封裝在一起。模塊小型INT-A-PAK封裝采用新型柵極引腳布局，與34 mm工業標準封裝100%兼容，可采用機械插接方式更換。

這款工業級器件可用于各種應用的電源逆變器，包括鐵路設備；發電、配電和儲電系統；焊接設備；電機驅動器和機器人。為降低TIG焊機輸出級導通損耗，VS-GT100TS065S、VS-GT150TS065S和VS-GT200TS065S在+125 °C，額定電流下，集電極至發射極電壓僅為 ≤ 1.07 V，達到業內先進水平。VS-GT100TS065N和VS-GT200TS065N適用于高頻電源應用，開關損耗極低，+125 °C，額定電流下，Eoff僅為1.0 mJ。



模塊符合RoHS標準，集電極至發射極電壓為650 V，集電極連續電流為100 A至200 A，結到外殼的熱阻極低。器件通過UL E78996認證，可直接安裝散熱片，EMI小，減少了對吸收電路的要求。



器件規格表：

產品編號

VCES

IC

VCE(ON)

Eoff

速度

封裝

@ IC和 +125 °C

VS-GT100TS065S

650 V

100 A

1.02 V

6.5 mJ

DC~1 kHz

INT-A-PAK

VS-GT150TS065S

650 V

150 A

1.05 V

10.3 mJ

DC~1 kHz

INT-A-PAK

VS-GT200TS065S

650 V

200 A

1.07 V

13.7 mJ

DC~1 kHz

INT-A-PAK

VS-GT100TS065N

650 V

100 A

2.12 V

1.0 mJ

8 kHz~30 kHz

INT-A-PAK

VS-GT200TS065N

650 V

200 A

2.13 V

3.86 mJ

8 kHz~30 kHz

INT-A-PAK
