在本檢測裝置中，PLC選用了SIEMENSS7—200系列PLC，它具有高速脈沖輸出功能，能在輸出端產生高速脈沖，用來驅動負載實現精確控制。高速脈沖輸出有高速脈沖串輸出PT0和脈寬調制PWM兩種方式。PT0可以輸出一串脈沖(占空比50％)，可以控制脈沖的周期和個數。脈沖周期變化范圍是10～65535us或2～65535ms，為16位無符號數據；脈沖個數用雙字無符號數表示，取值范圍是1～4294967295之間。PWM可以輸出連續的、占空比可調的脈沖串，可以控制脈沖的周期和脈寬。脈沖周期與PTO相同，脈寬變化范圍是0～65535us或0～65535ms。PT0／PWM輸出不受PLC掃描周期的影響，這樣可以滿足系統精確定位的要求?！　?.3控制方案設計　　按數控系統的進給伺服系統有無位置測量反饋裝置可分為開環數控系統和閉環數控系統。開環伺服系統無位置反饋，是數控系統中最簡單的伺服系統，其驅動元件主要為功率步進電機。PLC發出的指令脈沖，通過驅動電路放大送到步進電機，電機輸出軸轉過一定的角度，再通過同步齒形帶和絲杠螺母帶動絲杠和彈簧座上下移動。步進電機軸轉過的角度正比于指令脈沖的個數，旋轉速度的大小正比于指令脈沖的頻率。由于沒有檢測反饋裝置，系統中各部分誤差，如步進電機的步距誤差、機械系統的誤差等綜合為系統的位置誤差，所以精度較低，速度也受到步進電機性能的限制，低速不平穩，高速扭矩小。但開環系統結構簡單，易于控制與調整，一般用于輕載、負載變化不大、精度要求不高的場合，在經濟型數控機床和普通機床改造中使用較多。在解彈簧檢測過程中，壓縮尺寸精度誤差要求為0.1mm，所以在伺服系統控制方式上采用開環方式控制。4系統軟件設計　　檢測裝置的軟件部分，主要指測試裝置的監控軟件和下位機ＰＬＣ控制站軟件設計。上位機監控系統功能框圖如圖3所示。

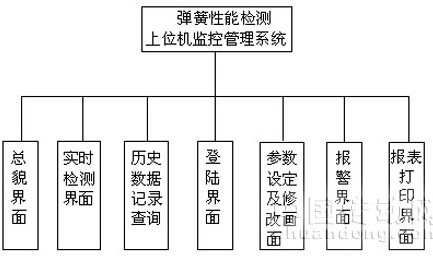

圖3上位機監控系統功能框圖 　　　　該軟件是根據彈簧的檢測工藝流程，基于VB6.0編程軟件編制而成的．采用專家控制方式對整個檢測過程進行實時監控，具有彈簧壓縮參數設置、測試數據記錄查詢、打印報表、模擬鍵盤輸入等功能。檢測裝置的主控制界面如圖4所示。

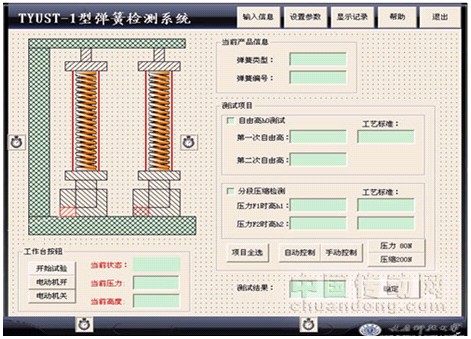

圖4上位機主控制界面 　　監控軟件一方面通過對計算機緩存區中接收到的信息進行解析，判斷處理，完成彈簧檢測過程的實時動態顯示、數據記錄、限位報警、故障診斷等操作；另一方面通過對PLC發送控制信息，完成對伺服系統高頻脈沖信號、開關量信號的輸入。PLC與計算機的串行通信是通過PLC控制器上的RS-485串口和計算機上的RS232串口來完成的。PLC控制通過“校驗、手動、自動”選擇開關選擇相應的工作方式，主程序流程圖如圖5所示。

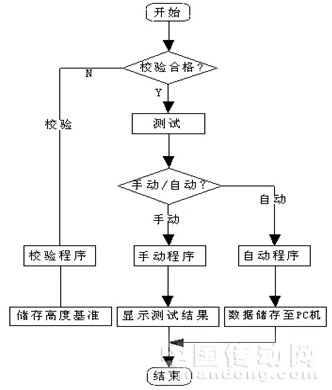

圖5主程序流程圖 　　5結語　　本系統功能較強，采用了可靠性較高的工控計算機和PLC進行控制，實現了檢測過程的智能化。自動化程度高，可靠性好，不但排除了原有檢測過程中人為因素的影響，使檢測結果更加準確，而且大大降低了工人的勞動強度，節約了作業時間，提高了生產效率。投入應用以來，設備運行正常，維護、檢修工作量少，大大降低了維護檢修費用；另外，其友好的人機界面，使得整個系統更形象直觀，易于操作，保證了現場運行的安全可靠性，在彈簧工業發展中具有較高的推廣價值。參考文獻　　[1]王興，趙媛靜.基于PLC控制的制動缸緩解彈簧檢測裝置[J].工程與實驗.2011(5).　　[2]章彬宏，王琳．基于PLC的彈簧測試機控制系統[J].科技論壇，2003(9).　　[3]廖常初.PLC編程及應用[M].北京:機械工業出版社.2005.　　[4]許萬里.智能彈簧檢測裝置的研制[J].應用科技.2001，28(7).
