OpenFlow軟件定義網絡與應用開源軟件定義網絡OpenFlow架構　　Open Networking Foundation （ONF）開放式網絡基金會今年成立以來，OpenFlow規范得到主流網絡廠家追捧，尤其是最近在Las Vegas Interop 2011舉行網絡大會，OpenFlow大出風頭。究其原因，其背后基本理念是軟件定義網絡（Software-Defined Network）。OpenFlow規范實際上是一整套軟件應用程序接口，控制網絡數據如何轉發，可基于硬件實現，OpenFlow增加了定制轉發數據的控制程度，減少了支撐復雜控制所需的硬件成本。OpenFlow網絡控制節點可以通過規范與支持OpenFlow的交換節點溝通配置信息，決定數據轉發平面的轉發表，控制器與轉發節點間通過SSL加密傳輸。OpenFlow支持定義的“信息流”主要是從1層到4層的關鍵信息包括端口號、VLAN、MAC、以太網包頭、IP地址、 IP協議號、TCP端口號等。配置信息通常包括“信息流”和與之對于的動作。每個“信息流”有符合某種特征的數據包及動作組成，比如源IP/源Port，目的IP/目的Port，5種不同轉發動作。
圖6 OpenFLow的架構圖

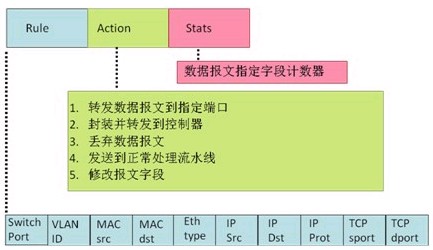

圖7 OpenFlow“信息流”定義 　　用戶可以通過OpenFlow預設通用規則，每種不同網絡節點可以根據設備特點更新轉發平面規則，比如轉發交換機更新MAC地址轉發表、VLAN端口轉發表、1到4層轉發表，路由器修改訪問控制IP列表，防火墻修改進出端口規則等。

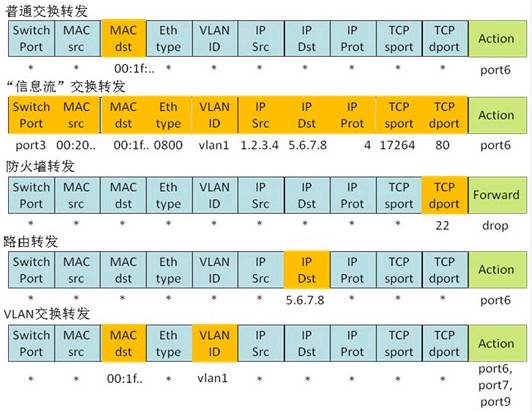

圖8 不同網絡節點應用不同網絡“信息流”規則 　　OpenFlow它增加了網絡靈活控制能力，分布式節點智能通過OpenFlow指令得以實現，外部OpenFlow控制管理節點的實時控制，集中統一中央智能。OpenFlow根據運行實況實時控制分布式節點，分布式節點生成快速轉發表，無須進行復雜智能分析計算，只要執行網絡轉發平面功能。當新轉發節點加入到OpenFlow網絡時，自動從中央控制節點得的最新網絡配置信息，完成網絡自動化感知。而中央控制節點基于x86標準服務器架構，強大計算能力和橫向擴展特性保證了控制平面擴展性和經濟性。　　OpenFlow獨立控制平面出現，TRILL或Shortest Path Bridging協議變得不是那么重要，因為OpenFlow控制器可以擁有有全網視圖，所以動態防止環路發生。OpenFlow不但增加了傳統轉發平面的效率，在提供高級網絡服務方面還可以展現獨特價值，比如多對一的網絡虛擬化，分布式負載均衡和分布式防火墻或入侵檢測，非常不同于傳統模式的一對多網絡虛擬化模式。每一類分布式網絡資源服務與單獨云租戶對應，每個云租戶都有獨立的跨物理節點的虛擬化網絡，比如不同虛擬端口交換機，對租戶管理員來物理網絡端口透明，邏輯化網絡派生于在物理網絡資源上抽象出的網絡虛擬資源池。虛擬機移動后，當虛擬機相應“信息流”的第一個數據包到達移動后的本地交換機節點，如果本地交換機節點沒有發現匹配的轉發規則，整個數據報文會被送到中央管理節點，中央管理節點根據定義規則邏輯設定本地規則，并應用到本地交換機的轉發表建立新的匹配項，之后的“信息流”不再通過管理節點，由轉發節點直接完成。OpenFlow在虛擬化軟件交換機Open vSwitch應用　　Open vSwitch是多層虛擬化軟件交換機，它遵循Apache 2.0開源代碼版權協議，可用于生產環境，支持跨物理服務器分布式管理、擴展編程、大規模網絡自動化和標準化接口，實現了和大多數商業閉源交換機功能類似的軟件交換機。 OpenSwitch分離快速數據轉發平面，OpenFlow作為新型控制平面，不同物理主機的虛擬化交換機通過OpenFlow控制，集群組成分布式虛擬化交換機，還可以實現不同租戶虛擬機和虛擬網絡隔離。正是由于Open vSwitch對OpenFlow支持，推動了OpenFlow在開源虛擬化領域的應用和發展。軟件定義網絡商業價值應用展望軟件定義網絡OpenFlow在超大規模Web 2.0 網絡應用　　Web 2.0用戶如Google、Facebook的服務器臺數近百萬臺，單數據中心服務器數目也超過十萬臺，國內公司如Tencent、Aliababa和Baidu安裝服務器數估計也超過數十萬臺。在這些超大規模服務器群的網絡設計與實現尤為重要，穩定、可靠和高性能的網絡是Web 2.0業務的生命線。一方面在核心層實現高可靠性和高性能，另一方面是大量的服務器接入需要內網、外網和管理網接口，3倍以上端口數目，大量接入層設備成本成為是基礎架構成本的重要組成。為了進一步降低服務器成本，集中、整合與開源虛擬化是下一代Web 2.0架構的發展趨勢，單一數據中心虛擬機數目將部署到上十萬臺，這種環境下的公共云虛擬化移動性比我們之前說私有云移動性來得技術更加復雜、管理更加困難，傳統網絡廠家設備非常難以滿足超大規模的“信息流”要求。　　從傳統網絡架構遷移到軟件定義網絡將是一個艱難的旅程。網絡技術應用演變過程有兩種方式，一種是先邊緣后核心，另外一種是先中心后邊緣，不過從客戶心理學來看，先邊緣后核心是更容易接受的應用方式，所以我們可以預計OpenFlow應用過程也將是從邊緣到核心的應用過程。具體方式是用戶在接入層采用支持OpenFlow交換機，建立獨立管理網，安裝獨立開發的或商用控制平臺軟件，測試和完善控制平臺軟件，從類OpenFlow交換機采集數據流量模式和優化定義規則，并同時至頂向下從應用角度分析，兩種分析方式結合抽象出網絡數據模型，這就是軟件定義網絡的規則基礎，從是什么推進到應該是什么，再到如何是什么?！　∧壳爸髁鹘粨Q機廠家都還沒有推出OpenFlow交換機，NEC公司是第一個推出支持OpenFlow交換機的公司，產品型號是PF5240，帶有48個千兆和4個萬兆上聯端口，NEC還開發了OpenFlow控制器軟件支持PF5240或其它第三方OpenFlow兼容交換機。

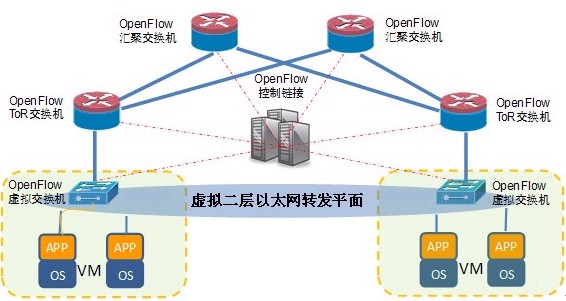

圖9 OpenFlow基于3層網絡建立2層虛擬化轉發路徑 　　如上圖所示，OpenFlow在數據中心網絡里建立從一臺虛擬機到另外一臺虛擬機的轉發路徑，虛擬機與虛擬機之間的三層網絡基礎上建立了二層廣播域——虛擬以太網交換機，OpenFlow擴展了三層相對靜態功能，根據數據流動態建立負載均衡決策路徑，并依據虛擬化交換網絡配置改變最優化的轉發路徑，從而簡化了大型數據中心3層網絡適應2層虛擬機移動性要求。軟件定義網絡OpenFlow在電信運營商網絡應用　　在傳統電信運營商網絡里，IP層網絡和傳輸網絡獨立分離的，它們分別單獨管理，IP網和傳輸網之間沒有交互，IP鏈路靜態配置，傳輸層電路或放大器也是靜態的，導致不同層次功能和資源重復，增加用戶采購成本和運營成本負擔。傳統網絡電路交換更無法自動感知報文交換要求，自動化控制平面操作，只是被動地依賴網管平臺手工操作，服務交付時間長達幾天，運營商只能是成為網絡帶寬銷售者。尤其在云計算環境下，需要跨越數據中心的資源管理，需要上層資源與物理鏈路層調度的匹配與自動化，每個租戶在數據中心之外需要建立虛擬網絡服務和實現自助管理。這樣用戶趨勢就是報文交換網絡與電路交換網絡融合，在同一平臺下管理和運維，報文交換和電路交換之間互動，實現不同層次間動態調度。但是問題是報文和電路融合非常困難，因為IP網絡和傳輸網絡架構非常不一樣，整合運維非常困難，傳輸網絡保持不變，結果會造成融合更加膨脹，最后導致網絡不可用，所以有專家說了架構融合才是真正融合。哪什么才是最佳控制和管理方式呢？可不可以基于1層到4層建立 “信息流”的控制方式呢？可以，解決思路是按光纖、放大器、時隙和報文內容細分，從電路交換和報文交換抽象映射到2到4層信息流交換層，實現基于廣域網的網絡虛擬化。斯坦福大學的有關專家正在積極研究將報文交換和電路交換集成,，合并起來統一抽象并管理和控制，實現基于“信息流”網絡服務架構，基于不同流量和應用模型建立端對端網絡虛擬化，這些研究為OpenFlow在運營商網絡應用提供無限的可能性。

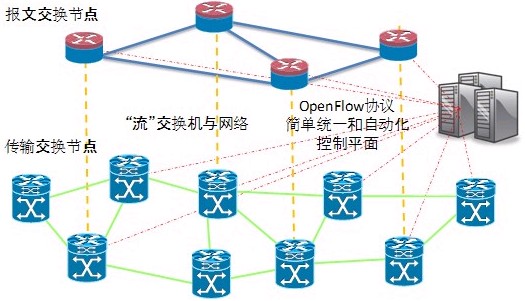

圖10 運營商基于”流”統一控制管理網絡 軟件定義網絡發展挑戰　　盡管軟件定義網絡發展可以幫助我們解決云計算網絡的管理和經濟問題，前途是非常光明的，但從目前發展階段來看還是需要較長時間的發展和普及過程，從技術本身到管理和市場方面都有不少的挑戰?！　〉谝稽c，每個控制節點和轉發節點需要維護大量“信息流”表，控制節點或轉發節點的內存及其他資源需要相應提高，大量突發的第一次“信息流”建立可能會導致新的“信息流”瓶頸問題。而且如果控制點故障，大量“信息流”需要在轉發節點重建，突發“信息流”配置對網絡性能和魯棒性都會有潛在的巨大影響?！　〉诙c，OpenFlow成熟度問題，目前OpenFlow還只應用于科學實驗和校園內部網。沒有大規模產品化，量產之前的成本優勢還是很大疑問。網絡供應商選擇不多，沒有供應商與供應商橫向比較，企業難以通過市場競爭方式獲取新技術并最優成本的產品。除了轉發節點成熟度問題外，因為目前并沒有商業化的控制平臺，如何實現控制節點軟件開發、如何維護升級也是大問題。OpenFlow產業的先行者還需要對企業用戶進行更多初期普及、培育、培訓工作，幫助他們了解、測試和小規模測試軟件定義網絡新技術產品。　　第三點，和大多數開源項目一樣，目前OpenFlow等項目無法像商業解決方案一樣有獨立的商業機構為客戶提供專業從咨詢、、分析、設計、部署和運維管理服務，保證客戶網絡與IT系統運行。用戶需要更多更高水平的有經驗的網絡維護人員，非一站式解決方案將導致學習成本比較高昂。盡管很多大公司參與OpenFlow項目，但是開發驅動力和技術支持主要來自社區自由軟件編程人員。所以成熟的閉源軟件定義網絡將繼續在普通企業應用尤其是私有云起主導作用。　　第四點，軟件定義網絡天生的安全風險問題。集中智能雖然可以給運營管理帶來全網視圖和優化，以簡化管理提高效率的好處，但是也帶來而外的管理風險，中央中樞如果損壞或被黑客侵入怎么辦？（基于x86軟件系統顯然比私有嵌入架構容易受到黑客攻擊，尤其是開源社區提供豐富源代碼），結果會導致全網癱瘓或變成僵尸網絡，變成又聾又啞或失去控制的龐大網絡怪物？網絡攻擊將從單點網絡節點直接上升為集中網絡控制器，后果將更加嚴重。
