什么是軟件定義網絡？　　軟件定義網絡，又有人稱為可編程網絡，就是將網絡設備配置平面從嵌入式節點獨立出來到軟件平臺，由軟件驅動的中央控制節點自動化控制的網絡架構。軟件定義網絡以開放軟件模式替代傳統基于嵌入系統的、不夠靈活的控制平面。軟件定義網絡是新的網絡控制平面實現方法，它適應了降低網絡復雜度、虛擬化和云計算的網絡需求。它的發展是對傳統網絡廠家封閉專有控制平面技術產生了的破壞性創新，將對網絡廠家變革導致巨大推力和影響?？刂破矫婧娃D(zhuǎn)發平面分離，轉發平面特性減少，專注而簡單，減少了設備硬件從而減少了資本性支出（Capex），運營性支出 Opex減少原因是集中的、橫向擴展和自動化簡化了網絡運行管理，減少人工支出。

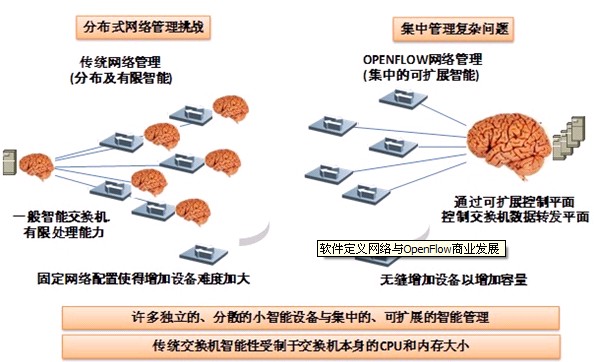

圖1 軟件定義網絡示意圖 　　軟件定義網絡實際上核心技術本身并沒有什么創新，傳統交換或路由設備也都有獨立轉發平面或強大控制平面，只不過傳統模式轉發平面是通過在同一個機箱的不同接口模塊去完成，控制平面由機箱的路由交換控制模塊完成，缺點當然是開放性不夠、及時響應動態變化能力有限，原因是比如設備無法做到第三方編程自動化集成，每個設備需要單獨維護自己的地址表，有限CPU和內存卻需要全網實時計算和動態處理。傳統網絡每個設備有點智能，但是非常有限，它們只能根據本節點進出數據流做出被動響應，無法知道其他節點動態狀況。各個網絡節點離散式自我控制，只見個別樹木或樹葉，沒有大家統一協調的控制平面，不見整個網絡森林，所以對整個網絡來講，盡管實現了動態路由協議，其架構基本是靜態的。傳統網絡所謂動態調度實現基礎也就是二層和三層的實現鏈路資源動態分配，而對于四到七層與二三層是否匹配和諧而調度，則心有余而力不足。即便有折中解決方案，也只是需要處在固定位置的昂貴負載均衡或安全設備協助完成?！　±硐氲能浖x網絡模式下，獨立的離散式智能從分支節點上收到中央控制節點，中央樞紐保持全網流量監視和控制，從OSI 2層到7層實時把握網絡整體狀況，即時控制和調度，建立強大中央智能，對全網和100%垂直完整做出有效反應。在軟件定義網絡環境下，中央控制節點可以根據相應算法、邏輯、分析和規則，以軟件定義規范方式將配置信息推到交換和路由節點，完成路由或交換從中央控制節點接受特定格式指令規則過程，交換和路由節點更新數據轉發平面落地規則，完成數據轉發。中央控制節點針對每個細分的網絡路徑，按照一條條“信息流”細分，每個“信息流”數據落地轉發由每個特定交換或路由節點完成。當計算或存儲資源變化時，中央控制節點根據分析結果重新調整節點配置規則，這樣就實現虛擬化和云計算網絡所需要的自動化和精細化動態配置管理。常見專有軟件定義網絡軟件定義網絡——vSphere之VNetwork體系架構　　VMware vShpere可以通過虛擬化交換機控制平面管理VLAN、QoS策略和ACL，vNetwork API提供了標準接口，網絡廠家根據接口開發與專有固件互動功能。網絡廠家在虛擬化控制臺安裝控制插件，當虛擬機移動或變化時，對應指令從vSphere API上層發出，插件被調用，指揮網絡節點調度物理交換資源，自然而然vShpere成為了虛擬化交換網絡的控制平面代理。Cisco Nexus 1000v就是一種基于VMware體系架構的專用實現，它不但兼容了VSphere標準API，而且提供了標準Cisco IOS命令行方式。

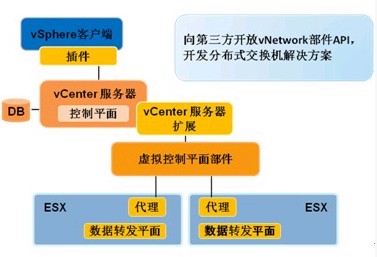

圖2 vSphere的軟件定義網絡架構 Dell Force10新一代數據中心架構支持虛擬化感知軟件定義網絡。Dell Force10邊緣交換機FTOS可以安裝虛擬管理器插件到虛擬操作系統包括VMware和Citrix，當虛擬控制平臺移動虛擬機時，通知插件以Hyperlink方式在目的交換機FTOS上運行配置腳本，自動配置與虛擬機所匹配的網絡資源，而后移動虛擬機。

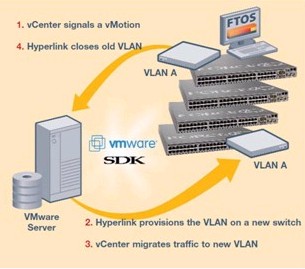

圖3 Dell Force10 集成自動化及虛擬感知網絡架構 來源：www.force10networks.com 軟件定義網絡——無線局域網　　其實無線網絡控制器與無線接入點組成的無線網絡某種程度上也算軟件定義網絡應用。以戴爾公司PowerConnect-W無線解決方案為例，無線接入點AP92/93系列提供無線接入轉發平面，無線控制器W650系列實現同一用戶認證，基于用戶服務質量服務定義，集中管理加密信息，控制器分發控制策略到轉發平面接入點，控制器與接入點之間信息加密傳輸，組成完整、安全和可定義的無線網絡。
圖4 無線網絡軟件定義架構 軟件定義網絡——Juniper QFabric　　Juniper定義了專有的下一代網絡基礎架構QFabric。QFabric是全新數據轉發平面和控制平面交換體系架構，從邊緣交換到核心交換都采用了新型交換架構，支持大規模節點接入。數據轉發平面有QF/Interconnect核心節點、QF/Node作為邊緣節點，控制平面由QF/Director組成?？刂破矫鍽F/Director由冗余x86物理服務器集群組成，通過雙千兆鏈接控制每個網絡節點，控制鏈路獨立于數據轉發平面鏈路，控制平面節點就是我們說軟件定義網絡的中央控制節點。

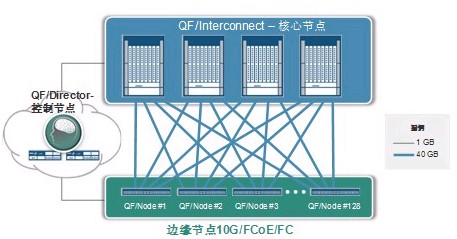

圖5 瞻博QFabric系統架構圖 來源：www.juniper.com
