　　意法半導體深化中國本土戰略，STM32全棧產品矩陣驅動智能生態創新
　　
　　文章來源：EET電子工程專輯
　　
　　? 作者：劉于葦
　　
　　STM32峰會是意法半導體“在中國，為中國”戰略的階段性成果展示——不僅詳細介紹了四款新產品，更首次系統解讀“國內外雙供應鏈新生態”，為中國嵌入式產業注入新動能的同時，也展現了其在復雜地緣環境下保障中國客戶供應安全的決心。
　　

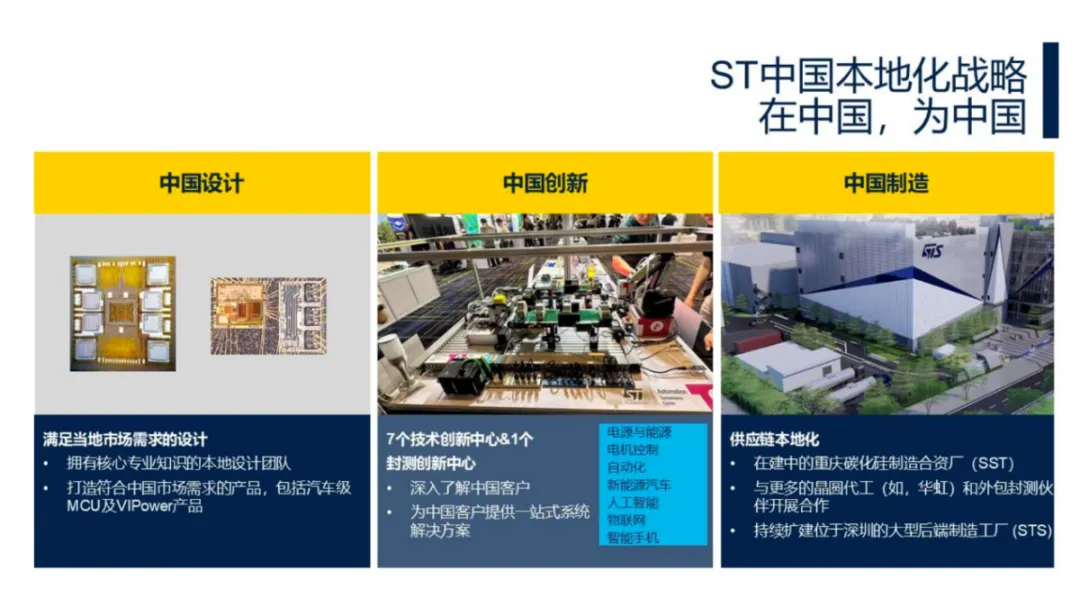

　　近年來，意法半導體（ST）在中國市場動作頻頻。從與華虹半導體合作建立40納米STM32生產線，到在重慶與三安光電合資建設碳化硅（SiC）前端制造基地，再到持續擴建深圳后端產線……一系列本土化布局，印證著其“在中國，為中國”戰略的縱深推進。


　　
　　在5月于深圳舉辦的STM32峰會，正是這一戰略的階段性成果展示——不僅詳細介紹了四款新產品，更首次系統解讀“國內外雙供應鏈新生態”，為中國嵌入式產業注入新動能的同時，也展現了其在復雜地緣環境下保障中國客戶供應安全的決心。

　　
　　“我們對中國市場的承諾是長期且堅定的。”在媒體溝通會上，意法半導體中國區微控制器、數字IC與射頻產品部（MDRF）物聯網/人工智能技術創新中心及數字營銷副總裁朱利安?阿諾（Arnaud Julienne）強調：“我們的核心目標，是在中國構建與全球標準完全一致的供應鏈體系。”

　　
　　▲意法半導體中國區微控制器、數字IC與射頻產品部（MDRF）物聯網/人工智能技術創新中心及數字營銷副總裁朱利安?阿諾（Arnaud Julienne）
　　
　　朱利安透露，早在兩年前，ST就派遣百位工廠專家入駐華虹宏力，從設備調試到工藝參數，全程復刻歐洲產線標準，確保中國生產的STM32芯片在電氣特性、可靠性等核心指標上與海外產品零差異。這一投入在地緣政治不確定性加劇的當下尤為關鍵，正如他所言：“當客戶需要出口產品時，我們提供海外產線的芯片；當客戶聚焦本土市場，中國供應鏈可快速響應——這種產能靈活性是競爭對手無法提供的。”
　　
　　四款重磅新品：覆蓋從入門到高端的全場景創新
　　
　　本次峰會發布的四款新品，均基于“在中國，為中國”戰略開發，覆蓋從入門級到高性能的全場景需求。
　　
　　1. STM32C0系列：重新定義入門級MCU價值標桿
　　
　　作為STM32家族的新晉性價比擔當，STM32C0系列以“替代中高端8位平臺”為目標，實現了“具有32位性能和8位成本”的突破。該系列提供6個子型號，Flash最大可到256KB，RAM最大36KB，工作溫度范圍達-40℃至+125℃，覆蓋小家電、消費電子等價格敏感型場景，且提供10年長期供貨保障。
　　
　　意法半導體中國區微控制器、數字IC與射頻產品部（MDRF）技術市場經理閆濤在新品講解中指出，該系列采用與STM32G0相同的90納米工藝，搭載 Cortex-M0+內核，主頻48MHz，CoreMark得分114，卻將BOM成本控制在與高端8位MCU相當水平。其管腳與STM32G0完全兼容，支持工程師輕松實現從STM32G0到C0的平穩遷移，此外STM32C092新增的CAN FD接口，傳輸速率達8Mbps，較傳統CAN 2.0提升8倍，為工業設備低成本聯網提供可能。
　　
　　▲意法半導體中國區微控制器、數字IC與射頻產品部（MDRF）技術市場經理閆濤
　　
　　在封裝形式上，STM32C0系列豐富多樣，涵蓋8至64管腳的多種選擇，包括小而薄的QFPN和BGA封裝、易操作的SO8N和TSSOP20封裝，以及常用的LQFP封裝等，充分滿足不同應用場景的多樣化需求。
　　
　　STM32C0適用于入門級圖顯應用，配合TouchGFX圖形界面開發工具，可將基礎單色液晶顯示屏升級為全彩觸摸屏。此外針對開發者痛點，還提供低成本開發板NUCLEO-C051C8，配合CubeMX圖形化配置工具，可一鍵生成代碼，極大降低嵌入式開發門檻。
　　
　　“即使是初學者，也能通過可視化配置快速上手，大幅降低嵌入式開發難度。”閆濤強調：“我們先推出了STM32C0，今后肯定還會推出類似的產品，在這個市場爭取我們應有的份額。”
　　
　　2. STM32U3系列：超低功耗開啟電池續航革命
　　
　　在能效競爭白熱化的超低功耗物聯網市場，STM32U3以“近閾值電壓技術”刷新行業能耗標桿，在實現動態功耗優化的同時，確保了高達105度的工業溫度支持。
　　
　　意法半導體中國區微控制器、數字IC與射頻產品部（MDRF）技術市場經理張明介紹，該系列核心邏輯可在0.65V超低電壓運行，動態功耗低至9.5μA/MHz（48MHz主頻下），較上一代STM32L4效率提升5倍，CoreMark/mW達117，遠超競品的97分。在消費類應用中，行業同類產品功耗是U3的5倍；在計量類應用中，功耗是U3的3倍；在工業類應用中，功耗是U3的2.5倍。通過自適應電壓調節（AVS）技術，芯片在生產階段即完成最優電壓校準，無需軟件干預，進一步節省開發時間。
　　
　　▲意法半導體中國區微控制器、數字IC與射頻產品部（MDRF）技術市場經理張明
　　
　　這種極致能效使其在智能表計、醫療設備等場景大顯身手，在活動追蹤設備中可將電池壽命延長7倍，在智能表計中延長4倍。例如，燃氣表電池壽命可從傳統方案的5年延長至20年，連續血糖監測儀（CGM）實現7天續航。
　　
　　在安全性方面，STM32U3同樣表現出色。其增加了耦合連接橋（CCB）和硬件唯一密鑰（HUK）等安全機制，在芯片生產過程中即為每個設備分配唯一、安全的身份，實現密鑰的硬件保護，有效增強設備身份驗證與反克隆能力，滿足網絡彈性法案等法規要求，且未來將通過PSA Level 3和SESIP Level 3標準認證。
　　
　　此外，STM32U3還配備了豐富的外設資源，包括I3C和FDCAN接口，最大支持1MB Flash和256KB RAM，提供從32PIN到100PIN的多種封裝形式，可廣泛應用于工業智能家居、醫療、智能表計、消費電子等電池供電設備。
　　
　　“在工業GPS追蹤設備中，U3可將休眠功耗降低50%，這對太陽能供電的野外設備至關重要。”此外，張明還特別提到，其Stop3模式功耗僅1.6μA，支持- 40°C至105°C寬溫工作，適配工業GPS追蹤器等嚴苛場景。未來將集成AI協處理器，實現能效與性能動態平衡。
　　
　　3. STM32MP23：邊緣AI時代的高性價比算力擔當
　　
　　作為STM32MP25的“成本優化版”，STM32MP23延續了雙核Cortex-A35（1.5GHz）+Cortex-M33（400MHz）架構，通過精簡外設實現成本下探。該系列支持16-bit DDR4/LPDDR4/DDR3L內存，最大尋址空間達4GB，能夠靈活分配片上資源，滿足復雜工業應用需求。
　　
　　意法半導體中國區微控制器、數字IC與射頻產品部（MDRF）微處理器產品市場經理霍筍指出，在圖形與AI處理能力上，其保留0.6 TOPS NPU和400MHz 3D GPU，支持H.264硬件解碼，可滿足工業視覺、智能家居中控等輕量級AI需求，而雙路千兆以太網（支持TSN）、FDCAN和Octo SPI接口，除了適配工業自動化對實時性的嚴苛要求，還支持智能家居、智慧城市等場景中的人機界面、圖像處理與輕量級AI推理任務。
　　
　　▲意法半導體中國區微控制器、數字IC與射頻產品部（MDRF）微處理器產品市場經理霍筍
　　
　　“我們通過異構計算優化能效，A35處理復雜任務，M33負責實時控制，例如在工業PLC中可大大提升系統響應速度。”霍筍說道。
　　
　　在軟件生態上，STM32MP23支持OpenSTLinux系統，且將軟件支持周期從2年延長至5年，契合工業設備長生命周期需求。此外，X-LINUX-AI擴展包、ST Edge AI模型庫等資源，進一步簡化了AI模型的部署與優化流程，使開發者能夠快速將AI功能集成至應用中。
　　
　　此外，霍筍還強調：“我們提供從模型訓練到部署的全流程工具鏈，客戶可直接調用ST Edge AI模型庫，快速實現目標檢測、語義分割等功能。”
　　
　　4. STM32WBA6：多協議無線連接的全能選手
　　
　　意法半導體中國區微控制器、數字IC與射頻產品部（MDRF）STM32無線產品總監陳德勇介紹的STM32WBA6系列，聚焦無線短距離連接應用，堪稱智能家居和工業物聯網的“協議通吃”方案。
　　
　　▲意法半導體中國區微控制器、數字IC與射頻產品部（MDRF）STM32無線產品總監陳德勇
　　
　　該芯片全面支持2.4GHz技術，涵蓋Bluetooth®低功耗5.4、Zigbee R22/23、OpenThread 1.3及Matter 1.4，內置最高2MB Flash和512KB RAM大容量存儲組合，以及多達86個GPIO，為復雜無線應用提供了強大的硬件支撐?？赏瑫r運行多協議棧，靈活適配穿戴設備、智能家居、工業傳感器等多元場景。
　　
　　在射頻性能上，WBA6支持+10dBm輸出功率，接收靈敏度分別達-98dBm（Bluetooth® LE 1Mbps）和-100dBm（802.15.4 250kbps），確保了穩定可靠的數據傳輸。同時，其功耗表現同樣出色，如在Stop 2（64KB RAM保留）模式下功耗低至5μA，standby模式下功耗僅1.25μA，大幅延長電池續航。
　　
　　在安全性上，STM32WBA6通過SESIP L3和PSA L3認證，具備包括存儲器保護、邊信道加密、安全調試、抗側信道硬件保護在內的全方位安全機制，內置硬件唯一密鑰（HUK）和防側信道攻擊設計，可抵御歐盟RED指令及未來CRA法規要求。
　　
　　陳德勇舉例：“在智能鎖應用中，其雙Bank架構支持無縫固件更新，2MB Flash 可存儲多組加密密鑰，滿足家庭、酒店等多場景權限管理。HUK可實現設備唯一認證，抵御克隆攻擊，符合歐盟CRA法規要求。”
　　
　　STM32的全場景布局與技術縱深
　　
　　在媒體問答中,各位受訪人在消費類MCU競爭、邊緣AI趨勢和工藝路徑等大家關心的問題進行了分享。
　　
　　面對消費級MCU市場的激烈競爭，閆濤明確了STM32C0的定位實際上能滿足大部分消費級的應用需求：“不是取代STM8，而是開拓新市場。STM8在5V傳統領域仍有不可替代性，而STM32C0瞄準的是3.3V中高端8位用戶升級需求，例如小家電、消費電子等體量大的場景，兩者形成互補。”STM8系列將繼續保留，不會停產，這一差異化策略既鞏固存量市場，又以32位產品滲透新興領域。
　　
　　在邊緣AI浪潮中，意法半導體展現出技術前瞻性。中國區微控制器、數字IC與射頻產品部（MDRF）微控制器應用與產品高級經理吳剛指出，“單靠CPU算力的提升已經無法滿足客戶對性能和功耗的要求，越來越多的是采用這種CPU+外部協處理器，例如，CPU+NPU這種異構實現方式。”
　　
　　▲中國區微控制器、數字IC與射頻產品部（MDRF）微控制器應用與產品高級經理吳剛
　　
　　此外，他還指出，AI模型處理伴隨的大數據量對存儲器容量提出更高要求，性能與功耗之間的平衡同樣關鍵。STM32N6的NPU算力達0.6 TOPS，可運行YOLOv8N模型實現手勢識別，支持輕量化AI眼鏡等場景；而下一代產品將進一步融合自研NPU與CPU架構，在保持低功耗的同時提升算力。
　　
　　“我們支持各種深度學習框架，如Keras和TensorFlow™ Lite，并支持可導出為ONNX標準格式的所有框架?？蛻艨梢允褂肧T Model Zoo中的預訓練模型，快速的進行自己數據的訓練，并且通過ST的AI工具做部署。”吳剛特別強調：“我們不盲目追求算力堆砌，而是通過CPU+NPU異構計算優化能效，例如在可穿戴設備中，讓NPU專注AI計算，CPU處理控制任務，實現1+1>2的效果。”
　　
　　除此之外，朱利安透露了關于工藝路線的更多內容：“40納米是STM32當前性價比最優選擇，但ST不會止步于此。MP2系列已采用16納米工藝，N6也是16納米，未來將引入18nm PCM工藝，在存儲密度和能效上實現突破。這種‘成熟工藝保產能，先進工藝促創新’的雙線策略，確保產品在成本與性能間取得平衡。”
　　
　　在本次峰會上，ST還正式宣布STM32Cube的兩大全新戰略方向：回歸以FreeRTOS作為主要內核，同時深度融合USBX、FileX和LWIP，構建一套一體化的中間件解決方案；適用于STM32Cube for Visual Studio Code的STM32Cube插件第3版正式發布，新架構采用模塊化設計，大大增加了用戶選擇靈活性，更新管理更精細，操作更方便，風險更低。
　　
　　總結與展望：雙供應鏈生態擘畫中國未來
　　
　　峰會釋放的最重磅信號，當屬“國內外雙供應鏈新生態”的落地。通過華虹宏力的40納米產線，ST實現從硅晶圓到封裝測試的全流程本地化，STM32H7、H5系列預計2025年Q4量產，未來將覆蓋數百種型號。
　　
　　Arnaud強調：“這不是簡單的產能轉移，而是從技術到質量的全鏈條復制。華虹的產線與歐洲工廠使用相同設備、相同工藝參數，甚至相同的質量管控流程。”這種“雙軌制”供應鏈，不僅為中國客戶提供靈活選擇，更彰顯ST深耕本土的決心。隨著半導體產業鏈區域化趨勢加劇，意法半導體以技術同源、質量同質、產能同步的策略，構建起兼具韌性與效率的供應鏈體系。
　　
　　展望未來，隨著本地化研發投入的持續加碼（例如深圳后端工廠的擴大），以及與本土生態伙伴深度協同，ST有望在中國市場實現從“本土生產到本土創新”的躍遷，為智能工業、新能源、消費電子等領域提供更貼合需求的嵌入式解決方案。
　　
　　正如峰會主題所言，意法半導體正以“在中國，為中國”的初心，通過技術深耕與生態共建，書寫STM32在中國市場的新篇章。這不僅是一家跨國企業的本土化轉型，更是全球半導體產業與中國創新生態深度融合的縮影——在開放與合作中尋找機遇，在自主與協同中創造價值，或許正是后全球化時代產業發展的破局之道。
