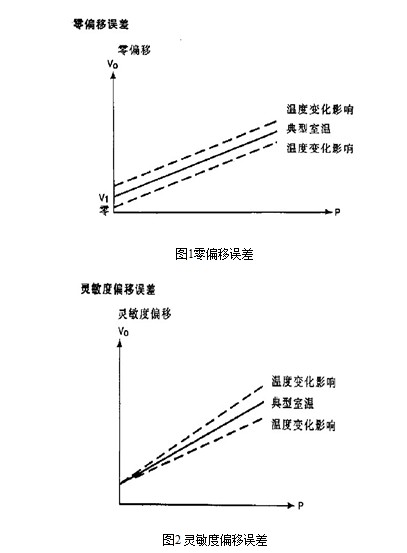

來源：網絡 2012-07-08 關鍵詞：自動化 壓力傳感器 傳感技術 應用　　測量兼容性　　確保壓力傳感器和它的實際應用之間的相容性是十分重要的。在進行壓力傳感器選擇以前，應考慮以下方面：(1)材料(2)化學物質(3)濃度(4)溫度(5)暴露時間(6)暴露形式(7)故障準則和(8)一般信息，例如應用環境，器件保護和在這區域的其他設備器件?！　≡谒星闆r下，用戶應對確保傳感器與測量介質兼容性最終負責?！　∮绊憠毫鞲衅餍阅艿恼`差　　當計算—壓力傳感器的總誤差時，應使用下列定義的誤差。為決定你已選擇壓力傳感器特定誤差的程度，參見在這目錄中該傳感器的規格說明?！　∽ⅲ?在特定用戶應用中，有些標稱的指標可以減少或消除的，例如，如果一壓力傳感器用在規定溫度范圍的一半內，那么溫度誤差可以減少一半，如果使用自動調零技術，零點偏置和零飄誤差可以消除。　　零點偏置是同時加在膜片兩側上的相同壓力時傳感器輸出。　　量程是輸出端點之間的代數差。通常二端點是零和滿刻度?！　×泓c(diǎn)溫度偏移是由溫度變化引起的零點變化。零點偏移不是可預測的誤差，因?yàn)槊恳粋€(gè)器件可以向上或向下偏移，溫度變化將引起整個輸出曲線沿電壓軸向上或向下偏移。(圖1)。　　靈敏度溫度偏移是由溫度變化引起的靈敏度變化，溫度變化將引起傳感器輸出曲線的斜率變化(圖2)?！　?center>

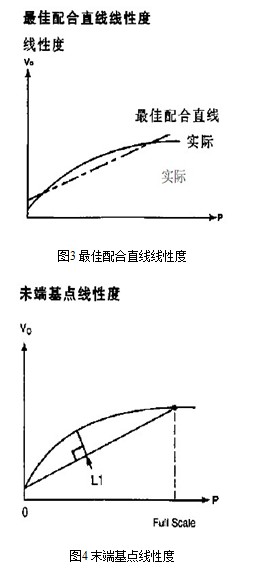

　　線性誤差是在期望壓力范圍傳感器輸出曲線與一標定直線的偏差，計算線性誤差的一個方法是最小二乘方，它從數學上提供對數據點的最佳配合直線( B.F.S.L)(圖3)?！　×硪环椒ㄊ悄┒嘶c(diǎn)線性度(T.B.L.)或端點線性度。T.B.L.由在輸出曲線上二端數據點之間畫一直線(L1)決定。接著從線L1 作一垂線至輸出曲線， 選擇相交數據點以達到垂線的最大長度，垂線的長度代表末端基點線性誤差(圖4)?！　?center>

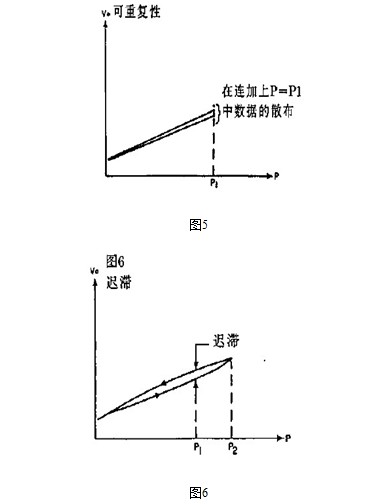

　　重復性誤差是在其他條件保持恒定情況下連續加上任何給定輸入壓力在輸出讀數中的偏差(圖5)。　　遲滯誤差通常表達為機械遲滯和溫度遲滯的組合誤差。(圖6)?！　?center>
　　機械遲滯：指輸出在某一個給定輸入壓力時(上升、下降不同過程)的誤差?！　囟冗t滯是在一溫度循環以前和以后在確切輸入壓力下的輸出偏離。　　比率變化量是指在其他條件保持恒定情況下傳感器輸出比例于電源電壓，比率變化量誤差是在這比率中的變化，通常表達為量程的百分值。　　計算精度或總誤差　　當選擇一壓力傳感器時，總誤差影響是重要的，下列方法把個別誤差以及器件之間互換性誤差考慮之間?！　∮?jì)算總誤差的二個方法是：　　均方根平方和(R.S.S.)及最大值，和最壞情況誤差。實際上，R.S.S.方法給出精確的最現實值，在最壞情況誤差方法情況下，一個壓力傳感器所有誤差都在最大情況的可能性是微乎其微的?！　±骸　∫粋€(gè)應用需要0-15psig，5℃ 至50℃ 溫度范圍和7VDC 電源，142PCI5G　　步驟1 決定不同誤差率　　參數　　

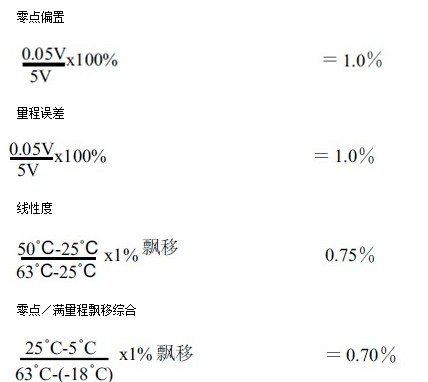

　　誤差(計算最大和最小應用溫度，使用二個數字中較大一個)=0.5%　　重復性&遲滯：0.3%　　1 年穩定性：1.0%　　比率誤差：1.0%　　步驟2 計算總誤差　　R.S.S.方法：取以上決定的和誤差平方總和的方根　　
　　R.S.S.最大誤差最大量程?！　∽顗那闆r誤差= 2.3%?！　∽顗那闆r誤差等于所有最大誤差的總和= 1.0+1.0+0.75+0.7+0.3+1.0+1.0.　　最壞情況誤差= 5.57%絕對最量程。
