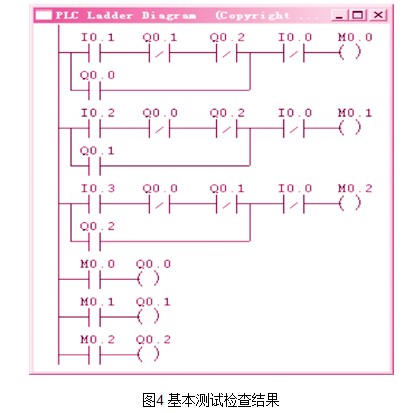

　　●最終程序　　下面的程序克服了上述問題，并且通過了基本的測試檢查(見圖4)?！　∷懊娉绦虿煌幵谟诎裶0.0等變量的管轄范圍放寬了，因此一旦q0.0為1，只要主持人按鈕不按下，它的值就能繼續保持下去?！　?center>

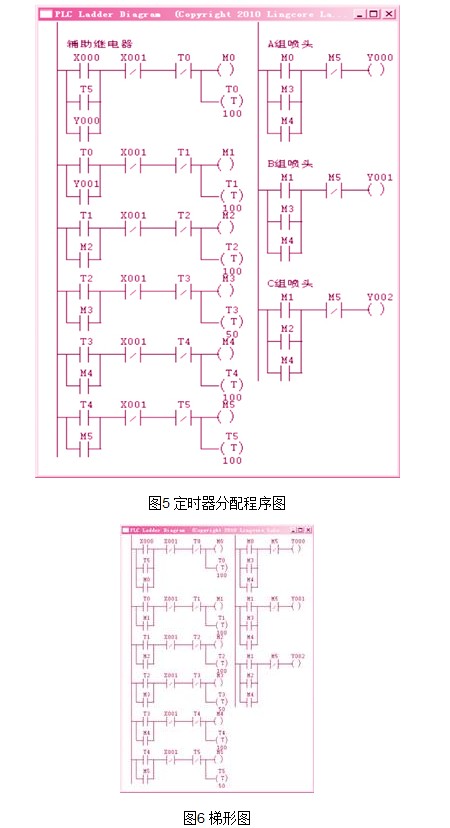

　　3 噴泉程序　　題目：plc在噴泉中的應用　　來源：plc應用技術開發與實踐　　編程平臺：三菱公司fx2n系列　　問題描述　　(1)噴泉有a，b，c 3組噴頭;　　(2)按動開始按鈕后，a組先噴，10秒后停，然后b組和c組同時噴;　　(3)b和c噴10秒后b停，再10秒后c停;　　(4)a，b又噴，5秒后，c也噴，持續10秒后全部停;　　(5)再5秒后重返上述(2)到(4)步;　　(6)按動停止按鈕后，a，b，c 3組噴頭全部停?！　≥斎胼敵鲎兞糠峙洌骸　0001：開始按鈕　　x0002：結束按鈕　　y0001：a組噴頭　　y0002：b組噴頭　　y0003：c組噴頭　　內部繼電器：m0—m5　　定時器分配(見圖5)：　　t0：a組噴10秒; 0—10　　t1：b，c組噴10秒; 10—20　　t2：c組噴10秒; 20—30　　t3：a，b組噴5秒;30—35　　t4：a，b，c組噴10秒; 35—45　　t5：a，b，c組停噴5秒; 45—50　　同前一程序相比，這一程序中增加了t0，t1等定時器。定時器用t標識，它的上方是定時器變量名，下方是預定的定時延遲。本例使用的是ton類型定時器，這種定時器只要輸入端由0轉1計時就開始，在計時過程中，輸入端必須始終保持為1，一旦定時器到時，它所對應的變量就立即由0轉1。在計時過程中，如果輸入端轉0，則計時停止，定時器到時之后，只要輸入端繼續為1，那么計時器變量也繼續保持為1，一旦輸入變0，計時變量也轉為0。本例中的定時器按十分之一秒為單位計時。　　這個程序含有三個錯誤，它的某些噴頭在預定停止的時刻沒有停止，在預定開始的時刻沒有開始?！　〕绦蝈e誤(1)：按照要求程序開始后20秒，c組噴發應該停止，但該程序卻沒有停止c的噴發?！　≡蚍治觥　的噴發受到m1，m2和m3的控制，它們分別控制c組的第一，第二和第三次噴發。在第二次噴發結束之后，m2為0，噴發本應停止，但調試中發現c的輸出(y0002)繼續為1，單步調試發現， 此時m1為1，由此造成c組輸出繼續。分析發現，產生m1的梯形圖有錯。應該使用m1來產生反饋，但程序中用了b組的輸出變量y0001。 該變量恰好在c組第二次噴發之后重新置1，因此造成了c組繼續噴發。將此處改成m1之后這一錯誤即可消除?！　〕绦蝈e誤(2)：程序開始后50秒，a組噴發應該重新開始，但實際運行中并未開始。　　原因分析：　　這是一個定時時間寫錯的簡單錯誤。定時器t4設定的時間應為5秒(50)，但梯形圖中錯寫成100(該書指令表程序中也是寫50，梯形圖中是一個失誤)?！　〕绦蝈e誤(3)：在糾正了上面兩個錯誤之后，程序依然無法通過測試。50秒之后，c組不應該開始噴發，但實際運行中噴發?！　≡蚍治觯骸　?0秒之后，程序進入下一周期。此時程序該如何運行在原書中沒有清楚描述，這屬于描述不全。根據程序的具體實現，可以看出作者的意圖是在50秒之后把整個噴發過程重演一遍?；谶@樣的理解，程序應該在50秒之后開始a組噴發，但程序運行結果是，不但a組噴發，而且c組也噴發，后一行為不符合規定?！　〕霈F(xiàn)這一現象的原因在于，m0的梯形圖中使用了y000來實現反饋。這一錯誤同第一個錯誤類似，只是這一方式在一個周期的運行中沒有問題，在第二周期中就會出現問題。在該圖中用m0取代y000就能消除這一錯誤?！　≡谙艘陨蠁栴}之后得到梯形圖如圖6所示?！　?center>

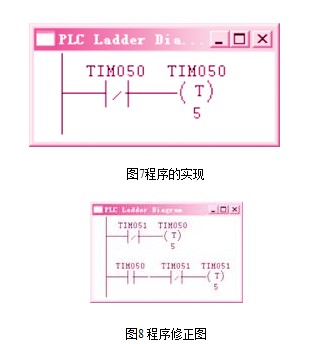

　　4 十字路口交通燈控制程序　　題目：交通燈控制程序　　來源：plc應用技術開發與實踐　　編程平臺：omron公司cqm1系列　　●任務描述　　工作順序：啟動按鈕，南北綠燈，東西紅燈，東西綠燈，南北紅燈。按此順序循環?！　r序控制：(90秒周期)　　●主干道　　南北左轉燈：綠10秒，黃2秒，紅78秒;　　南北直行燈：紅10秒，綠30秒，綠閃3秒，黃2秒，紅45秒;　　東西方向左轉燈和直行燈的工作方式與上相仿，但延遲45秒。人行道燈與主干道直行燈相同?！　　駨娡刂啤　〈蜷_強通開關，強通方向綠燈亮，斷開強通開關，綠燈閃3秒，恢復正?？刂?　　閃爍控制，亮0.5秒，暗0.5秒，持續3秒;　　這個程序比較長，不便全部抄錄在此。這里僅指出程序中的幾個錯誤，并列出相關的程序段?！　〕绦蝈e誤(1)：閃爍控制錯誤。閃爍過程通過一個專門的程序段控制，按要求該程序應該每隔0.5秒輸出1，然后0.5秒輸出0，不斷循環。圖7是書中該程序的實現：　　其中只用到tim050一個定時器，計時單位為十分之一秒。omron的tim型定時器的工作方式同西門子ton型定時器相仿，當輸入為1時啟動計時，一旦輸入轉0，立即停止計時，定時器變量輸出復位為0。　　起始狀態tim050的值為0，取反后送入定時器1，啟動計時，5個單位之后到時定時器產生信號1。該信號經反饋之后，把0送入定時器，這一輸入值立即把定時器輸出重新變?yōu)?。因此，該段程序只能產生非常短暫的1，而不是持續0.5秒的1。當該信號用于驅動綠燈時，無法產生正常的均勻閃爍效果?！　〕绦蛐拚?見圖8)　　

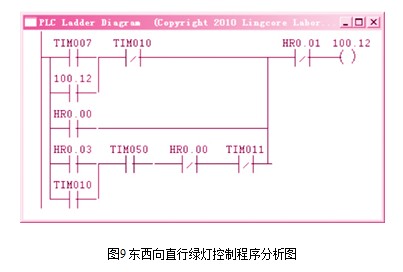

　　這里用了兩個定時器，當?shù)谝粋€定時器tim050到時之后，它的輸出信號1送到第二個定時器tim051啟動后者計時。但tim051需要5個單位之后才能到時，在這段時間內，tim050依然的輸入依然是1，因此它能夠把1繼續保持0.5秒，由此產生一個均勻的每隔0.5秒變化的脈沖?！　〕绦蝈e誤(2)：在系統初始啟動階段，南北方向綠燈亮，但東西方向的左轉紅燈和直行紅燈沒有同時點亮　　原因分析：由于相關程序比較長，不便在這里展示，這里我們僅分析一下出錯的原因及解決的辦法。原程序中采用順序啟動各個顏色燈的方法。即左轉綠燈10秒后啟動直行綠燈，30秒后綠閃，2秒后黃燈，然后55秒紅燈。然而，按這一順序運行時，一開始南北直行紅燈的10秒缺掉了，東西左轉紅燈45秒漏了，最后東西直行紅燈55秒也漏了。要改變這一情況，需要改變后一程序，同時再引入兩個定時器，把紅燈控制切分成兩段完成?！　】赡苋藗冋J為上一個問題不算嚴重，因為原來程序在啟動一分鐘之后就能達到正常。但下面的強通控制的錯誤確是比較嚴重的。所謂強通是指緊急車輛到達路口時，人工控制按下相應方向的強通開關，使得這一方向的綠燈亮，另一方向亮紅燈。緊急車輛過去之后，強通開關方塊，強通方向綠燈閃動三下之后，恢復原來的系統運行?！　〕绦蝈e誤(3)：強通按鈕放開之后，按規定強通方向綠燈應該閃爍三下，然后熄滅，但實際情況是綠燈沒有按照規定閃爍和停止，而是持續發亮。　　原因分析：　　我們以東西向直行綠燈控制程序段為例分析這一問題?！　≡摮绦蛑?00.12為控制東西向綠燈的輸出變量。該方向的強通通過hr0.00控制，強通按鈕按下之后，該變量為1，從而引起100.12輸出為1，綠燈亮。強通按鈕放開之后，這條通路切斷，hr0.01變?yōu)?之后，hr0.03會變?yōu)?，過程在這里略去。hr0.03所在的通路將產生一個3秒鐘的閃爍脈沖。編程者的意圖是通過它在結束強通之后制造一個綠燈閃爍過程。然而，由于變量100.12的反饋存在，一旦該變量為1，它將自動地繼續保持為1。只有兩種方式可以使它恢復為0，一種是30秒定時器到時(tim010)，另一個是另一方向的強通信號hr0.01。在同方向強通信號結束之后，一般情況下，上述兩個信號均不會轉為1，因此綠燈無法馬上停止。系統并不產生規定的效果。　　這是一個比較嚴重的錯誤，因為此處本應經過綠燈閃爍轉為紅燈，但系統卻始終保持綠燈。這樣的系統是無法接受的?！　∵@一問題的解決比較復雜一點。由于我們的主要任務是發現錯誤，此地我們不再討論如何修正這一錯誤的問題?！　?center>
　　5 第二個十字路口交通燈控制程序　　本節討論另一本書上的交通燈控制程序中的錯誤。這一程序沒有處理強通控制這樣的復雜問題，但是人行道控制同主干道控制分開處理，結果在人行道控制上出現了錯誤?！　☆}目：交通燈控制程序　　來源：plc應用開發實用子程序　　編程平臺：西門子s7-200　　時序控制：(90秒周期)　　南北主干道 左轉綠10秒，綠30秒，綠閃3秒，黃2秒，紅45秒;　　東西人行道：紅13秒，綠27秒，綠閃3秒，紅47秒;　　東西主干道： 紅45秒，左轉綠10秒，綠30秒，綠閃3秒，黃2秒;　　南北人行道：紅58秒，綠27秒，綠閃3秒，紅2秒?！　∽ⅲ骸　?1)綠閃包括轉向綠燈和轉向綠燈;　　(2)東西人行道指東西兩端的人行道?！　y試顯示該程序時序上運行正確，但是在關機時出了問題?！　〕绦蝈e誤：按下系統停止開關，大部分燈都熄滅，但兩個方向的人行道上亮起紅燈?！　〕绦蚍治觯骸　∥覀円钥刂茤|西方向人行道紅燈的變量q1.3的計算為例進行分析。下面把相關程序段專門抽出來進行分析(見圖10)。　　

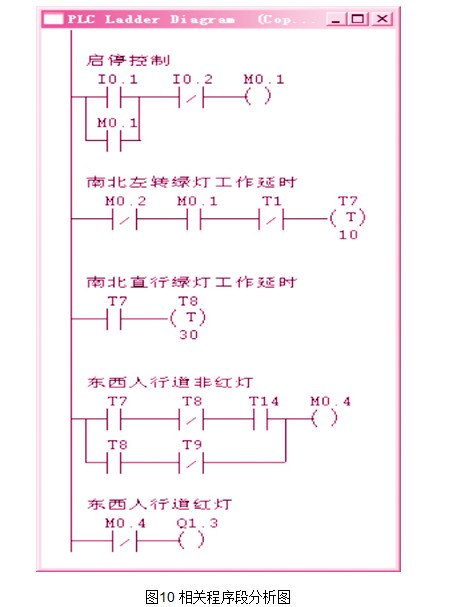

　　圖中可見，當m0.4為0 時q1.3將輸出1。當t7，t8為0時m0.4必定為0。系統停止開關是i0.2，它按下之后會使m0.1變?yōu)?，該變量是控制系統活動的主要變量，它變?yōu)?將使一系列變量變?yōu)?，也包括t7和t8。然而這樣做卻沒有關掉東西兩端人行道的紅燈。南北兩端人行道紅燈采用的是類似程序，因此也沒有關掉?！　〕绦蛐拚骸　≈恍璋裮0.1直接加入到人行道紅燈的控制中即可?！　? 結束語　　本文分析了來自兩本plc教材的4個程序例子，從中找出大大小小8個錯誤，并對這些錯誤的原因進行了分析。我們希望這個分析能夠幫助程序員減少編程錯誤?！　”疚哪康氖菫榱私沂緋lc程序錯誤的普遍性。這些錯誤不能簡單歸咎于作者的失誤，主 要原因是編程模式的復雜性以及測試手段的缺乏。　　失誤是人類的普遍行為。對于計算機程序這樣復雜的對象，出錯經常出現。程序編制過程本身就是一個不斷嘗試不斷糾正錯誤的過程。然而，在plc領域，離線的調試工具比較薄弱，迄今為止最好的調試方式依然是現場調試，但是這一方式過于耗費時間，而且一般教師和學生都沒有這樣的條件。這是程序錯誤率高的根本原因。共兩頁 第1頁 　 第2頁
