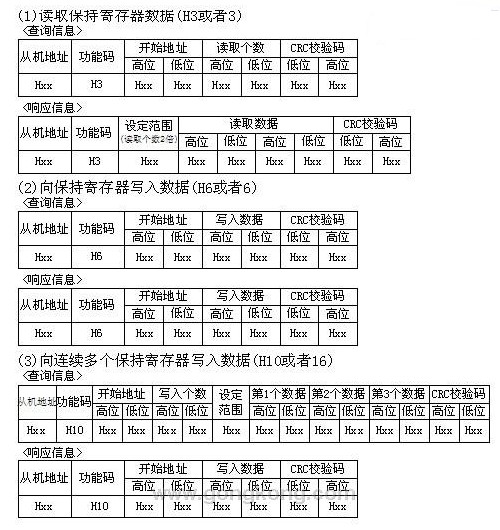

0 引言　　Modbus協議是由美國MODICON(莫迪康)公司于20世紀80年代末開發，有Modbus-RTU、Modbus-ASCII和Modbus-TCP 3種通信方式，其中Modbus-RTU、Modbus-ASCII使用RS-232、RS-422和RS-485串行接口進行傳輸。 Modbus協議具有良好兼容性和開放性，為各產商生產的工業控制器(如工控機、PLC、變頻器和各種智能儀器儀表等)所采用，用于控制器相互之間、控制器(經網絡)與其它設備之間的通信。常用的變頻器品牌如ABB、三菱、海利普、東芝、LS、臺達和安邦信等都兼容Modbus-RTU通信協議，這為變頻器使用功能的擴展提供了空間，也為以電動機為重要執行元件的工業自動化控制系統的進一步發展提供了有力支持?！　? Modbus-RTU協議信息幀　　1.1 Modbus-RTU協議信息幀格式　　Modbus-RTU協議常用功能信息幀格式如下：　　Modbus協議通　　

　　信采用主從通信技術，允許主機與一臺或多臺從機通信。每次通信均由主機通過信息幀發出請求信息，從機收到正確無誤的請求信息后，通過響應信息幀返回相應的數據或狀態信息以響應主機請求。信息幀是主機與從機之間進行Modbus-RTU協議通信的基礎，由地址信息、功能信息、數據信息和錯誤校驗信息4個部分按一定順序組成，各信息數據分別存放在8位十六進制字節中。　　從機地址是從機唯一的通信地址，可設定值為1～247，0為主機對全部從機進行廣播，從機不響應。功能代碼是主機對從機的要求，從機根據要求執行相關動作。Modbus-RTU協議支持技術規范中規定從零開始尋址空間，所以在設定從機Modbus-RTU協議分配的保持寄存器開始地址時，實際的地址是設定開始地址的數值加上1?！　?.2 出錯校驗CRC碼　　Modbus-RTU協議為保證主機和從機之間的通信信息完整正確，在信息幀中加入出錯校驗CRC碼。出錯校驗CRC碼使用16位循環冗余的方法，占用2個字節，包含了一個16位的二進制值。CRC值由主機計算出來附加到信息幀上，從機在接收信息時重新計算CRC值，然后與接收到的CRC值進行比較，如果這兩個值不相等，說明信息幀有錯誤。在自動控制系統中，各種通信信息在傳輸中經常受到電噪聲、電磁干擾以及其它干擾，數據和控制指令可能會發生一些改變，使控制系統產生異常。Modbus-RTU通信協議在信息幀中加入出錯校驗CRC碼，能夠保證從機不去響應或執行在傳輸過程中發生改變的數據和指令信息，大大提高了系統的安全性和效率。生成16位循環冗余出錯校驗CRC碼的步驟如下：　　(1)設置一個值為H0FFFF(即全部位均為1)的16位寄存器，稱之為CRC寄存器。　　(2)把第一個8位字節與CRC寄存器低位進行異或運算。將運算結果儲存在CRC寄存器中?！　?3)把CRC寄存器中的位向右(低位方向)移一位，最高位用0填補，檢查最低位的值?！　?4)如果最低位的值是0，則重復第(3)步;如果最低位的值是1，則將CRC寄存器與多項式HA001(1010000000000001)進行異或運算。　　(5)重復上述第(3)步和第(4)步，直至CRC寄存器共向右移8位，這時一個8位字節的數據處理完成?！　?6)重復上述第(2)步到第(5)步，進行下一個8位字節的處理?！　?7)重復上述第(2)步到第(6)步，直到將信息幀所有字節均與這個CRC寄存器進行過異或運算?！　?8)最后這個16位CRC寄存器中的值即為2個字節CRC校驗碼?！　∪釬X1N系列PLC生成CRC碼的程序如圖1所示?！?/p>

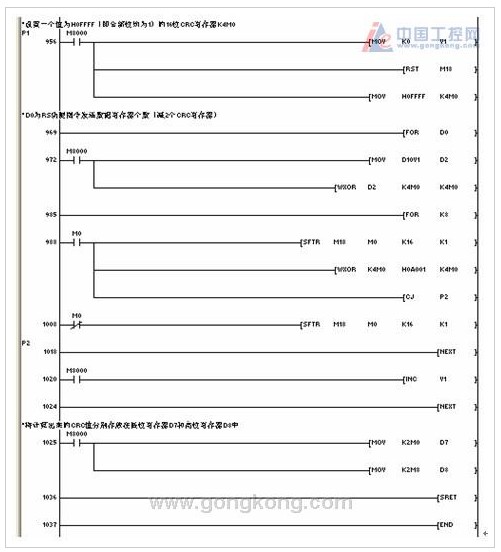

　　　圖1 生成出錯校驗CRC碼的PLC程序　　2 Modbus協議通信系統組成　　Modbus-RTU協議通信系統組成如圖2所示，由ABB ACS510系列變頻器、三菱FX1N系列PLC和三菱FX1N-485-BD通信板組成。PLC通過RS-485通信板用屏蔽雙絞線連接到變頻器內置RS-485接口上，構成Modbus-RTU協議通信的傳輸通道。根據控制系統的作用和目的，在變頻器上設定好Modbus-RTU協議通信參數和其它相關參數，并向PLC中輸入已編寫好的包含Modbus-RTU協議通信程序在內的控制程序后，PLC和變頻器之間就可以進行Modbus-RTU協議通信?！　odbus-RTU協議通信使用專用的信息幀，在主機PLC與從機變頻器之間進行串行通信。PLC發出查詢信息幀，變頻器接收到正確的查詢信息后向PLC返回發送響應信息幀，并執行查詢信息幀所要求的功能。當變頻器接收到異常的查詢信息時，就返回錯誤響應信息幀或者不返回響應信息幀，同時不執行查詢信息要求的功能。信息幀具有讀取數據和寫入數據的功能，使PLC不僅能夠?qū)懭牖蜃x取變頻器的參數，還可以對變頻器發出控制指令并確認其運行狀態，這樣PLC就可以全方位監控變頻器的運行?！?/p>

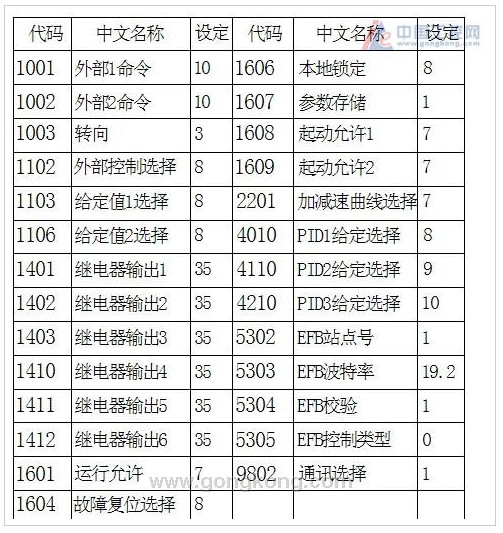

　　　圖2 變頻器與PLC間Modbus協議通信組成　　3 ABB變頻器通信參數設置　　為確保ABB變頻器與PLC之間的Modbus-RTU協議通信正常暢通，需要對變頻器的相關參數進行設定，如表1所示。ABB ACS510系列變頻器需要設置與Modbus-RTU協議通信相關參數組：Group98可選件，激活Modbus-RTU協議RS-485串行傳輸通信;Group53內置通信協議，定義內置現場總線(EFB)通信協議的配置;Group16系統控制，定義系列系統控制參數(如鎖定、復位和使能控制等);Group14繼電器輸出，設定每個輸出繼電器動作條件;Group13模擬輸入，設定模擬輸入的限幅值和濾波時間;Group11給定選擇，選擇、設定外部給定1、2的來源和性質;Group10輸入指令，定義控制起動、停止和方向的外部控制源，電機方向鎖定或允許電機正反轉。其它變頻器參數根據電機的工作環境、使用用途等因素進行設定?！　”? 變頻器Modbus-RTU協議通信參數設定值　　

　　4 PLC程序設計　　三菱FX系列PLC通過RS-485串行通信傳輸方式與變頻器進行Modbus-RTU協議通信，RS串行數據傳送功能指令是FX系列PLC進行發送和接收串行數據的功能指令。在RS功能指令驅動前，要對RS功能指令通信數據傳送格式的特殊數據寄存器D8120進行設定。設定值是與ABB ACS510系列變頻器的通信參數設定相對應的H0C99，即RS-485接口，無起始符和終止符，傳送速度19200bps，2位停止位，無奇偶性，數據長度為8位。Modbus-RTU協議通信信息幀中的信息和數據是以8位字節形式傳送的，要使PLC中的8位處理模式特殊輔助繼電器M8161保持常通?！　∶看斡肦S功能指令發送數據的同時，要用脈沖指令置位串行通信發送標志特殊輔助繼電器M8122，發送結束后M8122將自動復位。在串行通信接收完成標志特殊輔助繼電器M8123觸點動作前，先要將RS功能指令接收的數據傳送到其它的PLC數據寄存器中，再對接收完成標志M8122進行復位。PLC通過RS功能指令接收到從變頻器返回來的數據，分別存放在高、低位數據寄存器中，因此要對接收到的數據進行合成處理，并將其傳送到另外的數據寄存器中存放。ABB ACS系列變頻器還支持H17(或者23)讀/寫多個保持寄存器功能碼指令，即由H3(或者3)讀保持寄存器功能碼指令和H10(或者16)寫多個保持寄存器功能碼指令合成的一個復合功能碼指令。在編寫與ABB變頻器的Modbus-RTU協議通信程序時，采用H17(或者23)讀/寫多個保持寄存器功能碼指令，可以大大簡化通信程序，提高編程效率?！　?結語　　變頻器與PLC之間的Modbus-RTU協議通信，改變了以往變頻器單純接受PLC發出的開關指令和模擬信號的模式，使變頻器幾乎所有輸入控制信息和數據均可來自現場總線。同時，變頻器根據PLC的要求，將當前運行數據和狀態傳回給PLC，并通過PLC上傳到自動控制系統中的顯示終端、上位機，或者由PLC通過網絡上傳到中央控制系統。這為工業控制從單機控制走向集中監控、集散控制，以及工業控制器聯網進行網絡化監控管理提供了進一步的支持?！　⒖嘉墨I　　[1] ABB公司. ACS510用戶手冊.2007　　[2] 三菱公司.FX1N系列微型可編程控制器使用手冊.1999　　[3] 廖常初.PLC編程及應用[M].北京: 機械工業出版社, 2002
