　　豪威集團發布毫米波雷達系統級電源解決方案
　　
　　北京-2025年9月4日-
　　
　　豪威集團，全球排名前列的先進數字成像、模擬、觸屏和顯示技術等半導體解決方案開發商，發布國內首套集成CAN PHY且支持功能安全 ASIL B 的汽車Millimeter Wave（MMW）Radar Power Solution（毫米波雷達系統級電源解決方案），隨著智能駕駛時代的到來，車用傳感器將進入快速發展時期。車載毫米波雷達憑借其低成本和高抗擾性的優勢，成為L2及以上智能駕駛配置中不可或缺的感知設備，并且隨著更高性能的商用4D毫米波雷達方案落地，有望打開更大的市場空間。

　　
　　豪威集團提供的毫米波雷達系統電源方案包括系統基礎芯片（SBC）OKX1010/OKX1100和低壓電源芯片（PMIC）ORX0211，分別作為一級和二級電源給這個系統供電，同時SBC集成了CAN PHY以及智能通訊接口SPI/I2C，節省了系統成本，縮小版面空間，加速用戶的開發周期。
　　
　　在汽車電子硬件設計中，電源、通信以及監控（例如尋址/看門狗/復位/中斷）大多是通過多個電路來實現的。這不僅增加了電路設計的難度，也不利于在可靠性、系統成本、PCB空間以及電路功耗的優化提高。比較典型的供電方案又僅僅局限于供電功能和電源通道管理，在此基礎之上，豪威集團MMW Radar power solution不僅實現了ASIL B高安全性、高效率、低成本，而且集成了CAN PHY和ID硬件尋址等功能，更好地優化PCB版面空間、降低系統成本，提升系統的靈活度。
　　
　　核心亮點
　　
　　高集成度
　　
　　集成高速CAN PHY, 支持5M通訊速率；支持特定幀喚醒以及CAN信號的振鈴抑制，保證CAN通訊高速、穩定的運行。
　　
　　集成SPI / I2C 智能通訊接口，增強SOC與PMIC之間的交互
　　
　　集成引腳尋址功能，節約系統BOM成本
　　
　　集成看門狗，支持應答/周期窗口喂狗，提升系統安全性
　　
　　高靈活度
　　
　　OKX1010/OKX1100搭配不同的二級電源可適配角雷達或者艙內雷達，應用靈活度高。
　　

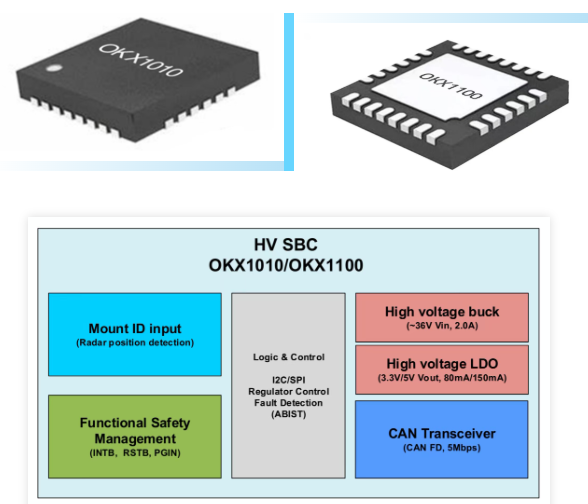

　　OKX1010/OKX1100產品介紹



　　
　　1 路 Buck，1 路 LDO，1 路CAN，
　　
　　2路ID尋址，汽車毫米波雷達 SBC
　　
　　36V高壓BUCK，最大耐壓40V
　　
　　OTP配置輸出電壓，3.3V~5V
　　
　　過壓/欠壓監控
　　
　　2.5%精度
　　
　　高壓LDO（支持特定SoC的低功耗模式）
　　
　　3.3V（OKX1010）輸出電壓，80mA最大輸出電流
　　
　　5.0V（OKX1100）輸出電壓，150mA最大輸出電流
　　
　　ID位置檢測輸入引腳，帶高壓防護，支持多達9種雷達模塊的硬件尋址
　　
　　先進的熱監控和保護機制
　　
　　可選的I2C和SPI通訊配置
　　
　　用戶可配置的故障保護機制
　　
　　超低功耗，休眠模式下靜態電流低至50uA以下
　　
　　集成CAN PHY，支持5M通訊速率，支持特定幀喚醒，帶振鈴抑制功能
　　
　　內置自檢測（ABIST）
　　
　　看門狗監測機制，支持窗口和應答式喂狗
　　
　　功能安全等級ASIL-B
　　
　　封裝: PQFN-32, 5x5mm
　　

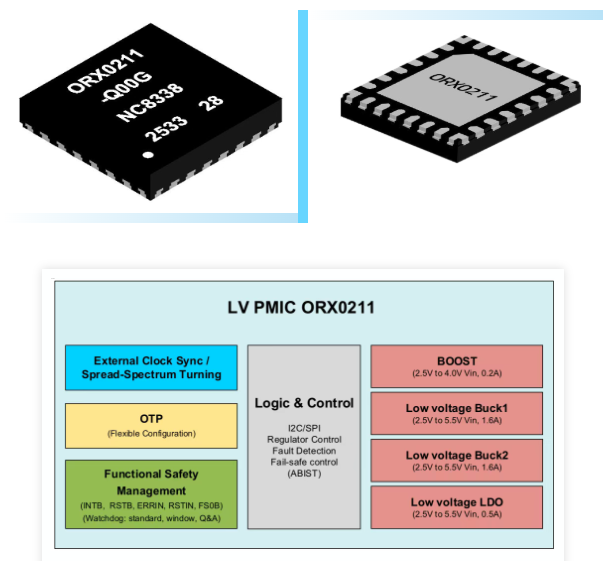

　　ORX0211
　　
　　2 通道 Buck，1 通道 LDO ，
　　
　　1 通道Boost，汽車毫米波雷達 PMIC
　　
　　Boost穩壓器
　　
　　0.2A, 1.5%精度
　　
　　固定輸出電壓5V
　　
　　Buck穩壓器 (Buck1/Buck2)
　　
　　1.6A，1.5%精度
　　
　　輸出電壓范圍: 0.8V至1.9V
　　
　　LDO穩壓器
　　
　　0.5A, 1.5%精度
　　
　　輸出電壓范圍:1.6V至3.3V
　　
　　用于設備配置的OTP內存
　　
　　可編程的電源上電啟動和下電關閉序列
　　
　　可編程調節器輸出
　　
　　可編程系統配置
　　
　　時鐘管理
　　
　　時鐘同步輸入
　　
　　頻率擴頻（偽隨機波和三角波調制）
　　
　　展頻功能，提升 EMI 性能
　　
　　內部振蕩器提供兩種類型的可編程頻率展頻（Frequency Spread Spectrum），具有兩個范圍，以幫助管理汽車應用中的EMC。
　　
　　狀態機
　　
　　先進的狀態機處理機制
　　
　　先進的熱監控和Die溫度監控保護機制
　　
　　支持高速I2C接口（最高3.4MHz）
　　
　　用戶可編程故障管理機制
　　
　　低功耗模式
　　
　　內置自檢測（ABIST）
　　
　　看門狗監測機制，支持窗口和應答式喂狗
　　
　　ASIL-B安全等級
　　
　　封裝: VQFN-24, 4x4mm
　　
　　復雜通訊環境，穩定應對
　　
　　OKX1010/OKX1100帶振鈴抑制功能，實現CAN通訊的可靠性、穩定性
　　
　　不帶振鈴抑制
　　
　　的CAN通訊
　　
　　帶振鈴抑制
　　
　　的CAN通訊
　　
　　復雜負載環境，穩定應對
　　
　　ORX0211提供超低輸出電壓紋波的電源輸出，電壓紋波低于5mV
　　
　　Buck1: VOUT=1.5V, IOUT=1.5A, COUT=22uF
　　
　　Buck2: VOUT=1.1V, IOUT=1.5A, COUT=22uF
　　
　　BOOST: VOUT=5.0V, IOUT=150mA, COUT=22uF
　　
　　雷達尋址/盲區檢測，靈活多變
　　
　　OKX1010/OKX1100集成兩個輸入引腳MID1和MID2，通過引腳的輸入電壓狀態來識別模塊的位置，并將位置信息發送給整車的主機端。尋址功能廣泛應用在角雷達領域，節省系統成本。
　　
　　此外MID引腳還能復用為高邊開關且能提供60mA的帶載能力來驅動盲區檢測的LED燈珠。當復用為高邊開關時，每路輸出均支持開關頻率占空比可調，并帶有欠壓保護功能，保證負載安全穩定的運行。
　　
　　應用方案介紹
　　
　　方案一
　　
　　OKX1010+ORX0211
　　
　　適用于高端角雷達，高功能集成度，強功能安全
　　
　　方案二
　　
　　HV DC/DC+ORX0211
　　
　　適用于角/門雷達，實現系統成本最優化
　　
　　方案三
　　
　　OKX1100+DC/DC
　　
　　適用于倉內雷達CPD，高功能集成，實現系統成本以及模組尺寸最優化
　　
　　針對不同雷達應用場景的需求，豪威集團提供了靈活多面的系統級電源解決方案，在提升系統安全等級的同時，實現系統的成本最優化。
