【ZiDongHua之“方案應用場”收錄關鍵詞：華龍訊達 PLC 工業互聯網】



　　新型工控啟航行動丨華龍訊達高性能?chē)?guó)產大型PLC，賦能裝備制造領域自主可控方案





　　“新型工控啟航行動”旨在凝聚產業共識，探索新型工業控制技術路徑，推動產業創新發展。作為國內最具權威和影響力的新型工業控制產品測試活動，測試結果展現了新型工業控制廠商產品優化迭代的能力，并為企業用戶提供了可靠、精準的選型參考，推動我國新型工業控制技術體系向網絡化、開放化、智能化方向深化演進，并驅動產業生態協同創新與關鍵技術規?；涞剡M(jìn)程。



　　經過中國信息通信研究院集中測試，深圳華龍訊達信息技術股份有限公司（以下簡稱“華龍訊達”）自主研發的JIC PLC 8010國產大型PLC，順利通過本次“新型工控啟航行動”產品測試。目前已在裝備制造、飛機制造、汽車制造、家電制造、風電、輕工、新能源裝備和產教融合等多行業和領域落地驗證，實現了高端生產設備國產化控制系統和開發環境的替代。



　　為打破國外廠商對中大型PLC的壟斷，支持我國制造業實現自主可控的數字化轉型升級，華龍訊達依托高端裝備配套實踐的技術積累，突破了工業精準控制和高速通信的技術難題，研發了國產大型PLC（JIC PLC 8010）。JIC PLC 8010是面向高端裝備的開放架構軟硬件控制平臺，提供離散制造領域?qū)χ?、大型裝備高可靠性、開放性、安全性要求的控制系統解決方案，其性能指標可媲美歐美廠商高端PLC系列產品，可用于高端生產裝備和生產線的控制大腦，實現高端生產設備全國產化控制系統的應用。

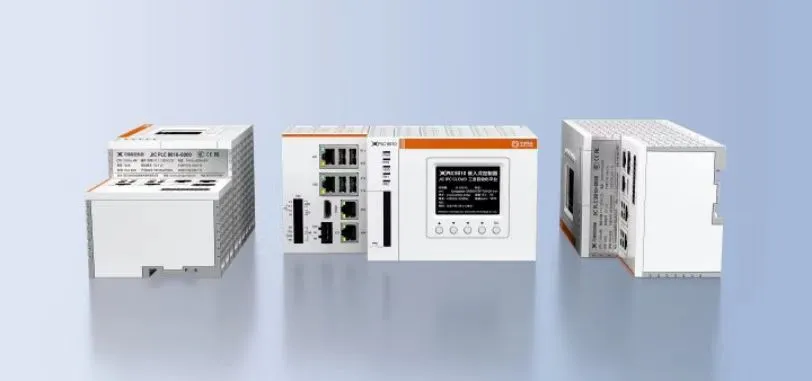

　　華龍訊達自主可控大型PLC（JIC PLC 8010）

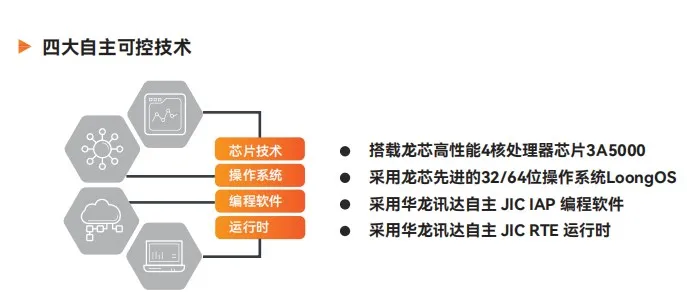

　　華龍訊達JIC PLC 8010四大自主可控技術



　　華龍訊達國產大型PLC（JIC PLC 8010）的主要技術指標如下：



　?、僦С只贗EC 61131-3標準的五種編程語言，包括ST、LD、FBD、SFC、IL等；



　?、谥С址螾LCOPEN標準的運動控制功能，可以實現單軸和多軸同步運動控制以及復雜的插補控制，可以進行CNC以及機器人控制；



　?、壑С纸尤攵喾N工業總線協議，EtherCAT、CANopen、Profinet、Profibus、OPC UA、UDP、Ethernet/IP、Modbus-TCP等；



　　④支持雙PLC冗余配置功能，提供一個能夠在兩臺JIC PLC 8010上對PLC程序進行冗余處理的擴展功能，可顯著提高控制過程的可靠性；



　　⑤支持線纜冗余功能，實現控制器和現場總線之間的冗余通信；



　　⑥EtherCAT最大循環速率為5KHz（200µs）；



　?、哌\(yùn)行抖動≤20µs；



　?、嗫蛇B接I/O點數65535個；



　?、嶙疃嗫梢钥刂?12軸（2ms任務周期）；



　?、庠?50µs任務周期可實現32軸同步運算的高性能、高響應控制。



　　“新型工控啟航行動”檢測證書與檢測報告



　　?



　　?



　　典型案例



　　?



　　案例1：輕工行業的應用



　　華龍訊達針對輕工行業高端包裝機組的技術升級需求，自主研發了基于JIC PLC 8010國產大型可編程控制器的電控系統整體解決方案，成功實現國產工控系統在高端裝備領域?qū)M(jìn)口同類產品的技術替代。該方案通過構建基于分層架構的系統拓?fù)浣Y(jié)構，集成自主研制的專用I/O模塊與工業實時總線系統，優化電路設計規范，確保硬件系統在工業環境下的長期穩定運行。在軟件層面，開發了符合包裝工藝要求的PLC控制程序及自適應信號處理算法，實現設備運行控制、故障檢測、質量檢測、安全控制、故障報警、數據處理與通信等功能，助力該企業實現設備運行效能的優化升級，驅動生產效能的突破性提升，同步構建全方位安全防護體系與核心技術自主化能力建設。



　　華龍訊達國產大型PLC在輕工行業的應用



　　案例2：汽車行業的應用



　　在汽車制造領域，PLC作為工業自動化系統的核心組成部分，推動其國產化進程對于提升國家工業實力至關重要。華龍訊達針對汽車制造企業的大型柔性飛輪智能裝配單元進行國產化PLC改造，采用JIC PLC 8010成功替代西門子S7系列兩款PLC。以PLC 8010控制器作為主站，通過EtherCAT總線連接I/O從站，實現高速、精準的數據傳輸和設備控制；在I/O從站加裝Profinet通訊模塊，實現與其他子系統（Profinet設備）的通訊連接，確保系統的高效協同運行。該技術方案不僅有效破解了關鍵裝備的"卡脖子"難題，更通過自主可控的技術架構，為汽車制造企業構建了安全可控的智能裝備體系，在降本增效、技術安全與創新生態建設方面形成示范效應。



　　華龍訊達國產大型PLC在汽車行業的應用



　　案例3：航空行業的應用



　　針對某大型飛機制造商在飛機生產制造過程中飛機裝備工廠的手工離散作業、單件小批量定制化生產、裝備生產周期長等難題，華龍訊達為大型飛機制造商搭建機頭移載定位系統的三軸滑臺直線電機驗證平臺，通過采用華龍訊達國產大型JIC PLC 8010及相關IO模塊實現高精度運動控制功能；采用PLC和基于HualongOS（工控鴻蒙）的HMI系統實現生產數據的實時采集和分析，為生產優化和故障預測提供支持，成功驗證了國產化技術在航空制造領域的可行性和可靠性。該方案不僅實現了關鍵工藝環節的能效提升，更通過全鏈路自主化技術體系重構，為航空制造業打造了裝備數字化、控制智能化的轉型升級范式，在產業鏈安全性與技術主權保障層面形成戰略突破。



　　華龍訊達國產大型PLC在航空行業的應用



　　企業介紹



　　ENTERPRISE



　　華龍訊達成立于2003年，是國家級專精特新重點“小巨人”企業，堅持研發自主可控的工業操作系統產品，核心產品包括基于龍芯芯片的自主可控大型PLC（JIC PLC 8010）和中小型PLC（JIC PLC 2010）、“工控鴻蒙”華龍工業操作系統（HualongOS）、JIC HMI、JIC SCADA、木星工業自動化平臺(JIC IPC Cloud)，提供了新型工業操作系統的自動化、數字化與智能化方案，已在裝備制造、飛機制造、汽車制造、家電制造、風電、輕工、新能源裝備和產教融合等多行業和領域落地驗證。華龍訊達圍繞國家“兩新”的大規模設備更新，在工業操作系統領域，以自主可控PLC筑基、以工控鴻蒙鑄魂、以木星工業自動化平臺賦智，實現高端自動化控制系統國產化替代，提升國產裝備自主保障能力和數字化智能化應用水平。
