　　搭建電廠與時代未來之間的「數據橋梁」：合肥二電廠的“七年磨一劍”

　　火花迸濺，電光閃爍。自19世紀70年代，電力的發明和應用掀起了第二次工業化的高潮。

　　作為人類歷史上發生的三大科技革命之一，電力的使用深刻地改變著人們的工作和生活，和“蒸汽機”等曾經輝煌的英雄遲暮不同，步入數字化時代，人們對電力的需求依舊有著持續的增長，甚至翻倍的躍升。

　　萬家燈火背后，電力企業也正面臨著更高穩定性、可靠性和環保性的新的時代挑戰。

　　于2001年投產運營的安徽省合肥聯合發電有限公司合肥第二發電廠（簡稱合肥二電廠，下同）是安徽省“九五”計劃重點工程，曾經是合肥市最大的基礎工業項目和利用外資項目。其工程總投資46億元，擁有兩臺35萬千瓦燃煤發電機組。

　　電廠體量龐大，發電需求又與日俱增，合肥二電廠意識到必須打破傳統的局面，重新架構一個全面的、完善的數字化系統以保證設備的平穩運行，2017年，在對多家廠商進行產品調研后，合肥二電廠確定了將PI System作為其首選實施的實時數據庫系統。

　　從2017到2024，七年磨一劍，合肥二電廠亮眼的革新與發展驗證了當時堅定而正確的選擇。

　　01

　　化繁為簡，數據“合”而歸一

　　合肥二電廠彼時在搭建數字化平臺的過程中面臨的最大難題之一就是復雜且散亂的數據來源。電廠包含諸多生產子系統，其中DCS作為主要的數據來源，在最近幾年又增添了污泥摻燒、供熱、光伏等多個環節。與此同時，當時的軟件版本陳舊、安全要求高等問題也給團隊的運營數據的獲取帶來了更大的難度。

　　如何將“一團亂線”歸整到一起，讓廠內所有設備的運營情況一目了然？

　　在沒有兄弟電廠借鑒的前提下，合肥二電廠作為“第一個吃螃蟹的人”邁出了勇敢者的一步，得益于PI System豐富的數據接口，將所有難題一一化解，打造了功能強大的廠級監控系統SIS。


　　△合肥二電廠SIS系統主要功能

　　由接口機區域、防護隔離區、訪問控制區三大區域構成的拓?fù)渚W(wǎng)絡的SIS系統高效穩定地實現了運行數據的采集和存儲，作為電廠的“智庫”，讓相關負責人得以在辦公室即可實時查看電廠生產的過程畫面，并且適配和開發了一系列高級應用。

　　這樣的網絡拓?fù)浞蟂IS的安全等級標準，必要時亦可斷開和MIS網絡的連接，形成可獨立運行的安全系統。

　　SIS系統一個非常顯著的優勢就是直觀和清晰的數據展示。

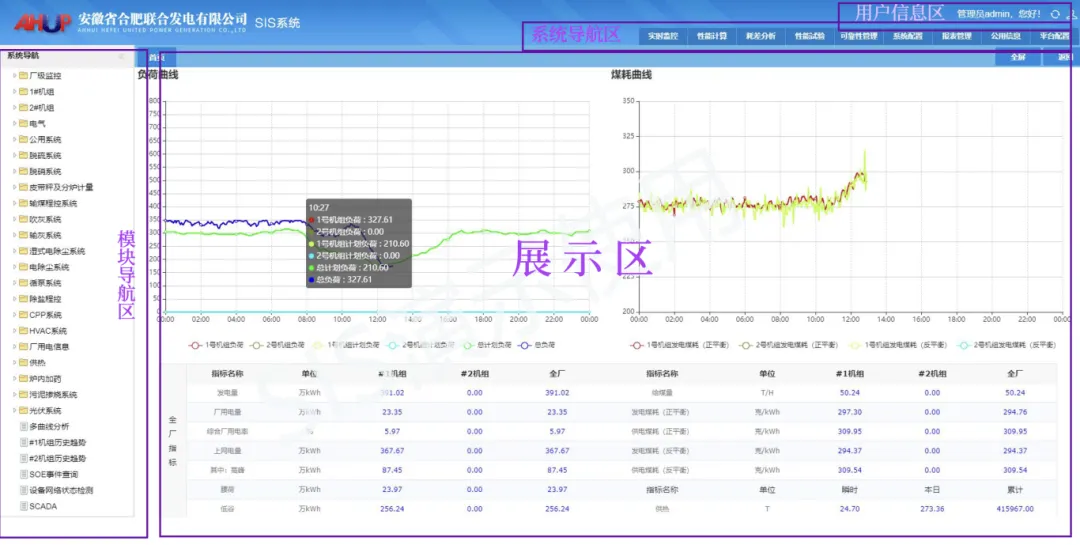

　　△合肥二電廠SIS系統首頁區劃示例

　　系統首頁分為四個區劃：用戶信息、系統導航、模塊導航以及展示。團隊可以借此一目了然地獲取需要的信息。其中，展示區除了顯示兩臺機組的實時復合曲線以及當日計劃復合曲線之外，只需鼠標向下滾動，即可獲取當日電量數據、煤耗數據等全場指標、鍋爐指標、氣基指標和環保指標等等一系列重要的運行參數。

　　02

　　毫厘不差，遠程即可運籌帷幄

　　在系統運行中一個很有代表性的實例是合肥二電廠借助PI ProcessBook（現已升級為PI Vision）繪制出的爐過熱/再熱蒸汽系統圖。這幅DCS控制畫面是按照現場操作原站畫面進行繪制的，還原率接近100%，并且有著極其流暢的畫面切換，實時進行的數據刷新也與現場實際情況基本一致。

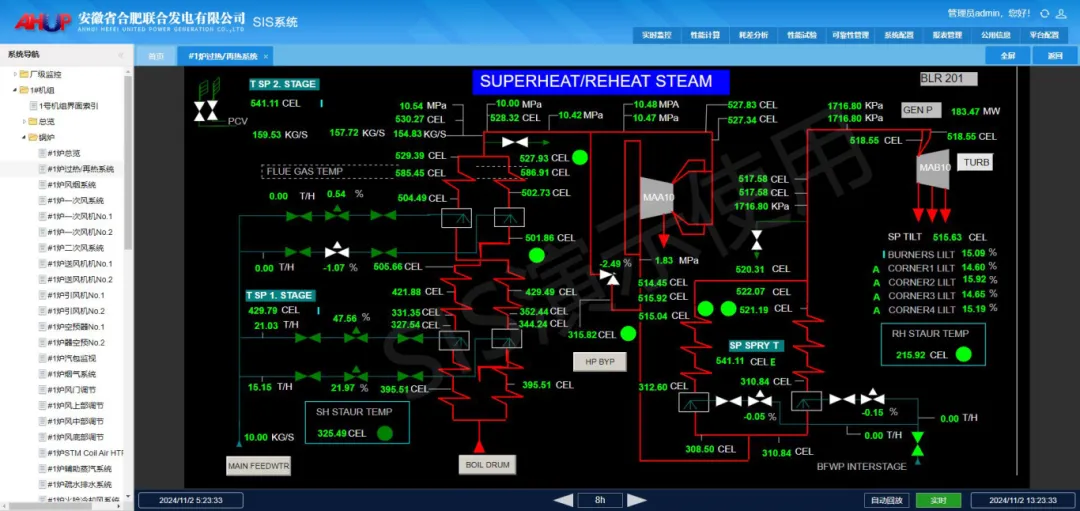

　　△爐過熱/再熱蒸汽系統圖

　　在實際使用過程中，這一功能也十分便捷：可以實現Type-A右鍵批量關閉操作，支持全屏顯示，內嵌按鈕可實現畫面間跳轉，能夠自定義時段查看歷史曲線和數據，并實現了自動回放。

　　畫面中的數據信息可以與PI System數據庫中的點位信息以及歷史曲線圖一一對應。最重要的是，這些功能都是PI System自帶功能，無需二次開發和編輯，軟件安裝即用：

　　0

　　1

　　多曲線分析——最多可添加8條曲線，并可靈活改變曲線的背景顏色和量層，支持放大縮小和疊加/獨立顯示，滿足關聯數據的對比需求。

　　0

　　2

　　ABB SOE事故追憶——記錄可達毫秒級，SIS系統可自動采集事故發生時運行參數和事件先后順序，團隊無需到現場即可開展查詢和分析。

　　0

　　3

　　基礎性能計算——依據電站鍋爐性能試驗規程、汽輪機熱力性能驗收試驗規程等各項標準定義了詳細的計算公式，在PI System中配置指標參數進行高精度計算。

　　04

　　性能模型和公式維護——每個指標參數對應PI System中的計算點，并在系統中實現計算，配置相關指標參數后分時段進行性能指標計算，并分析結果，追蹤過程變量。

　　此外，合肥二電廠SIS系統還搭建了性能查詢、機組性能監視與耗差分析、機組性能試驗、機組可靠性管理等多項實用且高效的功能。

　　03

　　縱覽全局，報表方能三省吾身

　　發電企業的生產管理報表是一項重要需求，重點在于要將大量的運行數據進行整合，快速查詢分析，從而及時準確地給管理者提供決策依據。

　　在這一點上，迅速、準確就是生命。

　　用得益于PI System強大的數據分析能力的支持，報表管理是合肥二電廠使用得較為成熟的一個模塊。報表管理模塊系統且龐大，包含了全廠報表、發電部報表、自定義報表等多類型報表，且建立了一個完整的采集、錄入、指標、計算、展示的體系，功能完善齊全。

　　以綜合生產日?qǐng)?bào)為代表的各類報表向團隊生動展示了發電量、上網電量、風搖鼓電量發光電煤耗、主要煤炭指標等兩臺機組的主要關鍵指標，囊括了發電廠最重要的生產運營數據。

　　那么這些橫跨年、月的報表是如何生成出來的呢？

　　首先，系統需要采集PI System實時數據庫中的廠端變壓器的數據信息，并按照相關公式計算得到實際的廠用電量，根據由低到高的計算等級，將各個等級的指標數值全部計算一遍，以此規則制定指標維護。

　　隨后，利用PI System建立報表模板文件，設置定時任務計算，最終生成完整的、分門別類的報表數據。

　　整個過程中，合肥二電廠SIS系統中的報表功能基本實現了零開發，且報表格式支持用戶自定義，指標數據能夠自動定時采集和計算，有著極高的響應速度。

　　以PI System為核心打造的SIS系統是合肥二電廠搭建的生產現場與MIS之間的數據橋梁，PI System敏捷高效的數據分析能力夯實了“橋”的地基，為提高機組運行可靠性、指導運營優化、貢獻決策依據、推進降本增效發揮了巨大的價值。

　　這座橋，整通向發電企業平穩運行和提高經濟效益的彼岸。

　　*文章來源于安徽省合肥聯合發電有限公司合肥二電廠生產部信息主管戴軍在2024劍維軟件中國用戶大會上的演講《合肥二電廠基于PI System的SIS系統應用》
