　　中科融合發布高功率激光多線掃描技術 直擊焊接場景中的視覺方案痛點
　　
　　近日，中科融合算法負責人程誠博士出席參加2024新能源汽車車身&底盤輕量化與降本策略研討會，并在會上首次發布了中科融合高功率激光多線掃描技術，直擊焊接場景中的視覺方案痛點。

　　
　　在國內制造業轉型升級的推動下，結合焊接領域勞動力短缺及用工成本上升等多重因素，焊接自動化與智能化已成為行業發展的重要趨勢，體現在對生產效率的顯著提升、焊接質量的一致性保障以及對市場需求變化的快速響應。通過引入先進技術，如人工智能和機器視覺，焊接過程變得更加精準和靈活，能夠有效降低人為因素帶來的風險。同時，智能化系統的應用有助于實現數據驅動的決策，從而優化生產流程和資源配置，進一步推動行業向高效、低成本和高質量的方向發展。
　　
　　焊接場景視覺方案痛點
　　
　　3D視覺技術在焊接自動化中可實現精準定位與對接、實時監測與反饋、缺陷檢測、自動編程，可增強增強生產靈活性、提高人機協作效率，這些賦能使得焊接自動化在精度、效率和質量控制等方面得到了顯著提升，推動了行業的發展。而與此同時，焊接場景中的視覺方案也存在以下痛點：
　　
　　1
　　

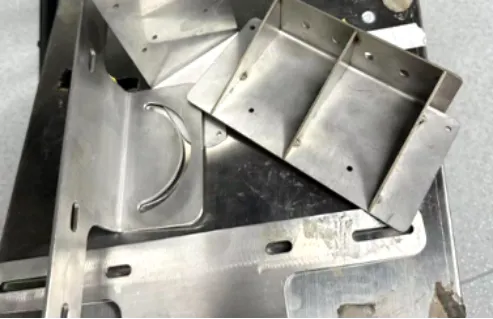

　　不銹鋼工件互反導致視覺方案成像不清晰

　　
　　2
　　
　　強光/弧光導致視覺方案成像不清晰

　　
　　3
　　
　　現場部署復雜開發成本高
　　
　　4
　　
　　對器件熱穩定性要求高
　　
　　焊接領域主流視覺方案技術原理
　　
　　當前，焊縫跟蹤技術是焊接過程中糾偏的重要手段，機器人的焊縫識別與跟蹤依賴于傳感技術。目前，主要通過線激光和結構光兩種技術路線實現。
　　
　　1.線激光/線結構光是指投射單個線條，通過提取相機捕獲光束中心亮線的方式匹配同名點。
　　
　　線激光適用于高精度要求的場景，但其在焊接應用中也存在一些局限性。例如，由于其采用逐點掃描，掃描速度相較于3D結構光稍顯緩慢，從而影響焊接效率。此外，精密的激光系統成本較高，增加了設備及維護的費用。
　　
　　2.面結構光/3D結構光是指投射相移條紋+格雷碼條紋，通過解算相位的方式匹配同名點。
　　
　　面結構光/3D結構光技術更適合于大范圍工件的快速掃描，這一技術通過投射光柵并分析其變形來獲取三維信息，從而實現較快的掃描速度，有助于提高焊接效率。然而，3D結構光技術也存在一些局限性，由于其基于光柵投影，精度通常低于線激光相機，因此在高精度焊接場景中可能表現不足。
　　
　　3.多線掃描
　　
　　為了解決線激光和結構光兩種技術路線分別存在的缺陷，結合兩者的優勢，中科融合自主開發高功率激光多線掃描技術，在同一臺相機上可實現多線掃描、面結構光掃描，既保證高精度，又提高掃描速度。該技術具備使用簡單，不需要配合位移的機械結構、高精度、能直接生成場景的完整點云、抗反光能力強、能夠兼容面結構光等特點。
　　
　　多線掃描投射示意圖
　　
　　算法層面，多線掃描可投射一組編碼的多線線條，通過編碼的方式解決多個線條匹配干擾的問題。
　　
　　多線掃描成像效果對比
　　
　　掃描精度：多線掃描與面結構光對比
　　
　　抗互反能力：多線掃描與面結構光對比
　　
　　抗強光能力：多線掃描與面結構光對比
　　
　　多線掃描的熱穩定性
　　
　　在40℃測試條件下，進行連續工作模式（頻率1s/次），至其溫度穩定時的溫升情況如下圖：
　　
　　焊接領域幾種視覺方案的優劣勢對比
　　
　　（可放大查看原圖）
　　
　　通過焊接領域主流視覺方案的技術優劣對比可知，多線掃描技術使用簡單，不需要配合位移的機械結構、精度高于面結構光、能直接生成場景的高質量點云，掃描效率高、抗互反、強光能力強、可兼容面結構光，適用于存在互反的場景，鋼結構中的H型鋼構、牛角和牛腿等工件，解決了當前焊接場景中的視覺方案痛點。
　　
　　中科融合焊接領域視覺解決方案
　　
　　結合多線掃描技術，中科融合全新升級了MINI F緊湊型高精度3D成像模組。
　　
　　MINI F是專為焊接場景設計開發，可內嵌或安裝在協作機器人手臂上的輕量化、高性能3D成像模組，該相機基于Ainstec 第二代深度相機架構設計，引領眼上手深度相機的性能革新，為協作機器人賦予強大深度感知能力。超小型3D成像模組，體積小、重量輕，方便安裝于機械臂上；采用大功率激光光源，抗環境光干擾能力極強?？蓮V泛適用中、近距離高精度引導、抓取、焊縫尋位等場景。
　　
　　升級后的MINI F緊湊型高精度3D成像模組在原有功能基礎上配備了增強型硬件蓋板，具備抗高溫和防火花的設計，確保在極端環境下的穩定性和可靠性。這一創新使得相機在焊接高溫作業中能夠有效防止熱損傷和火花侵害，從而延長設備的使用壽命。
　　
　　MINI F硬件蓋板示意圖
　　
　　同時，MINI F支持氣冷和水冷系統，進一步提升了其散熱能力，確保在長時間高強度工作條件下，設備仍能保持良好的性能表現。這些特點使得MINI F緊湊型高精度3D成像模組成為工業應用中的理想選擇，能夠在嚴苛的操作環境中持續提供高質量的三維視覺數據。
　　
　　結語
　　
　　未來，中科融合將持續致力于技術的迭代與創新，通過引入更先進的3D視覺技術，逐步提升焊接過程的效率和精度，有效推動整個行業的升級轉型，賦能焊接自動化的發展。我們堅信，通過不斷的技術進步與應用實踐，能夠為客戶創造更大的價值，并引領焊接領域邁向智能化、自動化的新紀元。
