靈活應對變化-柔性輸送技術的數字化潛能

數字化，它對于離散制造企業的意義在于“用軟件的靈活性來適應環境的復雜變化”，數字化轉型，就是以數字化的技術、服務來響應“用戶中心”的需求變化。數字化轉型，它應該包括了三個層級的需求。

1

數字化意味著現場的過程數字化，即，可被數字化采樣傳輸?shù)臄?shù)據，設備的信號、運行狀態等信息。

2

生產調度、品質分析、參數優化、路徑規劃對這些信息的數字化應用—即，用于等。

3

通過數字化來響應快速的市場變化，實現自適應制造能力，以應對快速變化的市場需求。這意味著數字化轉型，是基于數字系統來應對變化，企業具有了“數字化”的能力，進而實現依靠“數字化”的業務、方法來服務于用戶的千變?nèi)f化的需求。

ACOPOStrak 柔性輸送軌道技術、ACOPOS 6D 平面輸送系統，以及視覺、機器人、控制器、通信系統

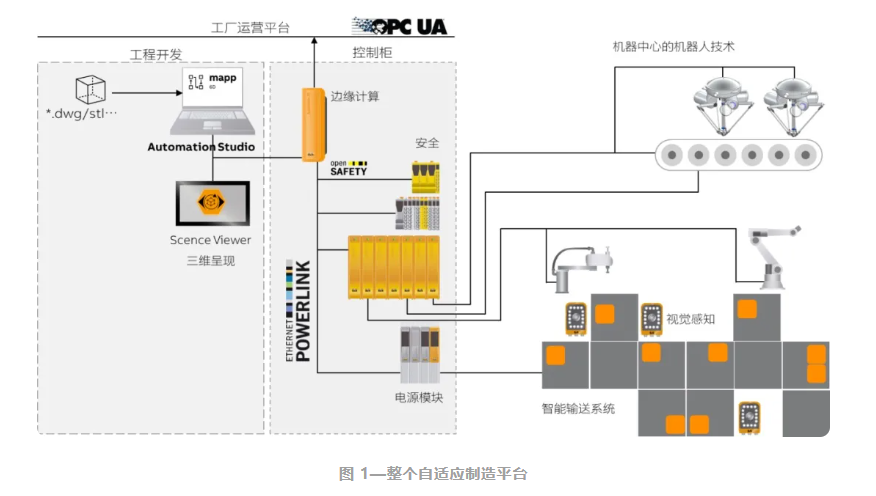

如圖 1 所示，貝加萊的所構筑的整個生產系統，能夠為離散制造企業的數字化轉型提供基礎實現。本文用于解析其實現思想與過程。

數字化設計

邏輯順序、空間干擾、時間匹配、運動性能（加減速性能）

在這個系統里，數字化的對象就更容易被“集成仿真”，仿真的意義：在于配合整個系統，它可以將機器人、軌道、加工工站、產品、數據進行全集成的仿真，包括生產的等，全部進行分析，它可以為系統尋找基于時間、占地面積、產能輸出需求下的系統布局優化。以及在多種產品組合下的各個生產最佳狀態的評估—它帶來的好處在于：

1以所見即所得方式來評估產線：這對于采購產線的用戶來說，非常具有吸引力-它降低了產線投資風險;

2產品換型前的生產模擬：在虛擬環境中對邏輯、參數進行測試后，即可在現場快速預備，等前面生產完，快速上線測試生產，快速投產。

復雜任務，簡單編排

盡管 ACOPOStrak/ACOPOS 6D 這樣的技術帶來最大的好處在于：它如此靈活，集成反倒更簡單。因為，在傳統上，我們理解一個機器的復雜性，需要為其設計復雜的程序以應對變化，或者建立比較龐大的模型—但又會讓系統靈活性會受損。

如圖3所示，對于 ACOPOStrak，在Automation Studio中的任務編排軟件功能 mappTrak，它主要是一個配置過程，比如配置出被加工對象經過的節點等行程整個產線的布局，并通過可視化的軟件來呈現動子運動過程。然后對動子上的被加工參數(用戶參數)進行配置，設置系統的碰撞監測、死鎖、排他性、電子柵欄，然后這些就可以形成整個生產任務。

碰撞檢測會由系統來自動完成，避免動子間產生物理性碰撞。而排他性就相當于為動子提供了“閉塞區間”，這有點類似于高鐵動車的“閉塞區間”，意味著該動子獲得了這個路徑的“路權”，在其工作期間，其它動子不會進入這個區間。而電子柵欄則是考慮到工站的工作區覆蓋，為每個進入工作區間的動子提供一個“柵欄”，通常負載均衡是連續的，但出于安全考慮，這個電子柵欄在某些場景還是需要配置的。

這個系統考慮了各種在生產中所面臨的場景，通過編排來實現他們的靈活、安全、高效的運行。

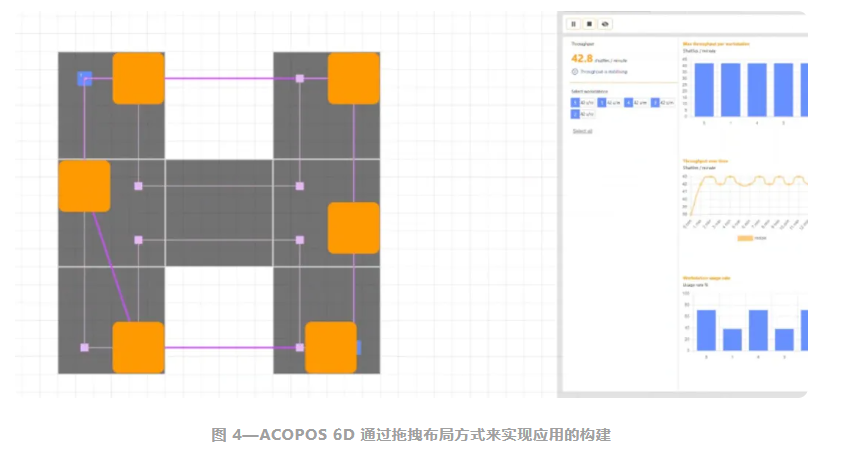

在圖 4 的 ACOPOS 6D 任務編排中，其實可以由可視化的界面對這些動子進行排布，以及他們的路徑進行拖拽連接，并由系統對這個布局進行優化，包括節拍、路徑等。它整個運行過程中的能源消耗、維護等也可以被記錄，采集，用于生產系統自身持續的優化。

所有的復雜工程問題，其解決的核心思路都在于“化繁為簡”，復雜的路徑任務要通過智能調度算法來實現—否則就得 “If…then…else” 的方式來編程，這帶來的問題是工作量大，更換了生產又需要再編程。

整個數字化系統，提供了數據的實時連接能力，它與電子儀表盤結合、數據報表(CSV,PDF)的生成，形成數字化制造的可視化系統。并可通過 OPC UA 的交互，為 MES/ERP 提供數據的上下行連接，構建完整的制造、運營全數字實現架構。

生產過程數字化

另外，我們在看一下精益中的數字化呈現，看板能力如何被數字化的發揮，柔性輸送技術如何在基礎設施層面實現“數字化”的改變：

01

機械->電磁的轉換：

這個轉換就使得原有的機械輸送(如皮帶、鏈塊、分度盤等)的和被加工對象(產品/配件)可以被數字化。因為，軌道上的動子的位置、速度、加速度，經過的工站，都可以通過網絡傳輸給控制器。而被加工對象又和這個動子結合在一起，動子本身是可以攜帶參數的。

第一步，它讓整個對象數字化了，包括通過可攜帶的參數來讓被加工對象也數字化了。

02

信息標簽與數字制造

由于每個動子有一個 ID，并且，這個數字化的對象上可以加載其他信息標簽，可以將如下信息加載到這個動子上：

加工序號;

被加工產品的規格及工藝參數(如壓力,溫度,時間等信息);

加工順序(如途徑的各個節點編號);

運動信息：例如期間需要和機器人的 TCP、機器的工具中心的配合;

精度信息，例如：視覺檢測的精度、中心點信息用于判斷;

這與傳統機械輸送相比，則是非常不同，可以讓生產處于透明狀態，以及中間生成品質信息、與品質相關信息的加載，構成一個“透明”、“可追溯”的生產系統。

它帶來的好處在于：

1

它提供了生產的計算，例如數量統計、不良品統計。

2

用于節拍優化的參數。

3

效率分析：由于提供了時間粒度更小的狀態數據，它可以讓生產用更小的時間粒度來排產，進而提升整體的生產排程的響應速度。

貝加萊柔性輸送技術構建的“自適應制造”系統，就是通過工程上的復雜問題解析，實現靈活的應對變化的能力，進而為企業整體的業務數字化轉型帶來支撐。
