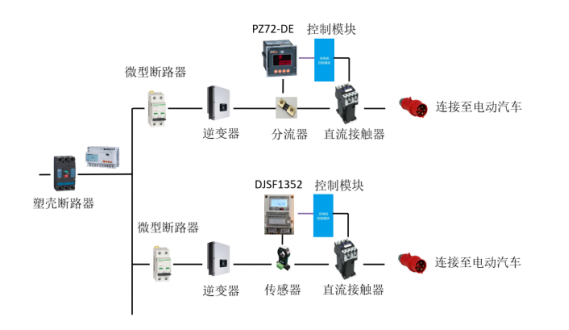

總進線回路配置電能質量分析儀，對整個充電樁供電回路電能質量進行監測，同時設置漏電流監測裝置。充電回路采用三相供電，其進線采用交流塑殼斷路器。三相主回路配置剩余電流繼電器，提供間接接觸的觸電保護。由于此類充電樁消耗功率大，故建議在其三相交流回路配置導軌式電能表用于計量總電能，配合直流電能表對整個充電站的運行效率進行監控。充電管理控制器負責外部人機接口，充電控制，讀取直流電能表的電能數據，控制直流充電輸出斷路器的分合閘等。

現場安裝圖片

產品選型

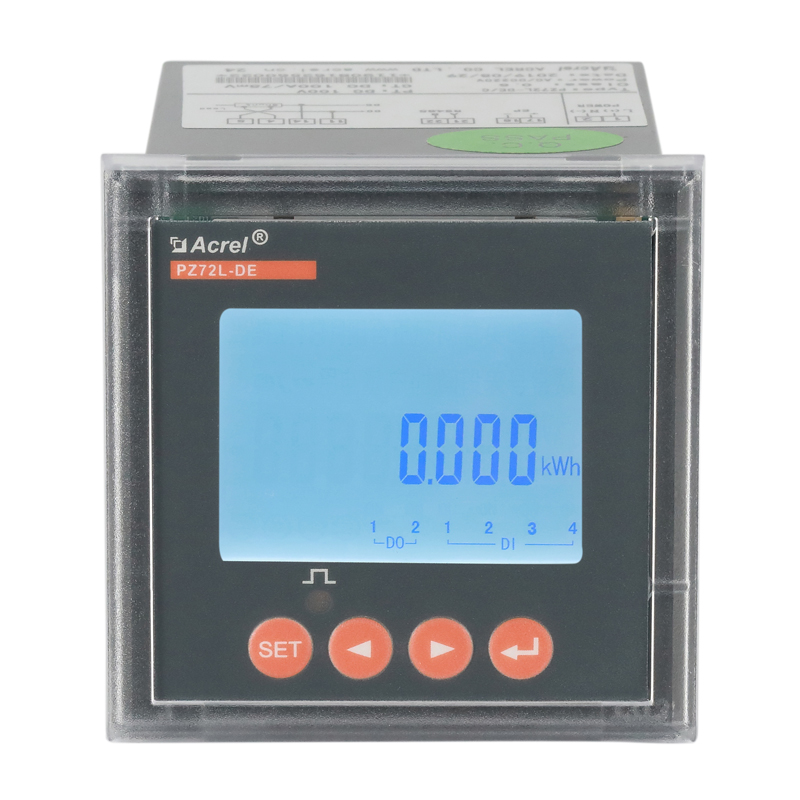

1、PZ72L-DE

●測量功能：能測量直流電壓U、電流I、功率P。
●計量功能：能計量當前組合電能，正向電能，反向電能。
●分時功能：兩套時段表，一年可以分為4個時區，每套時段表可設12個日時段，4個費率(F1、F2、F3、F4即尖峰平谷)，時段間隔為15分鐘，時段可跨零點設置 。（僅LCD液晶表具有）
●歷史數據統計功能：能統計上12月的歷史電能（各費率電能）。(僅LCD液晶表具有）
●開關量輸入輸出功能：PZ72有二路開關量輸出，二路開關量輸入，PZ96有二路開關量輸出，四路開關量輸入，開關量輸出為繼電器輸出，可以實現“遙控”和報警輸出。開關量輸入不僅能夠采集和顯示本地的開關狀態信息，同時可以通過儀表的RS485實現遠程傳輸功能，即“遙信”功能。
●顯示：LCD（背光延時時間可調）或LED。
●通訊：RS485接口，半雙工、光電隔離，Modbus-RTU 或DL/T645-2007協議，波特率1200、2400、4800、9600、19200、38400可選，調制紅外固定為1200bps。
●開關量：輸入（DI）干接點輸入，儀表內置電源，光電隔離。輸出（DO）2路繼電器輸出，常開觸點，容量2A/30VDC或2A/250VAC。

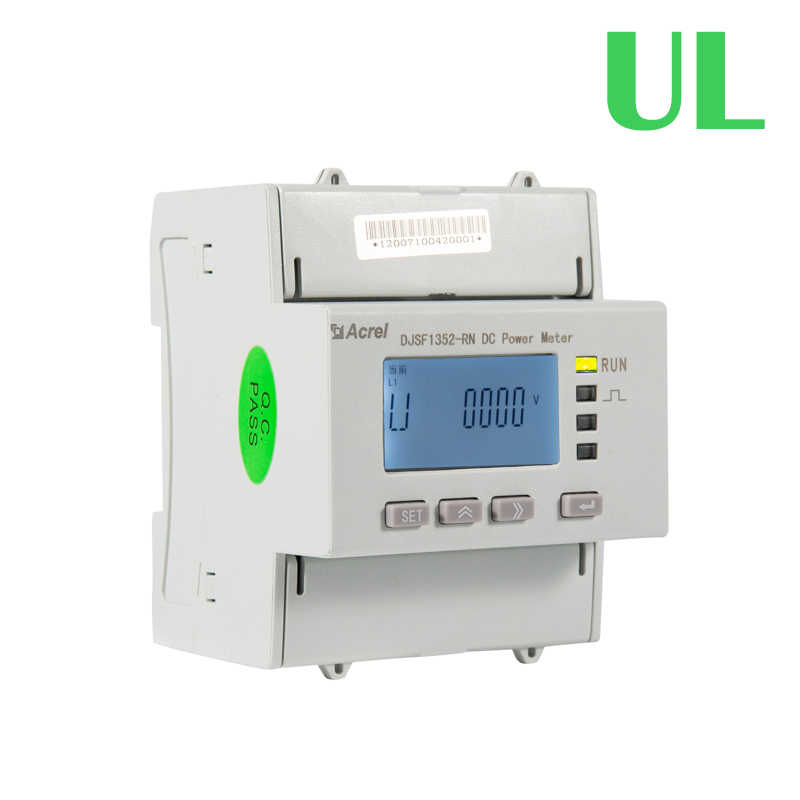

2、DJSF1352-RN
●測量：雙路直流輸入 。
●顯示：8 位段碼式液晶屏（LCD）。
●通訊接口 ：RS485，紅外RS485, infrared。
●通訊協議：Modbus-RTU，DL/T 645-2007。
●開關量：開關量輸出：2路繼電器輸出，2A/30VDC或2A/250VAC；開關量輸入：2路干接點輸入。
●脈沖輸出：一路秒脈沖輸出，一路電能脈沖輸出。
