東北大學自主研發的輥壓約束在線淬火系統在南鋼5000mm寬厚板產線成功應用

近日，工業和信息化部、國家發展改革委、財政部、自然資源部、生態環境部、商務部、海關總署等七部門近日聯合印發《鋼鐵行業穩增長工作方案》，提出2023—2024年，鋼鐵行業穩增長的主要目標是：2023年，鋼鐵行業供需保持動態平衡，全行業固定資產投資保持穩定增長，經濟效益顯著提升，行業研發投入力爭達到1.5%，工業增加值增長3.5%左右;2024年，行業發展環境、產業結構進一步優化，高端化、智能化、綠色化水平不斷提升，工業增加值增長4%以上。

為進一步加強《鋼鐵行業穩增長工作方案》宣傳貫徹，圍繞《工作方案》重點要求，結合實驗室多年來在重大原創科技成果與前沿引領技術等方面的積累與行業關鍵共性技術需求，本公眾平臺特推出“技術前沿”系列報道，供鋼鐵企業及廣大科技工作者了解新技術、應用新技術，幫助企業開闊視野、正確決策，促進鋼鐵行業實現平穩增長、高質量綠色發展。

前言：

金屬材料的加工在現代工業中起著至關重要的作用，而軋后冷卻作為金屬加工過程中的一個關鍵環節，更是不容忽視。本文將帶您深入了解軋后冷卻先進裝備及其在金屬加工領域的技術應用。

項目概述：

2022年11月，基于東北大學在軋后冷卻技術的領先優勢，南鋼集團與東北大學簽訂寬厚板廠超快冷系統升級改造項目技術協議。

此項目利用定期生產檢修時間完成設備升級改造和調試工作。截至2023年8月，南鋼5000mm寬厚板線超快冷系統已完成包括06Ni9DR，07MnNiDVR低溫壓力容器用鋼、N800CF水電鋼、X70Mo厚規格深海管線鋼、EH47BCA高止裂鋼船板、NM500耐磨鋼、Q690E高強焊接結構鋼等高附加值的鋼種全覆蓋工藝調試工作。

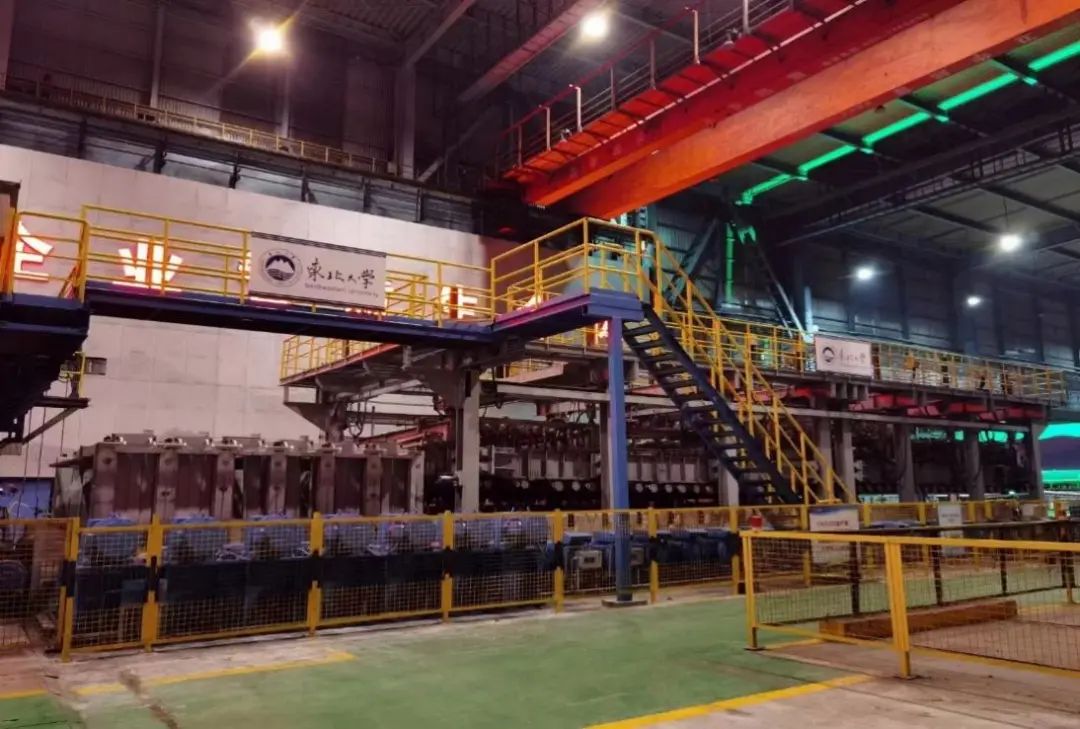

圖1南鋼5000mm超快冷裝置

裝備技術創新：東北大學軋制技術及連軋自動化國家重點實驗室從工藝應用及裝備需求出發，開發了國內首套輥壓約束在線淬火系統。

南鋼5000mm作為知名的品種鋼生產基地，“低返紅溫度”鋼板的冷后板形問題備受關注。因此，東北大學軋制技術及連軋自動化國家重點實驗室從工藝應用及裝備需求出發，開發了國內首套輥壓約束在線淬火系統。該裝備布置在預矯直機出口與原冷卻設備入口之間，上約束輥間插裝冷卻集管，每組約束輥可以單獨升降，升降機構由伺服液壓缸控制并精確定位?？蓪崿F(xiàn)邊冷卻邊約束鋼板在冷卻過程中的變形，可用于薄規格高冷卻強度產品生產。

鋼板經過預矯直機進入輥壓約束段

寬厚板線輥壓約束在線淬火系統助力南鋼5000mm厚板線35mmX70Mo深海管線鋼品種開發。在線淬火系統投用后，深海管線鋼不平度達到4mm/2m。

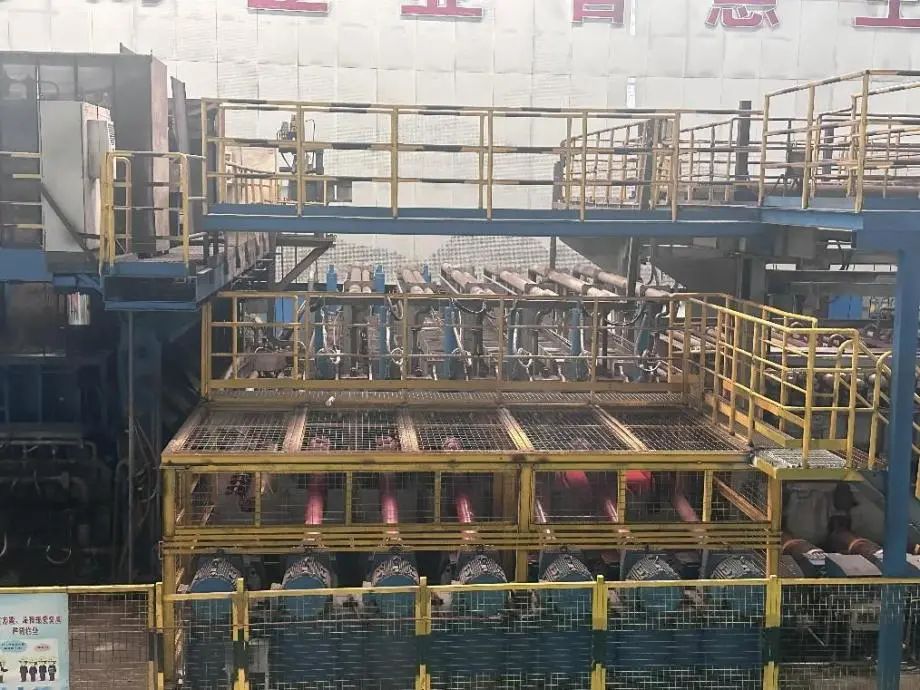

圖2 新型輥壓約束在線淬火系統(1段)

自動化模型：

針對冷卻系統多參數、易干擾等特征開發了國內首套“基于人工神經網絡的專家?guī)熳詫W(xué)習系統”、完善VSG變比例空間檢索模型，大幅減少預學習樣本數量，快速提升系統控制精度，從而滿足了各級別品種鋼高強度均勻化冷卻的需求。改造后截至目前，南鋼5000mm超快冷系統自動化投用率>90%，自動化命中率>97%(全口徑±20℃)。為南鋼5000mm產線160萬噸/年規模生產。促進熱軋鋼材由中低端向中高端升級換代以及高品質鋼材開發提供了工藝裝備保障。

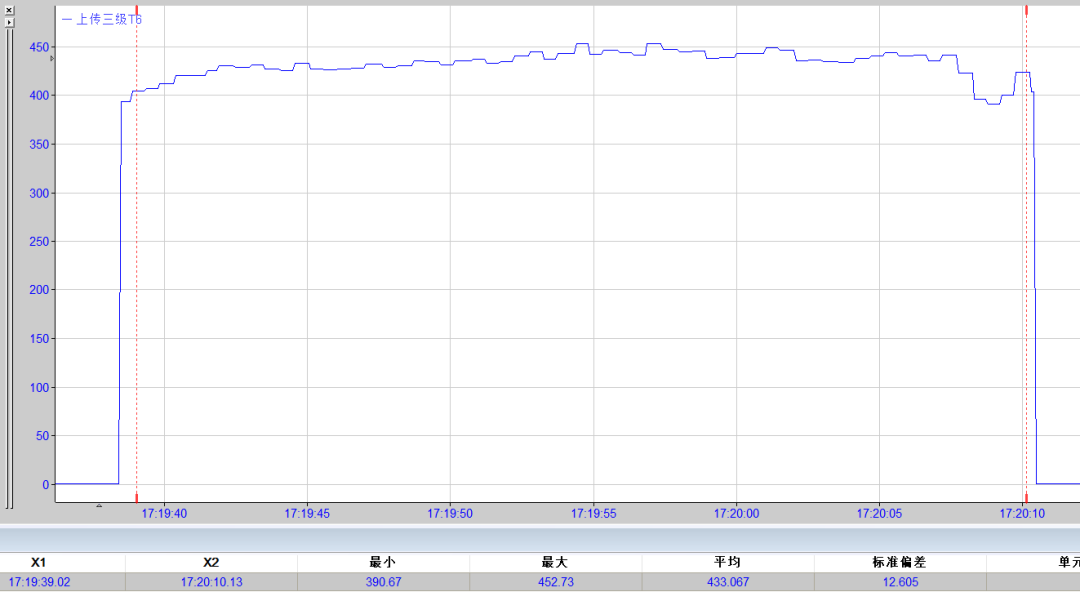

圖3 X70Mo 35mm厚規格管線鋼返紅溫度均勻性

圖4 南鋼5000mm超快冷系統操作界面

尾言：

軋后冷卻作為熱軋中的重要環節，直接影響著金屬產品的質量和性能。在不斷發展的工業環境下，優化軋后冷卻工藝，探索適應不同材料和加工需求的冷卻方法及裝備，將為冶金行業帶來新的機遇和挑戰。東北大學作為中寬厚板軋后冷卻技術與工藝的先驅者，與時俱進、不斷創新，為中國熱軋中寬厚板事業的可持續發展提供技術保障。

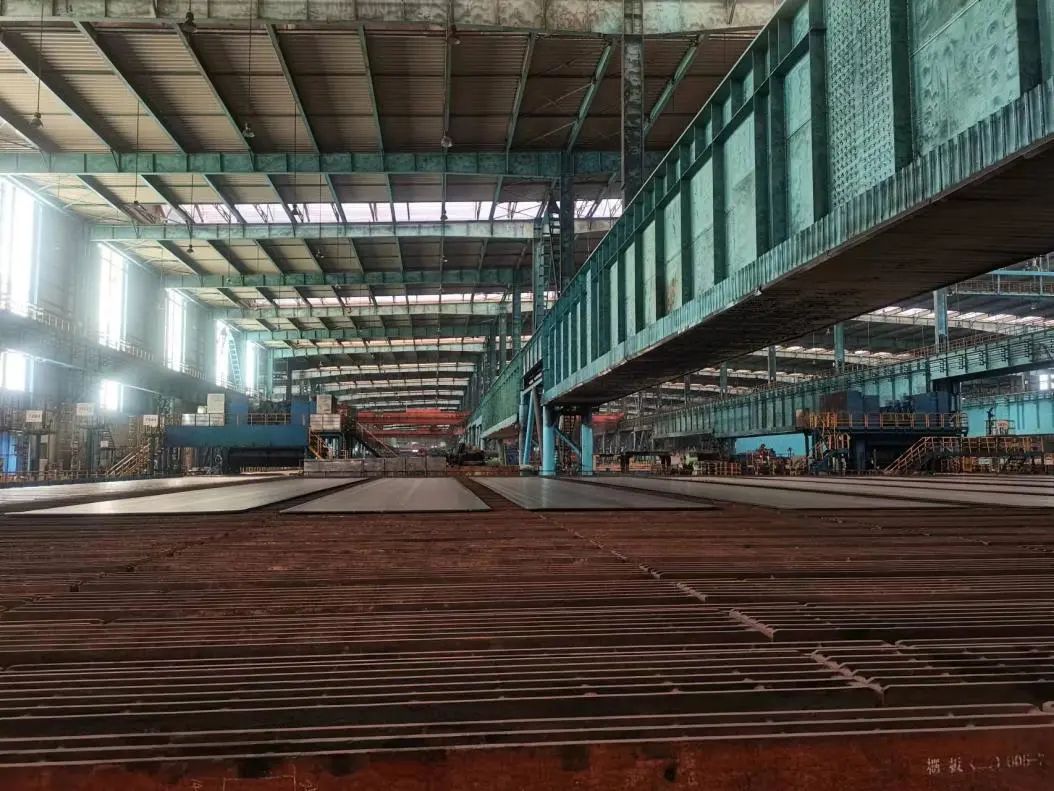

圖5 冷后矯前的35mm厚規格 X70Mo鋼板板形情況圖片

來源：世界金屬導報
