武漢輸氣分公司完成工藝流程異常報警試點工作

工藝流程異常報警

試點提升

為更好保障輸氣站場安全生產工作，武漢輸氣分公司按照公司組織要求，在棗陽分輸壓氣站完成工藝流程異常報警梳理試點提升工作。

試點完成情況

圖片

在站場日常生產運行中，當設備出現異常以及閥門的開關狀態改變等信息時，會自動上傳到站控系統，但會對站場生產造成什么影響，需要值班員進行識別判斷，這就可能會造成人為的誤判或漏判。針對此項問題，武漢輸氣分公司按照生產運行處要求，組織工藝流程異常報警專項梳理工作，使設備狀態的改變、對輸氣流程產生的影響直接在站控系統中顯示出來。在原來的上傳單個設備狀態的基礎上，對該設備當前狀態的各種工藝流程影響，在程序中直接進行判斷，并在站控機上輸出判斷結果，對生產值班人員進行提示，提升站場快速進行應急響應的能力。

<<<<

按照專項工作要求，分公司在前期生產運行處及各分公司專班成員討論的基礎上，積極進行各種工藝流程的分析與異常情況梳理，制定工作計劃，持續討論不斷完善。期間，分公司梳理出正輸流程異常、越站流程異常、棗十調壓撬流程異常、棗十支線輸氣關鍵閥門關斷報警、分離器投用數量不足等22個三級報警點，集中監視干線輸氣中斷報警、集中監視過濾分離器流程異常、集中監視棗十支線分輸流程異常、集中監視自用氣系統流程異常、集中監視排污流程異常、集中監視放空流程異常、集中監視關鍵工藝流程參數異常7個二級集中監視報警點。

<<<<

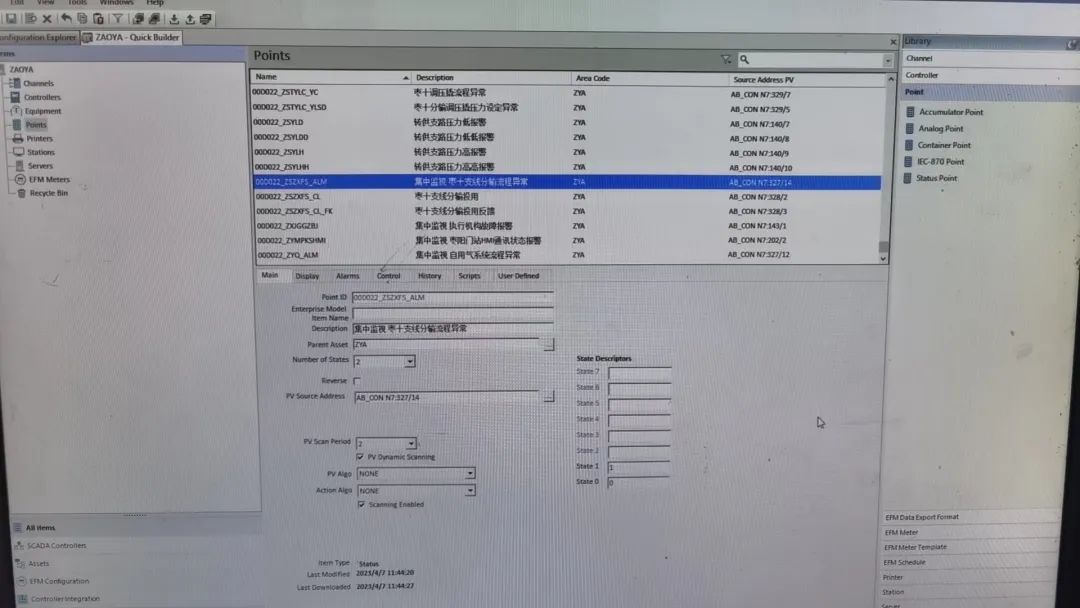

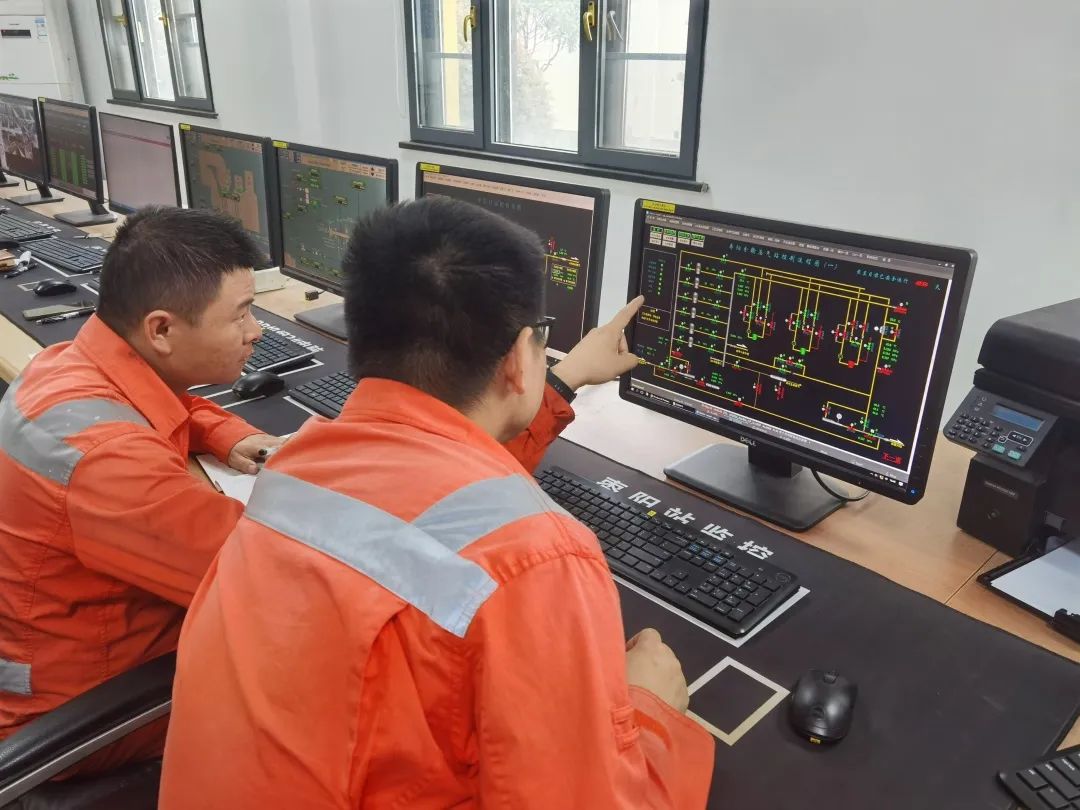

在完成異常報警點梳理工作后，棗陽站對站控系統數據庫進行相應的配置，對PLC邏輯進行了相應的優化，新增相應報警，對SCADA系統人機畫面進行修改。為使報警信息更加簡潔醒目，棗陽站在站控機控制流程圖界面設置報警狀態燈，對值班人員進行提示，快速進行應急處置。為避免日常工作中出現人員誤操作閥門的情況，棗陽站對站控機畫面上4個關鍵的氣液聯動閥操作界面重新增加配置，新增邏輯判斷，當操作閥門會造成流程中斷的重大影響時，進行及時提示并需再次確認是否進行當前操作。在完成場站相關梳理和配置工作后，分公司與集中監視調度進行聯調，取得了預期效果。

<<<<

通過試點工作開展，在站場關鍵設備出現故障或關鍵閥門狀態改變時，不僅能在站控系統上輸出單個設備的報警信息，同時會在程序中進行判斷此報警對各個工藝流程產生的影響，為輸氣站場的安全生產打下了更加牢固的基礎，在更好保障正常輸氣流程的同時，進一步提升站場快速應急處置的能力。武漢輸氣分公司將進一步進行優化完善，在公司后期推廣的過程中總結提升，夯實安全生產運行穩定根基。
