電源模塊設計與驗證一體化解決方案系列第四篇 | 電磁兼容性驗證-EMI場圖分析

輻射發射(RE)測試是EMI的另一個測試項，不同類型的設備進行輻射發射測試時都需選取響應的產品標準，按照不同的設備等級與分類，來確定被測試的設備(EUT)的測量限制和測試要求。

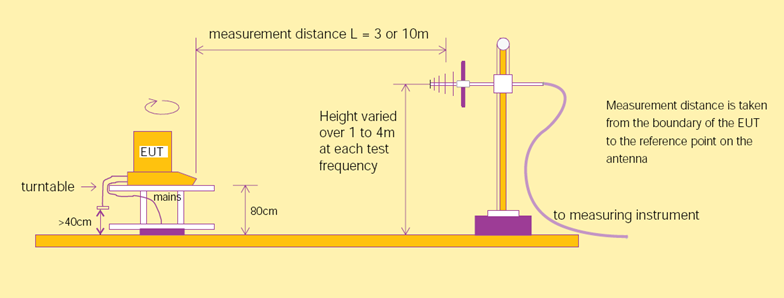

評估產品產生的輻射發射時，測量天線主要測量3m或10m處的電場。這也是我們常說的3米法、10米法。

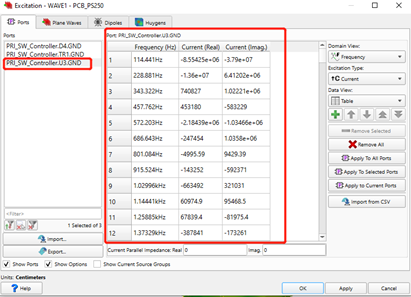

西門子EDA通過Xpedition AMS仿真出實際信號的波形，例如，我們前面通過傳導仿真的實際開關噪聲，導入的三維空間輻射仿真建模中，從而得到一個更具參考價值的仿真結果進行EMI的要求的評估。

另外我們也知道無論是EMI中的傳導發射(CE)還是輻射發射(RE)都是我們在電路板設計初期要考慮避免的。因為越遲滯的發現附帶越昂貴的成本，那么我們?nèi)绾胃咝詢r比的提前避免開關電源中的EMI的問題呢?

從EMI/EMC問題的形成機理入手，分析了PCB板上導致EMI/EMC問題的不良設計現象，HyperLynx DRC能在數秒到數分鐘內自動查到電路板上的問題的根本原因。

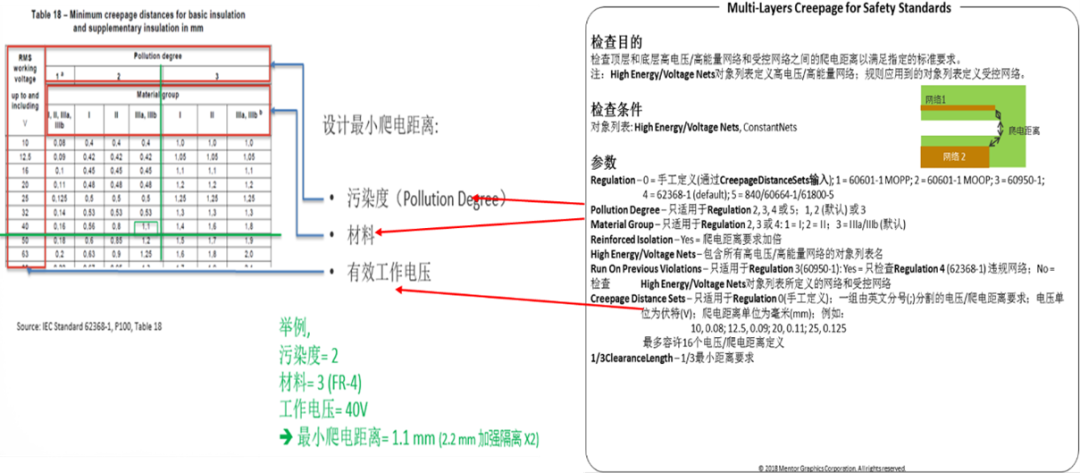

作為一個設計規則檢查工具，HyperLynx DRC 不需要進行仿真分析，不需要仿真模型支持，操作界面簡單易用，每個設計參與者都可以使用。HyperLynx DRC已經被業界廣泛接收，也引領了EDA行業的趨勢;集減小回路面積，減小回路電感，敏感元件與噪聲元件之間的隔離檢查以及電氣間隙和爬電距離檢查等90多條標準規則以及友好的二次開發環境幫助工程師在設計初期預判并減少電路設計風險。
