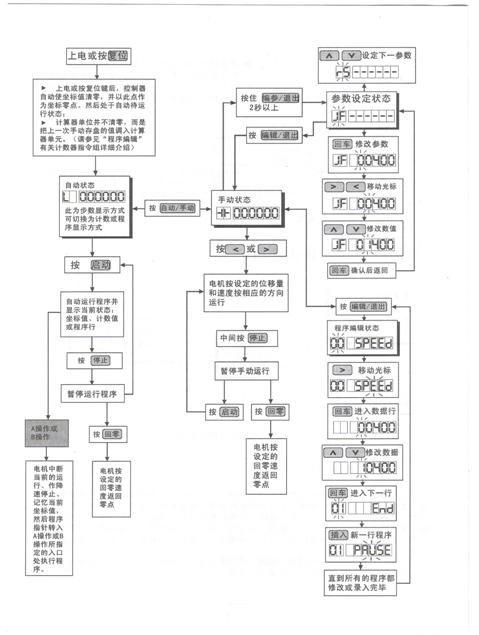

一、 系統特點● 控制軸數：單軸；● 指令特點：任意可編程（可實現各種復雜運行：定位控制和非定位控制）；● 最高輸出頻率：40KHz(特別適合控制細分驅動器)；● 輸出頻率分辨率：1Hz；● 編程條數：99條；● 輸入點：6個（光電隔離）；● 輸出點：3個（光電隔離）；● 一次連續位移范圍：—7999999~7999999；● 工作狀態：自動運行狀態，手動運行狀態，程序編輯狀態，參數設定狀態；● 升降速曲線：2條（最優化）；● 顯示功能位數：8位數碼管顯示、手動/自動狀態顯示、運行/停止狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP脈沖和方向顯示；● 自動運行功能：可編輯，通過面板按鍵和加在端子的電平可控制自動運行的啟動和停止；● 手動運行功能：可調整位置（手動的點動速度和點動步數可設定）；● 參數設定功能：可設定起跳頻率、 升降速曲線、 反向間隙、手動長度、 手動速度、中斷跳轉行號和回零速度；● 程序編輯功能：可任意插入、刪除可修改程序。具有跳轉行號、數據判零、語句條數超長和超短的判斷功能；● 回零點功能：可雙向自動回到零點；● 編程指令：共14條指令；● 外操作功能：通過參數設定和編程，在A操作和B操作端子上加開關可執行外部中斷操作；● 電源：AC220V（電源誤差不大于±15%）。二、 前面板圖

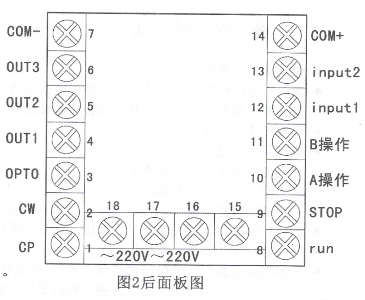

步進電機可編程控制器 三、 后面板圖
四、 控制器聯接示意圖：
